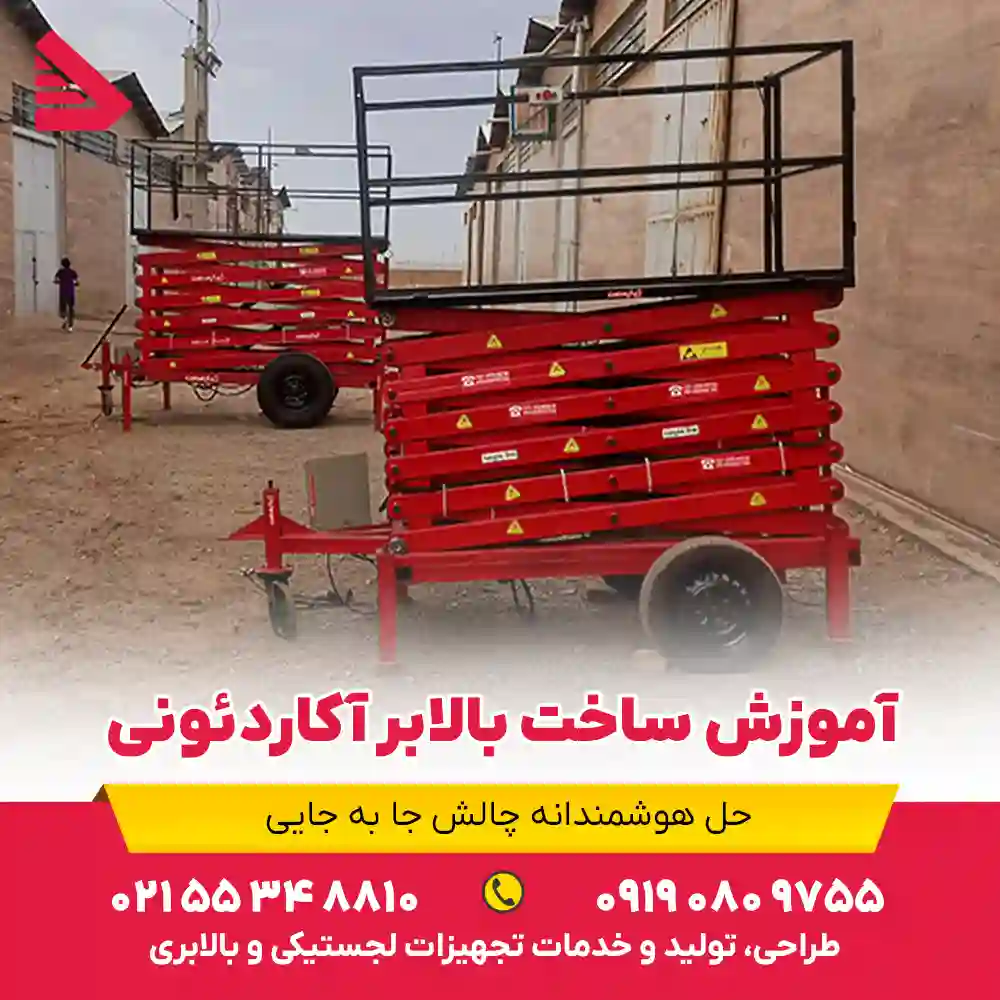

آموزش ساخت بالابر آکاردئونی

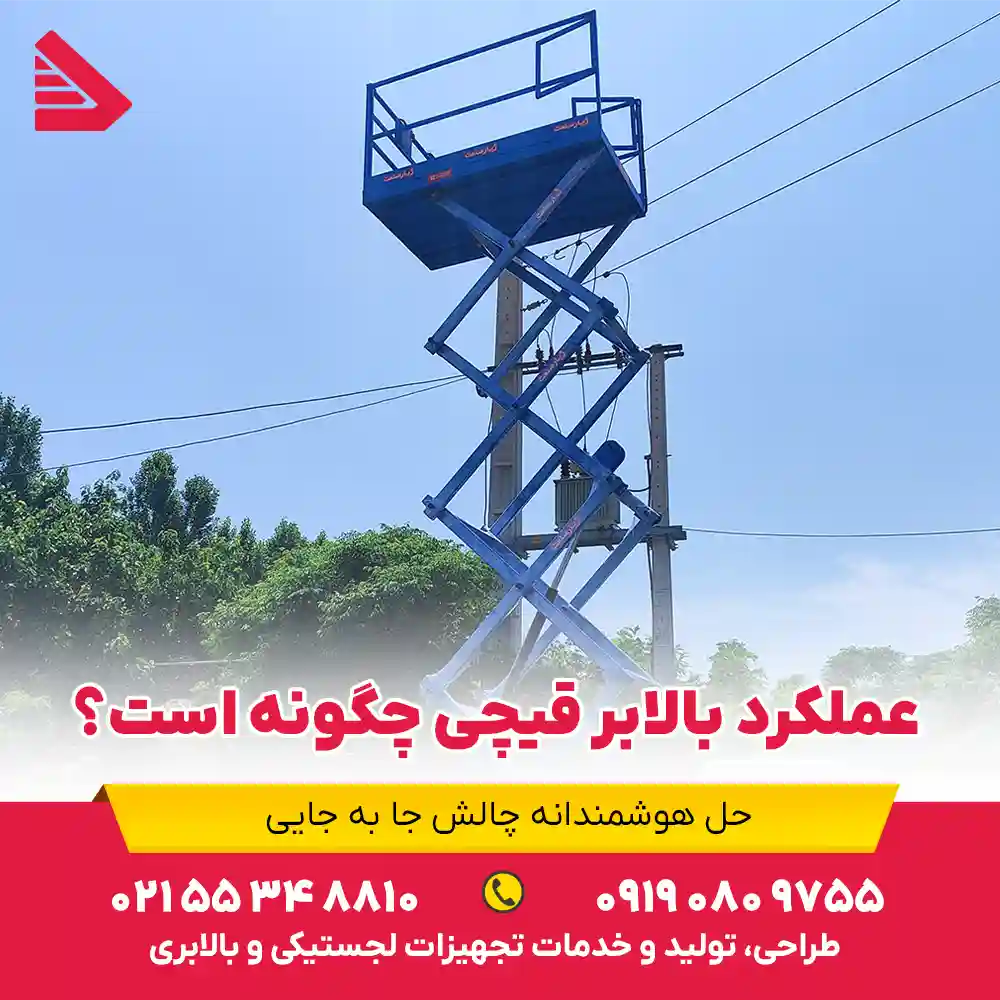

برای آموزش ساخت بالابر آکاردئونی باید ابتدا اجزای تشکیل دهنده و مکانیزم حرکتی بالابر قیچی را به خوبی فهمیده باشیم. مکانیزم بالابر آکاردئونی براساس یک قیچی اصلاح موی سر انجام می‌شود. مراحل ساخت بالابر سیزری به سه صورت انجام می‌شود:

  1. طراحی نقشه اولیه
  2. تهیه متریال
  3. ساخت و تست دستگاه

در ادامه از سایت ژیار صنعت به معرفی و جزئیات بیشتر هر کدام از بخش‌های بالا می‌پردازیم.



بالابر آکاردئونی از چه قسمت‌هایی تشکیل شده است؟

بالابر سیزری از قسمت‌های زیر تشکیل شده است:

  • شاسی یا بیس (chassis).
  • بازوهای قیچی‌ها (scissor arm)
  • جک هیدرولیک (Hydraulic jack)
  • سکو یا کفی (platform)
  • مدار برق

شاسی بالابر قیچی (chassis)

این شاسی به دو صورت عرضه می‌شود:

  1. چرخدار
  2. ثابت یا بدون چرخ دار

بر روی شاسی تابلو برق و پاوریونیت نصب می‌شود. البته شاسی با استفاده از چهار عدد لولا و قلطک بازوی قیچی‌های بالابر را به خود وصل می‌کند.

بازوی قیچی‌ (scissors)

این سیزرها وظیفه بالا بردن کفی را بر عهده دارند. به سیزرها معمولان جک هیدرولیک وصل است. اتصال بین کفی و شاسی توسط این قیچی‌ها انجام می‌شود. تعداد جک هیدرولیکی که به این قیچی‌ها وصل می‌شوند، یک و دو عدد هستند.

در حالت دو جک تعداد قیچی‌ها 24 عدد و در حالت تک جک 16 عدد قیچی استفاده می‌شود.

جک هیدرولیک (Hydraulic jack)

جک هیدرولیک وظیفه بالا بردن کفی را انجام می‌دهد. به دو صورت روی بالابر آکاردئونی نصب می‌شوند:

  1. نصب به صورت موازی
  2. نصب به صورت سری

برای بالابرهایی با تناژ بالا معمولا از جک موازی و برای نفربرها از جک هیدرولیک سری استفاده می‌شود.

سکو یا کفی (platform)

این سکو جایی هست که بار یا نفر روی آن قرار می‌گیرد. معمولا حفاظ و شستی برقی روی این پلتفرم نصب می‌شود. این کفی به صورت کشویی نیز قابل اجرا است. توسط چهار عدد لولا و قلطک به بازوهای قیچی وصل است.

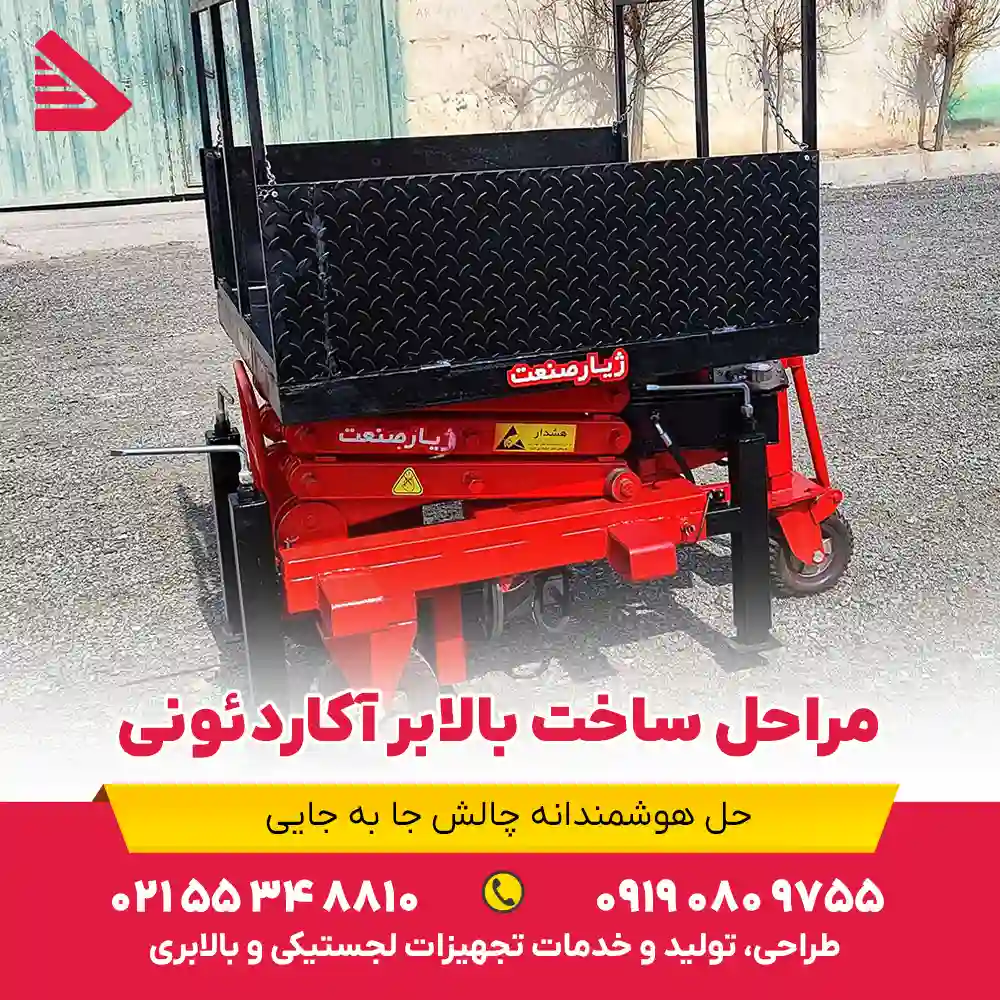

مراحل ساخت بالابر آکاردئونی

برای ساخت بالابر سیزری باید مراحل زیر گام به گام انجام شود:

  • تهیه نقشه ساخت بالابر قیچی
  • تهیه کردن متریال برقی، هیدرولیکی و سازه
  • انجام دادن عملیات سوراخکاری و تراشکاری
  • رنگ آمیزی و مونتاژ دستگاه
  • کنترل کیفیت و تست دستگاه

تهیه نقشه برای ساخت بالابر قیچی

برای ساخت هر دستگاه باید ابتدا نقشه آن تهیه شود. نقشه باید قبل از اجرایی شدن تحلیل شود. برای تهیه نقشه بالابر قیچی معمولا از نرم‌افزار سالیدوک و کتیا استفاده می‌شود. این نرم افزارها می‌توانند مکانیزم حرکتی بالابر آکاردئونی را شبیه سازی کنند. علاو بر شبیه سازی حرکتی می‌توانند تحلیل بار استاتیکی و دینامیکی را هم انجام دهند.

آماده کردن متریال مورد نیاز برای ساخت بالابر آکاردئونی

از روی نقشه که از گام قبلی بدست آمده می‌توان موارد زیر را لیست نمود:

  • میزان ورقی که نیاز است.
  • تعداد پروفیل و ابعاد آنها
  • کورس جک

قسمت کفی و لولاهای جک هیدرولیک معمولا از ورق آهنی استفاده می‌شود. پروفیل‌ها معمولا برای بازوهای قیچی، ساخت شاسی و زیر کفی استفاده می‌شود. مقدار این متریال به موارد زیر بستگی دارد:

  • ارتفاع بالابری
  • ظرفیت دستگاه
  • ابعاد دستگاه

بعد از لیست کردن متریال بالا، موارد زیر را نیز تهیه می‌کنیم:

  • روغن 68 هیدرولیکی
  • الکتروموتور
  • پمپ روغن
  • سیم و شاستی سه کلید
  • تابلو برق
  • کنتاکتور
  • رله
  • سوئیچینگ
  • کیلد مینیاتوری
  • شاستی استارت و استوپ
  • کلید قارچی یا امرجنسی
  • بوش بدون درز
  • پین آلیاژی

انجام دادن عملیات سوراخکاری و تراشکار

  • برش پروفیل‌ها
  • سوراخکاری بازوهای قیچی‌
  • تراشکاری بوش‌ها

رنگ آمیزی و مونتاژ

بعد از عملیات سوراخکاری و تراشکاری باید جوشکاری بازوهای قیچی، کفی، لولای جکها و شاسی انجام بدهیم. بعد از جوشکاری باید تمیزکاری انجام شود. در گام بعد باید مواردی که بعد جوشکاری انجام دادیم را رنگ بزنیم. رنگ زدن در دو مرحله انجام می‌شود:

  1. آستر
  2. رنگ آمیزی

در هر مرحله باید دو روز زمان گذاشت تا رنگ به صورت استخوانی انجام شود. بعد از رنگ عملیات مونتاژ بالابر طبق نقشه انجام می‌شود.

کنترل کیفیت و تست دستگاه

آخرین مرحله از ساخت بالابر آکاردئونی کنترل کیفیت دستگاه است. در این مرحله باید تمام قسمت های دستگاه کنترل شود که بدون عیب کار کند. در نهایت دستگاه تست می‌شود.
