جک هیدرولیک یک سیستم انتقال قدرت توسط روغن هیدرولیک و پیستون است. روغن جک هیدرولیک نمره 68 است. 90 درصد جک سیلندری و شناور قابل تعمیر هستند. برای مشاوره و استعلام قیمت فروش جک هیدرولیک با کارشناسان ژیار صنعت تماس بگیرید.

ساخت جک هیدرولیک

مشخصات و ساخت انواع جک در این محدوده از ابعاد متریال

  • قطر بیرونی سیلندر از 2 سانتیمتر (20 میلیمتر) تا 16 سانتیمتر (160 میلیمتر)
  • قطر شفت از 5 تا 140 میلیمتر
  • طول لوله یا سیلندر از 5 تا 800 سانتیمتر
  • طراحی و ساخت به صورت شناور و پیستونی
  • لولاهای ابتدا و انتها به صورت سوراخ و پیچی
  • جنس لوله برای پیستون‌دار CK45 و EM40 سنگ خورده
  • جنس لوله برای حالت شناور از مانیسمان یا CK45 بدون صیغلی
  • شفت با جنس CK45 و EMO40 با روکش فولاد کروم
  • جنس متریال از چهار منطقه ایران ، چین ، ترکیه و اروپایی
  • به صورت یک طرفه و دو طرفه قابل اجرا هست.
  • دارای 12 ماه گارانتی و 60 ماه خدمات پس از فروش
  • مدت زمان ساخت 2 تا 6 روز کاری
  • برای سفارش حداگثر بازشو و حداقل جمع شو و کورس جک نیاز است.

برخی از مشتریان نام آشنا که از ما خرید کرده اند

گالری عکس

سئوالات متداول

بیشترین سئوالات و پاسخ ها آن

دستگاهی که به صورت خطی تک و چند مرحله ای نیرو انتقال می‌دهد.

حداکثر باز شو ، حداقل باز شو و کورس جک برای ساخت نیاز است.

هم نوع سیلندری (پیستون دار) و هم شناور تعمیر می‌شود.

با توجه به تعداد و ابعاد بین 2 تا 6 روز کاری زمان نیاز دارد.

صفر تا صد محاسبات با توجه به نیاز شما تا ساخت انجام می‌دهیم.

تفاوت اصلی بین جک هیدرولیکی پیستونی سیلندری و شناور در نحوه قرارگیری پیستون در سیلندر هیدرولیکی است. در جک هیدرولیکی پیستونی سیلندری، پیستون در داخل سیلندر هیدرولیکی ثابت است. در جک هیدرولیکی شناور، پیستون در داخل سیلندر هیدرولیکی شناور است.

جک هیدرولیک چیست؟

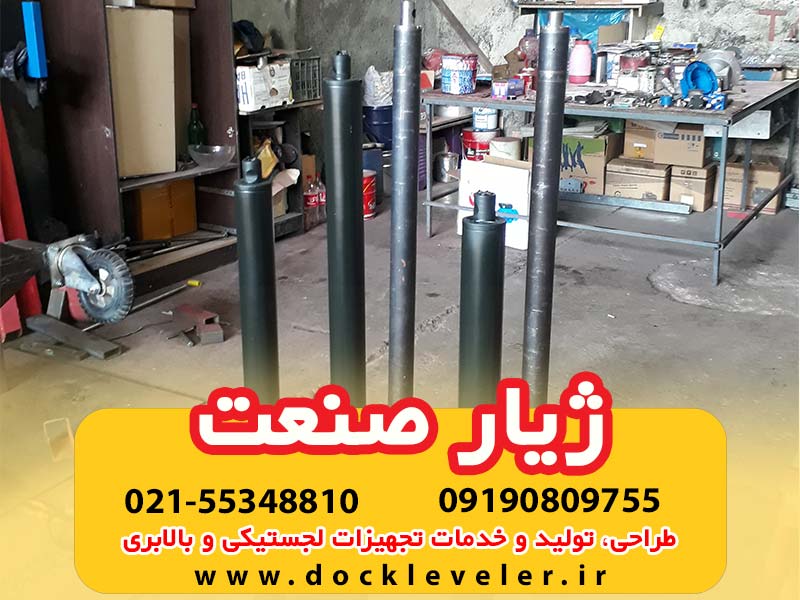

جک هیدرولیک چیست

در بسیاری از صنعت‌ها، معادن، اصناف و غیر برای انتقال قدرت بالای 60 بار معمولا از هیدرولیک استفاده می‌کنند. این انتقال قدرت معمولا توسط جک‌های خطی یک، دو و چند مرحله ایی انجام می‌گیرد.

کاربردهای جک پیستونی هیدرولیکی عبارت اند از:

محاسبات جک هیدرولیکی پیستونی به چه صورت است؟

محاسبه جک هیدرولیک

در حالت کلی باید دو محاسبه انجام شود:

  1. محاسبات فشار کاری ، سطح مقطع و قطر شفت و سیلندر
  2. محاسبات ابعاد یا طول برای ساخت جک

محاسبه فشار کاری و سطح مقطع جک

برای محاسبه فشار کاری پارامترهای زیر باید معلوم باشد:

  • میزان تناژی که می خواهد جابجا شود.
  • قطر داخلی سیلندر برای جک های پیستونی و قطر شفت برای جک شناور
  • زاویه جک نسبت به افق برای سیستم‌هایی که عمود بر هستند.

محاسبات ابعاد و طول برای ساخت جک‌های هیدرولیک

  • حداقل جمع شو
  • حداکثر جمع شو
  • کورس

برای ساخت جک لازم است.

انواع جک صنعتی هیدرولیکی کدام است؟

انواع جک های هیدرولیکی صنعتی در صنعت ایران به دو دسته کلی تقسیم می‌شوند:

  1. جک‌های هیدرولیکی سیلندری یا پیستون دار
  2. جک های شناور

جک‌های هیدرولیکی سیلندری یا پیستون دار

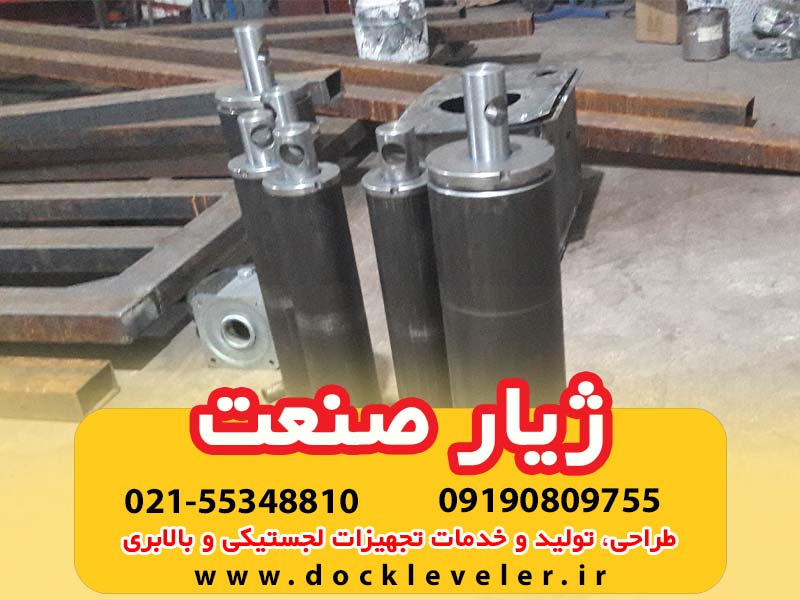

جک سیلندری

نوع اول به روش های گوناگون از قبیل یک مرحله ای مانند جک های بالابر، دو مرحله ایی مانند جک کامیون‌های کمپرسی و سه مرحله ایی و چند مرحله‌ای دسته بندی می‌شوند. این نوع جک ها دارای پیستون هستند و از لحاظ پرت (port) ورودی و خروچی به دو دسته تقسیم می‌شوند:

  1. ساخت جک هیدرولیک یک طرفه
  2. ساخت جک هیدرولیک دو طرفه

برگشت پیستون یک طرفه توسط نیروی وزن خود یا فنر انجام می‌شود.

جک‌های شناور

جک شناور سیلندری

این سیستم بدون پیستون و یک طرفه هستند. بیشتر برای بالابرهای خانگی یا بالابر هوم لیفت استفاده می‌شود. از لحاظ هزینه بسیار اقتصادی اما قدرت و توان کمتری نسبت به پیستون دار دارند.

برای ساخت یک جک هیدرولیک پیستونی باید چه پارامترهایی در نظر گرفته شود؟

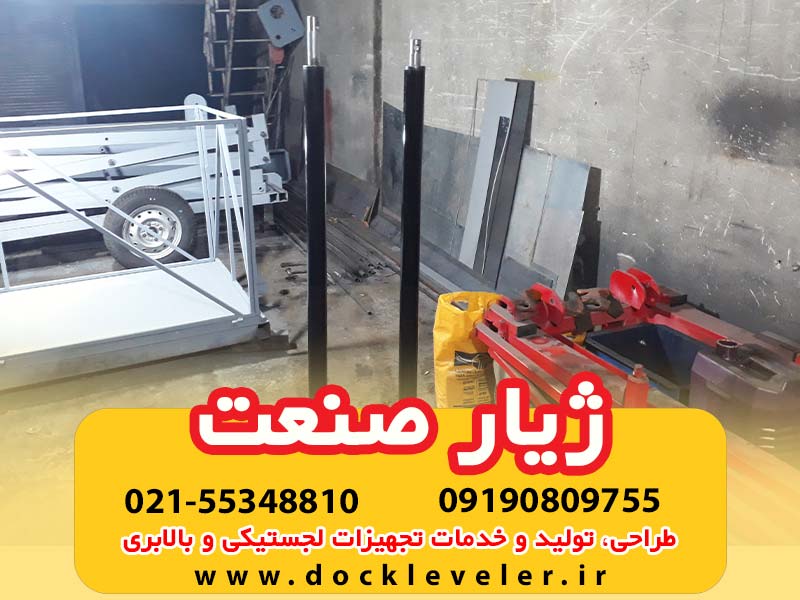

جک هیدرولیک روغن

به پارامتر زیر نیاز است:

  1. حداقل جمع شو
  2. حداکثر باز شو
  3. کورس جابجایی
  4. قطر شفت
  5. قطر داخلی و بیرونی سیلندر
  6. محل قرار گیری لولاها

قیمت جک‌های هیدرولیک چطور محاسبه می‌شوند؟

قیمت جک هیدرولیک

برای تعیین قیمت جک‌های هیدرولیک باید پارامترهای زیر معلوم شود:

  • کورس جک
  • اندازه سیلندر
  • پیستون دار یا شناور باشد
  • نوع لولاهای ابتدا و انتهای جک چگونه طراحی شود.

برای استعلام دقیق از قیمت و مشاوره با کارشناسان ژیار صنعت تماس بگیرید.

Picture of ژیار صنعت

ژیار صنعت

شرکت ژیار صنعت به صورت تحصصی در زمینه تجهیزات و دستگاه‌های لجستیکی ، بالابری و درب‌های اتوماتیک و هوشمند خدمات و محصول در سرتاسر کشور ارائه می‌دهد
