صفحه اصلی » داک لولر هیدرولیکی [ ✍️ ❤️ ] بار انداز و نصب مدرن در ایران
دستگاه داک لولر بارانداز هیدرولیکی ( هم سطح کننده هیدرولیک ) برای انواع ارتفاع سکوی بارانداز ( بار انداز ) طراحی ، تولید ، نصب و راه اندازی می شود. در ادامه به قیمت و چگونکی نحوه خرید داکلولر برای انواع سکوی بارگیری کامیون ها ، تریلی ها و غیره می پردازیم.

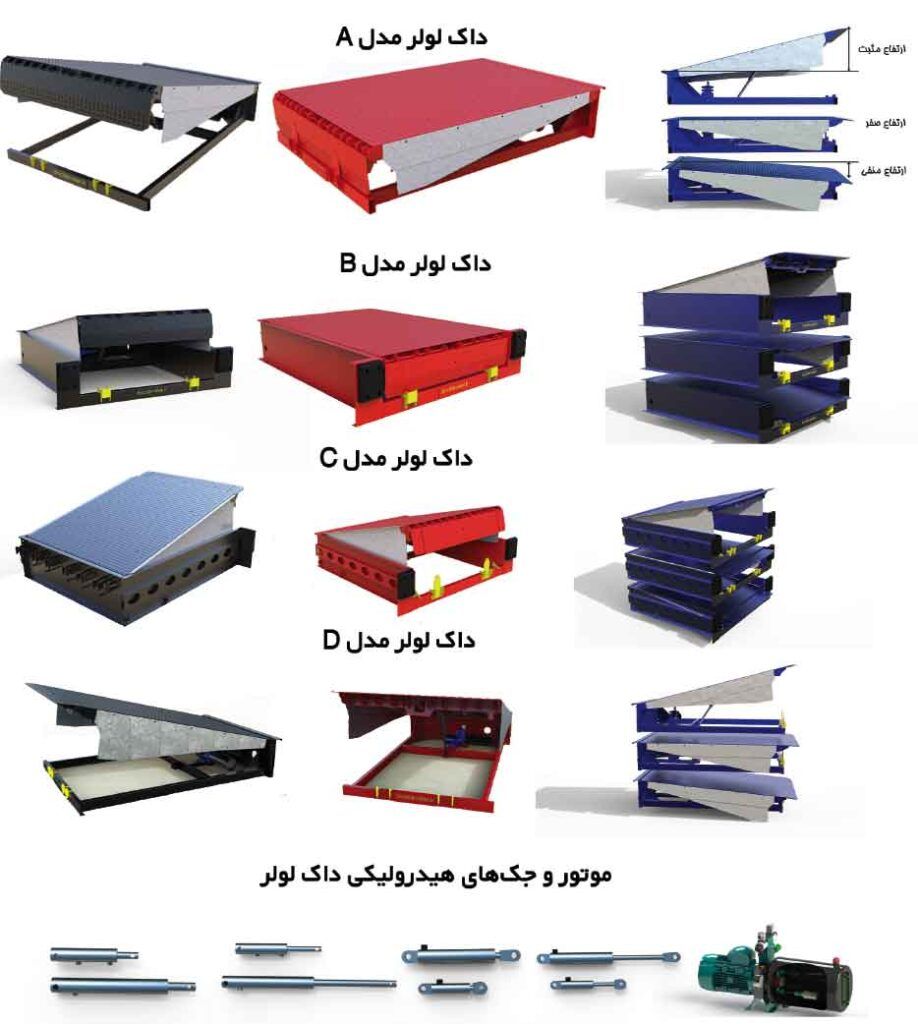

انواع داک لولر هیدرولیکی

مشخصات همسطح کننده
مدل A- طول 3 متر
- عرض 2 متر
- ارتفاع 60 سانتیمتر
- ارتفاع مثبت 60 سانتیمتر
- ارتفاع منفی 30 سانتیمتر
- وزن در حالت 12 تن 1350 کیلوگرم
- وزن در حالت 10 تن 1200 کیلوگرم
- وزن در حالت 8 تن 1010 کیلوگرم
- وزن در حالت 6 تن 835 کیلوگرم
- نیاز به شاسی از طرف خریدار
- هزینه نصب رایگان
- دارای 2 جک برای داک و باله
- 16 ماه گارانتی
- دارای سیستم مدار فرمان اختصاصی
- موتور 1.5 کیلو وات برای 6 و 8 تن
- موتور 2.2 کیلو وات برای 10 و 12 تن
مشخصات داک لولر
مدل B- طول 3 متر
- عرض 2 متر
- ارتفاع 60 سانتیمتر
- ارتفاع مثبت 60 سانتیمتر
- ارتفاع منفی 30 سانتیمتر
- وزن در حالت 12 تن 1000 کیلوگرم
- وزن در حالت 10 تن 950 کیلوگرم
- وزن در حالت 8 تن 900 کیلوگرم
- وزن در حالت 6 تن 750 کیلوگرم
- بدون نیاز به شاسی از طرف خریدار
- هزینه نصب رایگان
- دارای 2 جک برای داک و باله
- 16 ماه گارانتی
- دارای سیستم مدار فرمان اختصاصی
- موتور 1.5 کیلو وات برای 6 و 8 تن
- موتور 2.2 کیلو وات برای 10 و 12 تن
مشخصات داک لولر
مدل C- طول 2.5 متر
- عرض 2 متر
- ارتفاع 60 سانتیمتر
- ارتفاع مثبت 60 سانتیمتر
- ارتفاع منفی 30 سانتیمتر
- وزن در حالت 12 تن 1060 کیلوگرم
- وزن در حالت 10 تن 1012 کیلوگرم
- وزن در حالت 8 تن 903 کیلوگرم
- وزن در حالت 6 تن 750 کیلوگرم
- بدون نیاز به شاسی از طرف خریدار
- هزینه نصب رایگان
- دارای 2 جک برای داک و باله
- 16 ماه گارانتی
- دارای سیستم مدار فرمان اختصاصی
- موتور 1.5 کیلو وات برای 6 و 8 تن
- موتور 2.2 کیلو وات برای 10 و 12 تن
مشخصات همسطح کننده
مدل D- طول 3 متر
- عرض 1.8 متر
- ارتفاع 55 سانتیمتر
- ارتفاع مثبت 60 سانتیمتر
- ارتفاع منفی 30 سانتیمتر
- وزن در حالت 12 تن 1385 کیلوگرم
- وزن در حالت 10 تن 1215 کیلوگرم
- وزن در حالت 8 تن 1045 کیلوگرم
- وزن در حالت 6 تن 874 کیلوگرم
- نیاز به شاسی از طرف خریدار
- هزینه نصب رایگان
- دارای 2 جک برای داک و باله
- 16 ماه گارانتی
- دارای سیستم مدار فرمان اختصاصی
- موتور 1.5 کیلو وات برای 6 و 8 تن
- موتور 2.2 کیلو وات برای 10 و 12 تن
گالری فیلمهای کمپانی ژیار صنعت ماهور
فیلم نحوه کنترل سکوی بارگیری
نصب و راه اندازی سکوی بارگیری

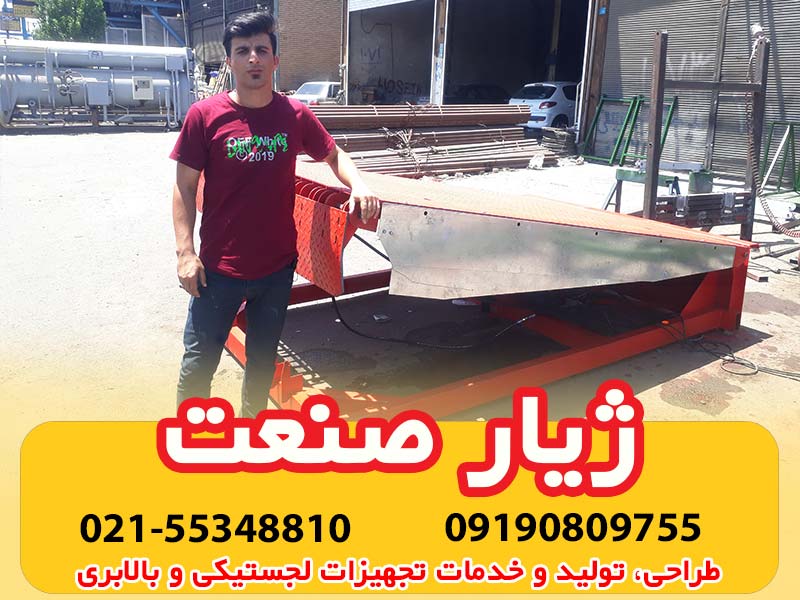

گالری عکس نصب داک لولر
قیمت انواع مدلهای داک لولرها
🖐به سمت چپ و راست درگ کنید
مینی داک لولر

- ابعاد براساس نیاز کارفرما
- برای مکان هایی که فضای کافی ندارند بسیار مناسب است.
سئوالات متداول
بیشترین سئوالات و پاسخ ها آن
با توجه به تغییر ارز بهتر است جهت اطلاع دقیق قیمت و خرید داک لولر تماس بگیرید
داک لولر یک هم سطح کننده صنعتی است که برای سهولت در حمل و نقل بار استفاده می شود، و زمان تخیله و بارگیری طولانی مدت را به حداقل زمان (حدود ده دقیقه) میرساند.
جواب این سئوال بستگی به محیط کاری شما دارد اما جهت حل این مشکل باید چند فاکتور خیلی مهم را درنظر بگیرید.
- ابعاد دستگاه با توجه به محیط کاری شما
- ظرفیت یا تحمل بار دستگاه که می خواهد بار شما را تحمل کند.
- رنگ دستگاه که باید با رنگ سازمانی کمپانی شما تناسب داشته باشد و همچنین زد زنگ و زد خوردگی باشد.
- کیفیت و گارانتی تجهیزات الکترونیکی باید قبل خرید بررسی شود.
- امتیازه ها و اپشن هایی که سازندگان به مشتریان خود می دهند با دیگر شرکت های سازنده مقایسه کنند.
اگر ارتفاع سکوی شما استاندارد نباشد و دستگاههای ما جواب گوی کار شما نباشند و یا بخواهید از یک کامیون خاص و با شرایط ویژه استفاده کنید، بله انجام می دهیم.
خیر ، هیچ هزینه ای بابت طراحی خاص از شما گرفته نمی شود ، فقط زمان بیشتری نیاز است.
بله ، صفر تا صد کار ، از طراحی و ساخت تا نصب و راه اندازی دستگاه همسطح کننده هیدرولیکی انجام می دهیم.
ارتفاع سکوهای بارانداز بارگیری ( یعنی از سطح زمین تا کف سکو ) با توجه به استاندارد جهانی از 1 تا 1.3 متر است. در این حالت با استفاده از داک لولرهای ژیار صنعت ماهور می توان از تمام ماشین ها از نیسان تا تریلی و ترانزیت برای بارگیری استفاده کرد.
با توجه به حجم سفارشی که می دهید ( از لحاظ تعداد ) ، طراحی خاص و ویژه متناسب با محیط کاری شما بین 15 تا 45 روز طول می کشد.
1- داک لولر چیست؟
داک لولر به اسم های دیگری از قبیل هم سطح کننده بار انداز ، سکوی بارگیری کامیون معروف است. این ماشین یا دستگاه برای راحت کردن تخلیه و بارگیری بین کامیون و سکوی بارگیری به کار می رود. با این کار نه تنها ایمنی بسیار بالا می رود بلکه سرعت و بهره وری کار سازمان هم به طرز قویی افزایش می یابد. از طرف دیگر هزینه تمام شده یک کمپانی در طول یک سال نسبت به حالت بدون هم سطح کننده بسیار کاهش می دهد. توجه داشته باشید که داک شلتر با داک لولر فرق دارد.

2- در هنگام خرید داک لولر یا همسطح کننده بار انداز باید چه موردی را مورد توجه قرار بدیم ؟

2-1- نیازهای ویژه خود را قبل از خرید دستگاه داک لولر هیدرولیک بدانید

قبل از خرید بهتر است از این موارد اطلاع داشته باشید:
- از چه کامیونی استفاده می کنم.
- ارتفاع سکوی بارگیری کامیون چقدر است.
- ظرفیت بارگیری چند کیلو یا چند تن است.
- چه رنگی استفاده کنم.
- مجهز به ریموت از راه دور یا دستی باشد.
- عرض سکوی بارگیری کامیون چقدر باشد.
2-2- ایمنی بسیار مهم است
بر روی ایمنی حساسیت بالایی داشته باشید. از این رو اطمینان حاصل کنید ، دستگاهی که انتخاب می کنید موارد ایمنی لازم را رعایت کرده باشد.
2-3- هزینه های تعمیر و نگهداری مد نظر قرار بگیرد
در هنگام انتخاب ، بهترین نوع دستگاه سکوی بارگیری کامیون برای محیط کاری خود انتخاب کنید، که هزینه تعمیر و نگهداری ان بسیار پایین باشد. از این رو به گارانتی محصولات بسیار توجه شود. اما همیشه هزینه ای را برای تعمیر و نگهداری کنار بگذارید.
2-4- تعمیرات همسطح کننده راحت باشد
خدمات و تعمیرات باید راحت صورت بگیرد، مخصوصا بخش هیدرولیک و برق که باید به راحتی در دسترس باشند.
3- اجزای اصلی داک لولر چه هستند؟
این دستگاه فاصله بین سکو بارگیری و کامیون را تنظیم می کند. یا به عبارت دیگر ، وظیفه دارد که حرکت بالا و پایین تریلی یا کامیون را تنظیم کند.
داک لولر طیف وسعی از بار کامیون را تحمل می کند و با کامیون های مختلف از لحاظ ارتفاع سازگاری دارد. همسطح کننده هیدرولیکی بارانداز ، دارای انواع شکلهای مختلف است. اما هدف و کار کرد همه آن ها یکی است. به طور معمول این دستگاه می توان در سه قسمت اصلی تقسیم کنیم:
- رمپ یا داک
- باله
- شاسی یا پیت

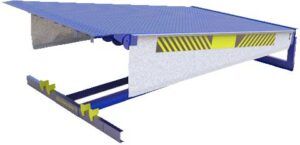

شکل زیر قسمت های اصلی همسطح کننده هیدرولیکی را نشان می دهد.

رمپ یا داک توسط لولا و میل ترانس به عقب شاسی یا پیت متصل شده است. باله هم توسط چند لولا به جلوی داک وصل است. در شکل زیر محل اتصال لبه و داک توسط لولا نشان داده شده است.

4- نحوه کار کرد دستگاه داک لولر هیدرولیکی بارانداز چگونه است؟
قبل از خرید داک لولر بار انداز بهتر است از نحوه عملکرد آن آگاه باشیم. زمانی که همسطح کننده هیدرولیکی بخواهد روی کامیون یا تریلی بنشیند باید مراحل زیر به ترتیب انجام شود:
- هنگامی که باله بسته است ، داک به سمت بالا حرکت می کند

- وقتی که به نقطه مرگ بالای خود می رسد باله باز می شود
- سپس داک را به سمت پایین حرکت می دهیم تا به سطح کامیون برسد

هنگامی که بارگیر تمام شد و بخواهیم دستگاه در محل قبلی خود قرار گیرد ، باید مراحل بالا برعکس انجام دهیم. فیلم زیر نحوه عملکرد داک لولر را نشان می دهد.
4- کاربرد داک لولر هیدرولیکی چه هستند؟
این دستگاه ها می توانند از خسارت وارد شده به لیفتراک ها و جک پالت ها جلو گیری کنند و همچنین می توانند ایمنی تریلی ها و کامیون ها فراهم کنند. به همین خاطر همسطح کننده ها در طیف وسیعی از صنعت استفاده می شود. در اینجا به برخی از این صنعت ها اشاره می کنیم
- صنعت غذایی
- مرغ داری ها
- دامداری ها و گاو داری ها
- کارخانه بستنی سازی
- کارخانه های لبنیاتی
- گمرک ها
- نساجی
- سرد خانه ها
- گلخانه ها
- کارخانه فولاد
- کارخانه کره سازی
- و …
به طور کلی هر جا که بارگیری و تخلیه زیاد انجام می شود به dock leveler ها نیاز است. این دستگاه ها بدون نیاز به نیروی انسانی عمل تخلیه و بارگیری را انجام می دهند. به عبارت دیگر تخلیه و بارگیری دستی و سنتی را به تخلیه و بارگیری لجستیک و اتوماتیک تبدیل می کنند. معمولا همراه با این دستگاه درب سرعتی یا سکشنال و در بعضی مواقع از کرکره برقی نیز برای نصب استفاده میکنند.
5- انواع داک لولر ها ( dock levelers) کدام هستند؟
اگر بیزینس شما با تخلیه و بارگیری کالا دست و پنجه گرم می کند، وجود همسطح کننده می تواند خیلی به شما کمک کند. در هر صورت باید از خود بپرسید که کدام داک لولر برای کار من مفید است.
انواع همسطح کنندهها وظایف یکسانی دارند و آن هم تخلیه و بارگیری اتوماتیک و افزایش بهره وری و سرعت است. انواع همسطح کننده های بارانداز در صنعت ها و انبارها وجود دارند ، که ما در اینجا به طور کامل به بررسی آن ها می پردازیم. البته ممکن است طراحی های خاصی وجود داشته باشد که مختص به یک کارفرماخاص باشد. در ادامه به بررسی هر کدام می پردازیم.
5-1- دسته بندی داک لولر بار انداز بر اساس مکانیزم کار کرد:
- همسطح کننده بار انداز هیدرولیکی Hydraulic dock leveler
- هم سطح کننده بار انداز مکانیکی Mechanical dock leveler
- همسطح کننده بار انداز پنوماتیکی Air-powered dock leveler
5-2- دسته بندی داک لولر بار انداز بر اساس نوع کار کرد:
- داک لولر عمودی Vertical storing dock leveler
- مینی داک لولر یا Edge-of-dock leveler
- داک لولر تلسکوپی telescopic dock leveler
در ادامه به معرفی هر کدام می پردازیم:
5-3- داک لولر هیدرولیکی بار انداز
این محصول یکی از پر کاربرد ترین محصولات در صنعت است. برای بارگیری اسکله هایی که حجم بالایی از عملیات بارگیری و تخلیه را دارند بسیار مفید است .

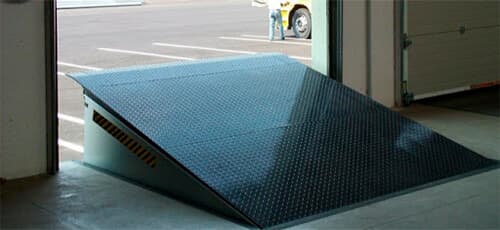

این دستگاه توانایی تحمل بار بسیار بالایی دارد. شکل زیر نمایی از این همسطح کننده هیدرولیک را نشان می دهد.

در این دستگاه از یک سیلندر و پیستون ( جک ) هیدرولیکی برای بالا و پایین آوردن داک استفاده می کند. نیروی محرکه جک توسط موتور تک فاز یا سه فاز تامین می شود. دستگاه هیدرولیکی قابلیت انعطاف پذیری بیشتری نسبت به همسان های مکانیکی یا پنوماتیکی دارد و به طور معمول هزینه های سرویس و نگهداری کمتری دارد.
5-4- داک لولر مکانیکی
اگر در هنگام تخلیه و بارگیری به برق دسترسی ندارید استفاده از همسطح کننده مکانیکی بهترین گزینه است. این دستگاه براساس فنر و زنجیر کار می کند. از مزایای این دستگاه، هزینه پایین این محصول می باشد. شکل زیر نمای شماتیکی از این دستگاه نشان می دهد:
این دستگاه مجهز به فنر برای به حرکت در آوردن داک دارد. اپراتور ( انسان ) باید از وزن بدن خود استفاده کند تا آن را به حالت پایین بارگیری منتقل کند. از معایب این دستگاه هزینه نگهداری بالای آن است.
5-5- داک لولر بار انداز هوا یا پنوماتیکی Air-powered dock leveler
داک لولر یا همسطح کننده هوا دارای مکانیزم ساده و با قابلیت اطمینان بالا است. دارای یک منبع تغذیه با مصرف کم است. از مزایای این سیستم این است که هزینه تمام شده آن پایین است. شکل زیر داک لولر پنوماتیکی را نشان می دهد.
این دستگاه نیمه اتوماتیک به شمار می رود. سرویس و نگهداری این دستگاه نسبت به حالت مکانیکی کمتر و نسبت به حالت هیدرولیکی بیشتر است. داک لولرهای پنوماتیکی یک جایگزین مناسب برای برای مکان هایی که نباید روغن وجود داشته باشد. این دستگاهها از سیستم توان هوا برای بالا و پایین بردن پلت فرم استفاده میکنند.آنها ایمنی و کارآیی را حتی در شرایط خیلی سخت مانند دما های زیاد، ظرفیت های سنگین حفظ میکنند.
5-6- داک لولر بار انداز عمودی یا پل بارگیری Vertical storing dock leveler
این دستگاه به صورت هیدرولیکی کار می کند. داک لولر یا هم سطح کننده عمودی توسط وسایل هیدرولیکی کنترل میشود. داک لولر عمودی وقتی که در موقعیت عمودی خود قرار میگیرد، کامل ثابت می شود. این دستگاه برای محیطهای که دما باید تحت کنترل قرار گیرد ، طراحی شدهاند. البته برای محیطهایی که تمیزی بسیار مهم است بسیار کاربرد دارد. داک لولر عمودی، اتلاف انرژی به حداقل میرساند، و همچنین آفت، گرد و خاک و آوار جلوگیری می کند. شکل زیر نمایی از داک لولر عمودی یا پل بارگیری هیدرولیکی نشان میدهد.
5-7- داک لولر تلسکوپی
داک لولر تلسکوپی مجهز به یک سنسور چشمی است که به طور اتوماتیک می تواند سطح کامیون را تشخیص دهد و ارتفاع را بر اساس آن تنظیم کند. این امکان باعث می شود به کامیون و کالای موجود در آن کمتر آسیب ببیند. این نوع داک لولر برای محصولات سنگین، بهترین گزینه است. شکل زیر نمایی از این دستگاه را نشان می دهد.
5-7- داک لولرها دستی (Edge-of-Dock Levelers)
این دستگاه کوچک به داک لولر دستی یا هم سطح کننده دستی هم معروف است. البته نوع هیدرولیکی آن هم وجود دارد. از انجایی که این دستگاه ها در لبه سکوی بارگیری کامیون نصب میشوند، گسترده خدمات محدود است. هم سطح کننده دستی ، برای تریلرهای با ارتفاع مشخص طراحی شدهاند. مزایای آن عبارت است از:
- نصب آسان
- ایمنی بالای دارد.
- قیمت بسیار ارزانی دارد.
- صرف جویی در زمان حمل و نقل به دلیل راحتی کار با آن
- نداشتن پیچیدگی خاص
برای مواقع ای که سکوی شما فضای کافی ندارد یا نمی توان آن مکان را تخریب کرد بسیار مناسب است. این دستگاه به دو صورت مکانیکی و هیدرولیکی موجود است. شکل زیر نمایی از این دو سیستم را نشان می دهد.
6- فاکتورهای خیلی مهمی که باید قبل خرید داک لولر مد نظر قرار بگیرد
در هنگام خرید داک لولر باید فاکتورهای زیر مورد توجه قرار بگیرد:
6-1- نیازهای شما چه هست تا متناسب با آن داک لولر خود را انتخاب کنید
- باید از نوع مکانیزم حرکت برای بارگیری شما مشخص باشد.
- ایمنی را کاملا رعایت کرده باشد.
- همچنین ظرفیت بارگیری باید در نظر گرفته شده باشد.
- ابعاد سکوی بارگیری کامیون خیلی مهم است.
6-3- ایمنی حتما باید رعایت شده باشد
- ایمنی و امنیت دستگاه برای کارکنان بسیار مهم است.
- حتما دستگاه توسط نرم افزارهای تحلیل بار مانند سالیدورک ، آپاکوس یا انسیس تحلیل شده باشد.
- سیستم کنترلی آن از قطعات استاندارد استفاده کرده باشد.
- دارای کلید استراری باشد.
6-4- هزینه های تعمیر و نگهداری بسیار مهم است.
در هنگام انتخاب دستگاه مورد نظرتان هواستان به تعمیر و نگهداری باشد.
5-6- در طراحی داک لولر ضریب اطمینان 1.5 درصدی لحاظ شود.
اگر کسی دستگاه 6 تنی خواست باید در طراحی ضریب اطمینان 1.5 تا 2 در نظر گرفته شود.

با سلام و خسته نباشید
بنده یه سئوال داشتم در مورد همسطح کننده بار انداز که اون هم اینه که سکوی ما از کف زمین تا سطح 80 سانتی متر است. کامیونی که برای بارگیری به کار می رود ایسوزو و تک چرخ است. آیا این داک لولرهایی که شما اینجا معرفی کردید با ارتفاع مثبت 60 و ارتفاع منفی 30 سانتی متر پاسخگو هست یا باید طراحی مجدد شود. ممنون اگه راهنمایی کنید
آقای فلاحی درود بر شما
اگه منظورتان از همسطح کننده بار انداز همان داک لولر است باید به این نکات توجه شود:
باید در نظر داشته باشید که این این همسطح کننده های بارانداز که در سایت می بینید با استاندارد جهانی طراحی شده اند. این باید ارتفاع سکوی شما از کف تا سطح 120 سانتی متر باشد. که در این صورت با ارتفاع 60 سانیمتر مثبت و 30 سانتیمتر ارتفاع منفی به ترتیب ارتفاع 180 و 90 سانتی متر را تشکیل می دهند که تمام خودروها و کامیون ها از نیسان تا جفت و ترانزیت ها را جواب می دهد.
در مورد کیسی که شما فرمودید اگر ارتفاع مثبت 60 سانتی با 80 جمع کنیم حاصل می شود 140 سانت و ار انجایی که ارتفاع تک 150 سانت است جواب نمی دهد در این حال دو روش وجود دارد.
روش اول سکوی خودتان به 120 برسانید
روش دوم طراحی جدید برای شما انجام شود. به این صورت که طول هم سطح کننده بارانداز بیشتر کنیم و ارتفاع مثبت زیاد کنیم.
امیدوارم که تونسته باشم موضوع رساند باشم. جهت مشاوره بهتر می توانید با شماره 021-55348810 تماس بگیرید تا کارشناسان بهتر راهنمایتان کنند. پایدار باشید
سلام
من در شهر مشهد هستم. آیا شرکت شما نمایندگی داک لولر به شهرستان می دهد؟
درود بر شما
جهت نمایندگی داک لولر با شرکت تماس بگیرید تا راهنمای تان بکنند.
همسطح کننده که شما میسازید چند روز طول می کشد که آن را تحویل دهید؟
درود
بستگی به تعداد دارد هر چه تعداد بیشتر باشد مسلما زمان بیشتری نیاز دارد. مثلا برای یک همسطح کننده معمولا بین 15 تا 25 روز طول می کشد. این فاصله 10روز می تونه به خاطر طراحی خاص از طرف شما باشد. یا مثلا برای 5 عدد حدودا 35 تا 45 روز کاری زمان می برد.
خسته نباشید
انواع همسطح کننده بارانداز که طراحی می کنید کدامند؟ یا فقط همین هیدرولیکی ها تولید می کنید
سلام و روزتان سبز و پایدار
انواع همسطح کننده بارانداز شرکت ژیا صنعت ماهور عبارت اند از:
هیدرولیکی عمودی ، افقی
داک لولر دستی و هیدرولیکی در اسکیل کوچک تا بزرگ
با سلام و خسته نباشید
برای نصب داک لولر آیا نیاز هست که از طرف تیم شما باشد. منظورم این است که نیاز به تخصص خاصی دارد؟ یا خودمان می توانیم نصب کنیم و اینکه اگه خودمان انجام بدیم هزینه نصب داک لولر از قیمت کلی کم می شود؟
سپاس بی کران آقای طاهری
عرض کنم خدمت شما، نه هیچ الزامی نیست که ما خودمان نصب داک لولر را انجام بدهیم. در این خصوص اگر خودتان می توانید انجام بدهید ، هیچ مانعی نیست. حتی ما نقشه چاله و نحوه نصب را به شما می دهیم.
در مورد هزینه نصب بله کم می شود ار قیمت کل
