مدار فرمان بالابر چیست؟
- پشتیبان فنی
- 6 نظر
مدار فرمان بالابر به منظور راهاندازی بالابر کاربرد دارد که برحسب مورد به عنوان مدار فرمان بالابر تکفاز و مدار فرمان بالابر سه فاز شناخته میشود. درواقع هنگامی که کابین بین طبقات جابجا میشود، در هر طبقه سنسوری قرار میگیرد تا رسیدن کابین به طبقات مختلف، قابل تشخیص باشد. به عنوان نمونه، فرضا در هر طبقه یک لیمیت سوئیچ یا سوئیچ محدود کننده قرار داده شده است.
با فشردن دکمه استارت در طبقه همکف، بالابر به سمت بالا حرکت میکند و هنگامی که کابین بالابر به طبقه اول رسید، لیمیت سوئیچ در طبقه اول، حضور کابین بالابر را تشخیص میدهد و در نتیجه موتور از حرکت باز میایستد. این امر در مدار فرمان بالابر مغازه و مدار فرمان بالابر صنعتی نیز صادق است. در صورت نیاز به خرید بالابر مناسب برای کاربردهای فروشگاهی یا صنعتی، توجه به نوع مدار فرمان و تجهیزات ایمنی از اهمیت ویژهای برخوردار است.
مدار قدرت بالابر
مدار قدرت تجهیزاتی را شامل میشود که جریان برق به طور مستقیم از آنها عبور میکند. این تجهیزات، جریان برق را قطع و وصل میکنند.
انواع مدار فرمان بالابر
مدار فرمان در سیستم کنترل بالابر همه کاره است و بر اساس نوع منبع تغذیه، ساختار و پیچیدگی مکانیزم حرکتی، به چند دسته اصلی تقسیم می شود. این دسته بندی ها شامل سیستم های رایج الکتریکی (تک فاز و سه فاز)، سیستم های مبتنی بر فشار (هیدرولیکی) و سیستم های پیشرفته مبتنی بر منطق برنامه نویسی (PLC) است. هر یک از این ساختارها مزایا و معایب خاص خود را داشته و مهندسان اجرایی بر اساس نیاز باربری، تعداد توقف ها و محیط عملیاتی یکی را انتخاب می کنند.
در ادامه، مدل های مختلف را بشناسید و با درک تفاوت این مدارها برای عیب یابی و نگهداری صحیح بالابرها درست اقدام کنید.
مدار فرمان تک فاز
مدار فرمان تک فاز معمولا در بالابرهای سبک تر و با توان پایین تر که نیاز به جابجایی بار کمتری دارند، استفاده می شود. در این سیستم، مدار فرمان معمولا با برق تک فاز تغذیه شده و وظیفه کنترل کنتاکتورها و عملکرد مدار قدرت را بر عهده دارد. این مدار شامل تجهیزاتی مانند فیوز، کلید مینیاتوری، بی متال و تایمرهای کنترلی است. سادگی سیم کشی و دسترسی آسان به برق تک فاز، از مزایای اصلی این نوع مدار است.
مدار فرمان سه فاز
مدار فرمان سه فاز را اغلب برای بالابرهای صنعتی، سنگین و با ظرفیت بالا انتخاب می کنند. این مدارها گشتاور و توان لازم برای جابجایی بارهای سنگین را فراهم کرده و اگرچه ساختار کلی آن ها مشابه مدار تک فاز است، به دلیل ماهیت منبع تغذیه، ملاحظات حفاظتی و کنترلی متفاوتی برای اطمینان از توالی صحیح فازها و جلوگیری از آسیب به موتور اعمال می شود.
مدار فرمان هیدرولیکی
مدار فرمان بالابر هیدرولیکی را برای کنترل حرکت جک ها با استفاده از روغن تحت فشار طراحی کرده اند. در این سیستم، مدار فرمان الکتریکی (تک فاز یا سه فاز) وظیفه کنترل پمپ، شیرهای برقی و سوئیچ های حدی را دارد تا جریان روغن به سیلندرهای جک هدایت شود. این نوع بالابرها اغلب به دلیل داشتن قابلیت توقف دقیق و حرکت نرم، در فضاهای محدود یا برای جابجایی های عمودی کوتاه مورد استفاده قرار می گیرند.
مدار فرمان مبتنی بر PLC
مدار فرمان مبتنی بر PLC نشان دهنده رویکرد مدرن در اتوماسیون است. در این سیستم، منطق کنترلی را کاملا توسط نرم افزار تعریف می کنند و رله های فیزیکی سنتی را با ورودی ها و خروجی های یک واحد پردازش مرکزی جایگزین می کنند. این جایگزینی، انعطاف پذیری بسیار بالایی را برای تغییر منطق فرمان، اضافه کردن سنسورهای هوشمند، ثبت داده های عملکردی و اجرای فرآیندهای پیچیده فراهم می کند که در مدارهای رله ای سنتی دشوار بود.
محتوای مرتبط: بالابر سه فاز چیست؟

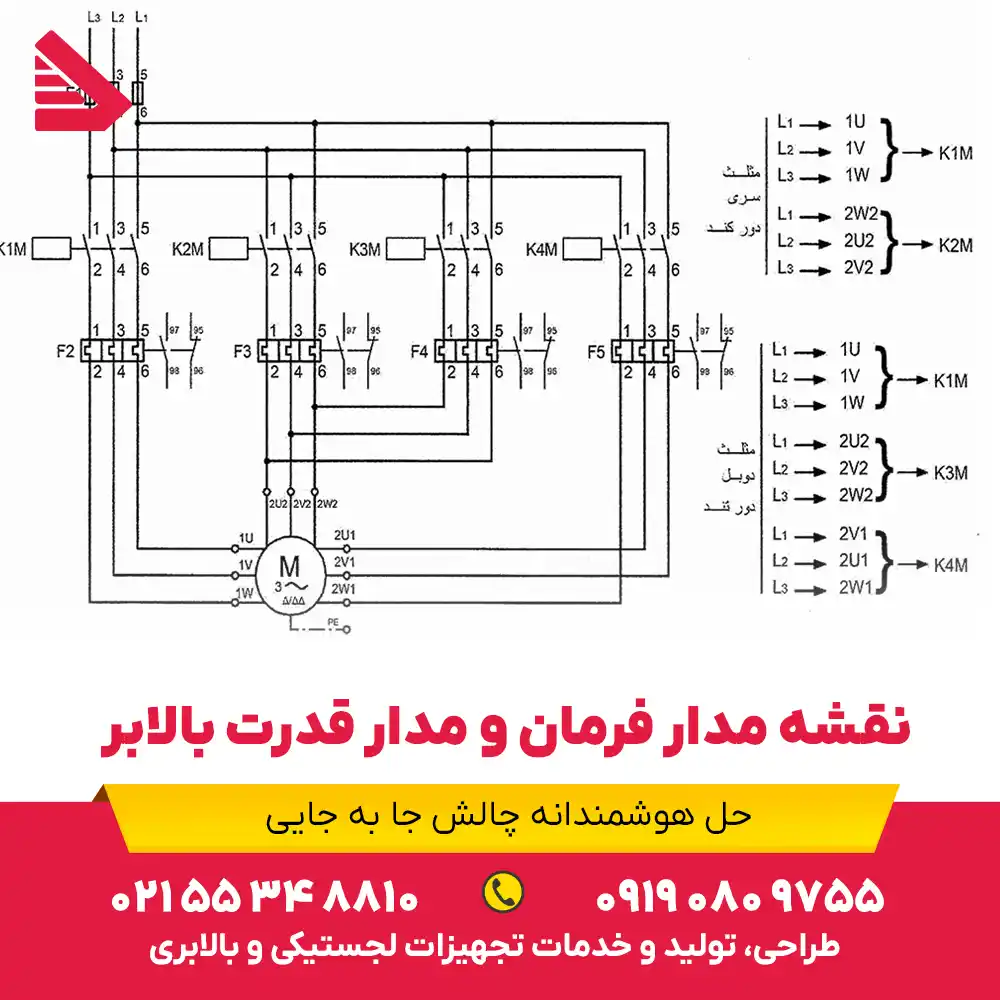

نقشه مدار فرمان و مدار قدرت بالابر
نقشه مدار فرمان بالابر، نمایش دهنده چگونگی و نحوه عملکرد مدار قدرت است. نقشه مدار قدرت بالابر، نشان دهنده مسیر جریان رسانی به مصرف کننده است.
انواع تجهیزات مورد استفاده در مدار فرمان بالابر
تجهیزات مختلفی در مدار فرمان بالابر و طبقات مختلف به کار رفته است که عبارتند از:
- فیوز
- کنتاکتور
- چراغ سیگنال
- لیمیت سوئیچ
- شستی استپ
- شستی استارت
محتوای مرتبط: تفاوت برق تک فاز و سه فاز چیست؟
نحوه تست و راهاندازی مدار فرمان بالابر
- در ابتدا، با فشردن دکمه شستی استارت همکف، موتور بالابر به صورت راست گرد شروع به حرکت میکند.
- پس از برخورد کابین با لیمیت سوئیچ طبقه اول، شفت متوقف میشود.
- پس از فشردن دکمه شستی استارت طبقه دوم، موتور به صورت چپ گرد به حرکت در میآید.
- شفت موتور با رسیدن کابین به لیمیت سوئیچ هم کف، متوقف میگردد.
- صحت عملکرد مدار فرمان بالابر، طی این عملیات، مشخص میگردد.
نمودار سیم بندی و اتصال تجهیزات مدار فرمان
سیم بندی تجهیزات بالابرها شامل دو بخش مجزاست که هر کدام وظایف مشخصی را بر عهده دارند: نقشه مدار قدرت و نقشه مدار فرمان. این تفکیک برای ایمنی، نگهداری و درک صحیح عملکرد سیستم حیاتی است. این دو مدار در بالابرهای تک فاز و سه فاز با یکدیگر ارتباط دارند و ارتباط آن ها به گونه ای است که مدار فرمان، عملکرد مدار قدرت را کنترل می کند.
مدار قدرت وظیفه انتقال انرژی اصلی از منبع تغذیه به الکتروموتور را دارد و شامل تجهیزاتی مانند کنتاکتورهای اصلی و محافظ های اضافه بار است. مدار فرمان هم از یک منبع ولتاژ پایین تر تغذیه شده و وظیفه مدیریت فرآیند کنترل را دارد. این مدار شامل تمامی المان های کنترلی نظیر کلیدهای استارت و توقف، لیمیت سوئیچ ها، بی متال، تایمرها و سیم پیچ کنتاکتورهاست.
ایمنی و حفاظت در مدار فرمان
حفاظت مدار فرمان را عمدتا توسط فیوزهای مینیاتوری یا فیوزهای کندکار تامین می کنند. این قطعات وظیفه دارند در صورت بروز اتصال کوتاه یا افزایش ناگهانی جریان در سیم کشی های کنترلی که ولتاژ پایین تری دارند، مدار را سریعا قطع کرده و از آسیب دیدن بخش های حساس مانند کنتاکتورها، رله ها و شستی ها جلوگیری کنند.
حفاظت موتور توسط سوئیچ حرارتی بی متال صورت می گیرد. بی متال با پایش جریان عبوری از مدار قدرت، در زمان اضافه بار حرارتی یا تک فاز شدن موتور، مدار فرمان را قطع می کند. همچنین، کلید اضطراری که اغلب به صورت مستقیم در مسیر اصلی برق ورودی به کلید اصلی یا در مسیر فرمان قرار می گیرد، یک حفاظت فیزیکی و فوری برای توقف کامل سیستم در شرایط خطرناک فراهم می کند. لیمیت سوئیچ ها نیز به عنوان حفاظت های حدی عمل کرده و از حرکت بیش از حد مکانیکی بالابر جلوگیری می کنند.
عیب یابی و مشکلات رایج مدار فرمان بالابر
عیب یابی مؤثر در مدار فرمان تنها توسط کارشناس فنی دوره دیده و باتجربه امکان پذیر است و معمولا با بررسی نقاط رایج آغاز می شود. مشکلات اصلی در مدار فرمان بالابر اغلب حول محور تماس های الکتریکی و سنسورهای موقعیت می چرخند که در ادامه به آن ها اشاره می کنیم.
عدم حرکت دستگاه
در صورت بروز چنین ایرادی، ابتدا باید ولتاژ ورودی به تابلوی کنترل را توسط مولتی متر اندازه گیری کنید. در صورت وجود ولتاژ، باید فیوزهای مدار فرمان بررسی شوند؛ سوختن فیوز نشان دهنده وجود اتصال کوتاه در سیم کشی داخلی یا یکی از کنتاکتورها است.
کار نکردن یک جهت
اگر بالابر فقط در یک جهت کار می کند (مثلا فقط بالا می رود)، باید به مدار فرمان برای عیب یابی مراجعه کرد. این مشکل تقریبا همیشه به خرابی یا عدم فعال سازی لیمیت سوئیچ طبقه مربوطه یا خرابی یکی از کنتاکت های کمکی کنتاکتور برمی گردد. بررسی مسیر سیم کشی آن سوئیچ در مدار فرمان معخولا کمک کننده است.
روشن نماندن کنتاکتور پس از رها کردن استارت
این مشکل نشان می دهد که رله خودنگهدار یا اتصال کمکی کنتاکتور باز نشده است. معمولا علت روشن نماندن کنتاکتور، عدم اتصال صحیح کنتاکت کمکی موازی با شستی استارت، یا سوختن کنتاکت اصلی کنتاکتور است.
کارکرد ناخواسته و حرکت بدون دستور
این حالت اغلب ناشی از چسبیدن کنتاکت های اصلی یا کمکی کنتاکتور اصلی یا مشکل در سیم کشی لیمیت سوئیچ هایی است که به اشتباه فرمان فعال سازی را می دهند.
مزایا و معایب انواع مدار فرمان
مدارهای فرمان از نظر پیچیدگی کنترل، هزینه، انعطاف پذیری و سرعت واکنش، متغیر هستند که هر کدام مزایا و معایب خاص خود را دارند. در جدول زیر، به تفاوت های اصلی این مدارها پرداخته ایم.
| نوع سیستم کنترلی/اجرایی | مزایا | معایب |
|---|---|---|
| مدار فرمان تک فاز (رله ای) | هزینه اولیه کم، سادگی در سیم کشی مدار فرمان، نگهداری آسانتر برای افراد غیرمتخصص | انعطاف پذیری بسیار پایین، عدم قابلیت پایش وضعیت، زمانبر بودن تغییرات منطق |
| مدار فرمان سه فاز (رله ای) | قابلیت کنترل بارهای بزرگتر در مدار قدرت، استاندارد صنعتی رایج برای بالابرهای قدرتمند | پیچیدگی بیشتر در سیم کشی نسبت به تک فاز، نیاز به توجه ویژه به حفاظتهای سه فاز |
| سیستم هیدرولیکی (کنترل شیر برقی) | کنترل دقیق سرعت و گشتاور، راهاندازی نرم، راندمان انرژی بالاتر | هزینه اولیه بالا (شامل پمپ، شیر برقی و شیر کنترل)، نیاز به نگهداری تخصصی از سیالات و شیرها |
| PLC (کنترل کننده منطقی) | انعطاف پذیری نامحدود در فرمان، قابلیت گزارشگیری و اتصال به شبکههای بزرگتر، اشغال فضای فیزیکی کم | نیاز به دانش برنامه نویسی، هزینه بالاتر در خرید اولیه سختافزار، پیچیدگی عیبیابی نرمافزاری |

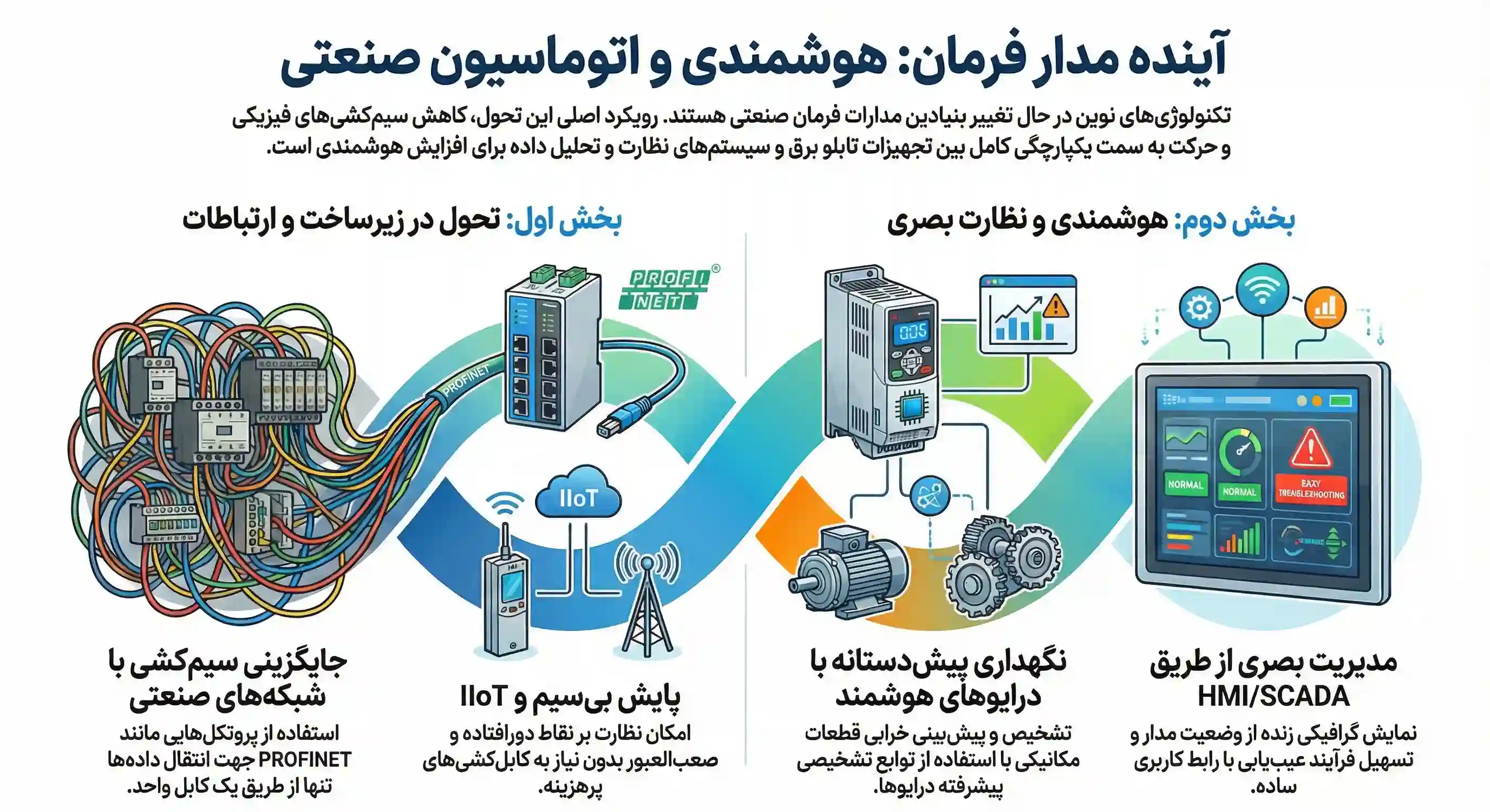

تکنولوژی های نوین و اتوماسیون مدار فرمان
آینده کنترل سیستم های صنعتی را بر پایه افزایش هوشمندی ارتباطات و کاهش سیم کشی های فیزیکی بنا کرده اند. به عبارت بهتر، تکنولوژی های نوین در مدار فرمان به سمت یکپارچگی کامل بین تابلو برق و نظارت و تحلیل داده حرکت می کنند. نمونه هایی از رویکردها و اقدامات در این زمینه را در اینجا آورده ایم:
- شبکه های صنعتی مانند PROFINET برای جایگزینی با سیم کشی گسترده و ارتباط داده ها از طریق یک کابل واحد
- درایوهای هوشمند با توابع تشخیصی پیشرفته برای پیش بینی خرابی های آینده قطعات مکانیکی
- IIoT و حسگرهای بی سیم با امکان پایش وضعیت در نقاط دورافتاده و صعب العبور بدون نیاز به کابل کشی
- HMI/SCADA با هدف نمایش گرافیکی زنده از وضعیت مدار فرمان و عیب یابی از طریق رابط کاربری ساده
برای دریافت اطلاعات بیشتر راجع به مدار فرمان بالابر و نحوه عملکرد آن، میتوانید با کارشناسان شرکت ژیار صنعت ماهور، ارتباط بگیرید.
سئوالات متداول
سیم کشی های حیاتی مانند فازهای قدرت و سیم های اضطراری همچنان مورد نیاز است، اما سیم های سیگنال دهی مانند لیمیت سوئیچ ها را می توان از طریق یک باس داده دیجیتال جایگزین کرد.
در پروژه های بزرگ و پیچیده، این امکان وجود دارد. کاهش زمان عیب یابی و انعطاف پذیری بالای PLC، اغلب هزینه های عملیاتی بلندمدت را کاهش می دهد.
رابط های کاربری مدرن برای سادگی کار طراحی شده اند و وضعیت کلی بالابر، ظرفیت بار و هشدارهای نگهداری را به صورت تصویری و بدون نیاز به خواندن کدهای پیچیده نمایش می دهند.
- بدون نظر
- بدون نظر
6 پاسخ
سلام، میخوام بدونم برای یه بالابر مغازه ای که فقط بین سه طبقه رفت و آمد داره، بهتره از مدار فرمان بالابر تک فاز استفاده کنم یا مدار بالابر سه فاز؟ میترسم هزینه بالا بشه ولی عملکرد درست نداشته باشه.
با سلام
برای بالابر مغازه ای که بین سه طبقه کار میکنه، اگر بار سبک تا متوسط جا به جا می کنید و فضای شما محدود نیست، مدار فرمان بالابر تک فاز کافی و اقتصادیه. اما اگر ظرفیت بالاتر یا جابجایی مداوم دارین، مدار بالابر سه فاز قدرت و استحکام بیشتری میده و استاندارد صنعتی محسوب میشه.
سلام وقت بخیر
من شنیدم بعضیا میگن مدار فرمان بالابر مغازه فقط با لیمیت سوئیچها کنترل میشه، ولی آیا برای ایمنی و توقف دقیق کابین بین طبقات، سیستم هیدرولیکی یا PLC هم لازمه؟
با سلام
لیمیت سوئیچ ها پایه اصلی مدار فرمان بالابر مغازه هستن، ولی برای توقف دقیق، حرکت نرم و امنیت بیشتر، استفاده از سیستم هیدرولیکی یا PLC توصیه میشه. مخصوصا وقتی بخواید قابلیت پایش و گزارشگیری داشته باشین.
سلام وقت خوش
تو توضیحات خوندم که مدار فرمان بالابر سه طبقه میتونه هم کنترل دقیق و هم انعطاف پذیری بالایی داشته باشه، میشه توضیح بدید برای تعمیر و نگهداریش چقدر کار سخت میشه و نیاز به متخصص داره یا نه؟
با سلام
مدار فرمان بالابر سه طبقه انعطاف پذیری بالایی داره و میتونه سنسور و تجهیزات مختلف رو پشتیبانی کنه، اما نگهداری و عیب یابی نیاز به آشنایی با سیم کشی و منطق کنترل داره. با آموزش کوتاه، کارشناس معمولی هم میتونه نگهداری ساده انجام بده، اما تغییرات پیچیده بهتره توسط متخصص صورت بگیره.
