مراحل ساخت انواع بالابر
- پشتیبان فنی
- 6 نظر
در دنیای امروز، نگاه افراد به سیستم های بالابر، فقط به عنوان ابزار جابجایی بار و نفر نیست، بلکه بالابرها نمادی از پیشرفت های مهندسی و نوآوری در صنعت هستند که هر کدام به شکلی از تکنولوژی روز دنیا بهره می برند. ساخت بالابر، از انواع بالابر هیدرولیکی تا بالابر خانگی و ستونی، مستلزم برخورداری از دانش فنی، دقت در طراحی و انتخاب مواد مناسب است. در این صفحه، به بررسی مراحل ساخت بالابرها پرداخته و تفاوت های کلیدی آن ها را از نظر ساختار و کاربرد بررسی می کنیم.

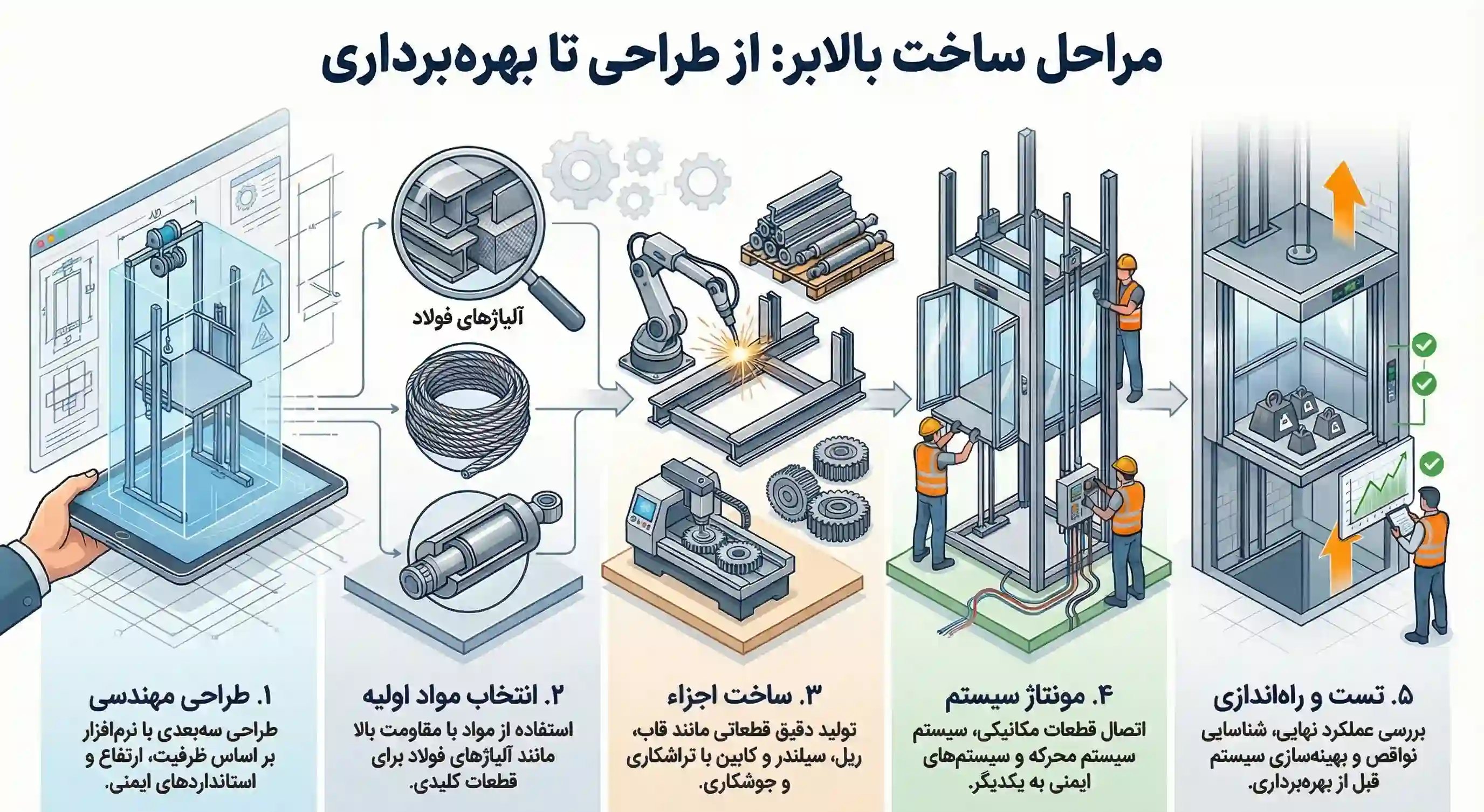

مراحل کلی ساخت بالابر
درک مراحل کلی ساخت بالابر که در ادامه آمده، به شما کمک می کند تا فرآیند تولید، استانداردهای ایمنی و نکات فنی مهم را بشناسید و ببینید این تجهیزات پیچیده، چطور با ترکیب دانش مهندسی، مکانیک و هیدرولیک تولید می شوند.
طراحی مهندسی
در گام نخست، یک طراح صنعتی خبره با استفاده از نرم افزارهای تخصصی مانند AutoCAD یا SolidWorks، طراحی سه بعدی سیستم بالابر را بر اساس استانداردهای بین المللی انجام می دهد. عوامل مختلفی مانند نوع سیستم محرکه (هیدرولیکی، کششی، ریلی)، ظرفیت بار، ارتفاع و شرایط محیطی در این طراحی مد نظر قرار می گیرند تا ایمنی، کارایی و هزینه های تولید بهینه باشند.
انتخاب مواد اولیه
مولفه هایی مانند مقاومت بالا در برابر فشار، ضربه و خوردگی و استحکام مکانیکی در انتخاب متریال ساخت بالابر نقش اساسی دارد. برای مثال، استفاده از آلیاژهای مستحکم فولاد در ساخت سیلندرها و استفاده از سیالات با ویسکوزیته مناسب از اهمیت ویژه برخوردار است. همچنین، استانداردهای مشخصی برای بالابرها تعیین شده که انتخاب مواد باید منطبق بر این استانداردها و با توجه به نیازهای خاص پروژه صورت گیرد.
ساخت اجزاء
در این مرحله، قطعات اصلی شامل قاب ها، ریل ها، سیلندرها، کابین و سیستم های محرکه را بر اساس طراحی تاییدشده می سازند. تکنسین ها و مهندسان با نهایت دقت عملیات های تراشکاری، جوشکاری، برشکاری و قالب گیری را انجام می دهند تا هم ترازی و عملکرد صحیح دستگاه تضمین شود.
مونتاژ سیستم
بعد از اینکه اجزای بالابر ساخته و پرداخته شد، کلیه قطعات مکانیکی، سیستم محرکه، اتصالات و سیستم های ایمنی را به یکدیگر متصل می کنند. عملیات مونتاژ بسیار حساس و حیاتی است و باید با دقت در هماهنگی اجزاء صورت گیرد. بسیاری از خرابی های انواع بالابر، معمولا ناشی از کم توجهی به این مرحله و مونتاژ غیراصولی و ناقص است.
تست و راه اندازی
پس از مونتاژ و یکپارچه سازی سیستم، عملکرد آن را بررسی می کنند. معمولا در این مرحله نواقص جزئی خود را نشان داده و تنظیمات لازم برای بهینه سازی عملکرد بالابر انجام می شود.
محتوای مرتبط: بالابر ها چگونه ساخته می شوند؟

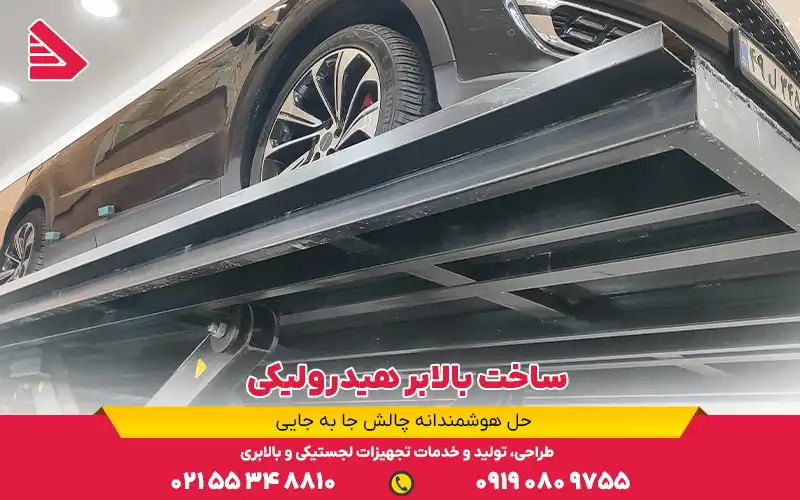

ساخت بالابر هیدرولیکی
بالابر هیدرولیکی با استفاده از نیروی سیالات و قانون معروف پاسکال، بار یا نفر را جابجا می کنند. در ادامه مراحل ساخت بالابر هیدرولیکی را با جزئیات فنی مربوط به هر مرحله مطالعه کنید و با نحوه عملکرد این سیستم های پرطرفدار بیشتر آشنا شوید.
مهندسی و شبیه سازی سیستم هیدرولیکی
طراحی سیستم هیدرولیکی با استفاده از نرم افزارهای مهندسی انجام شده و محاسبات فشار، انتخاب نوع پمپ و سیلندر، تحلیل بارگذاری و شبیه سازی جریان سیال با برنامه های تخصصی مانند ANSYS Fluent بررسی می شوند.
انتخاب سیال و قطعات فشار بالا
بعد از طراحی و محاسبات اولیه، نوع روغن هیدرولیک، شیرآلات، شیلنگ ها و اتصالات فشار بالا را مطابق با استاندارد ISO 4413 انتخاب می کنند. معمولا برای بالابر هیدرولیک، روغن های با ویسکوزیته مناسب و مقاومت در برابر اکسیداسیون را انتخاب می کنند. همچنین، تیم فنی اتصالات را مطابق با استانداردهای بین المللی استفاده می کند تا از نشت سیال جلوگیری شود.
تولید و ماشین کاری سیلندر و پیستون
در مرحله ساخت اجزای بالابر هیدرولیکی، سیلندر و پیستون را به کارگاه تخصصی ماشین کاری می فرستند و بعد از تراش دقیق، سنجش صافی سطح داخلی، تست نشتی و نصب رینگ ها و واشرهای فشار قوی آن را برای مونتاژ آماده می کنند. صافی سطح داخلی سیلندر باید در حد میکرون باشد تا نشتی روغن رخ ندهد.
مونتاژ سیستم محرکه هیدرولیکی
پمپ، شیرهای کنترل، مخزن روغن و خطوط هیدرولیکی توسط تیم متخصص و مجهز ساخت بالابر به یکدیگر متصل می شوند. تست نشتی و فشار و تنظیمات اولیه برای اطمینان از عملکرد صحیح سیستم هم از فعالیت های حساس این مرحله هستند.
آزمایش ها و تنظیمات نهایی
بعد از مونتاژ کلی سیستم بالابر، آن را تحت آزمایش های عملکردی مختلف قرار می دهند. تست هایی مثل کارکرد سیستم با بار واقعی، بررسی پاسخ بالابر در بارهای مختلف، کارکرد شیرهای کنترل سرعت و ایمنی بالابر در این مرحله حیاتی تلقی می شود.
نصب کابین و سیستم ایمنی
آخرین مرحله، نصب کابین بالابر هیدرولیک، سنسورهای ایمنی و تست نهایی بالابر از نظر ایمنی و عملکرد صحیح، قبل از تحویل به مشتری است.

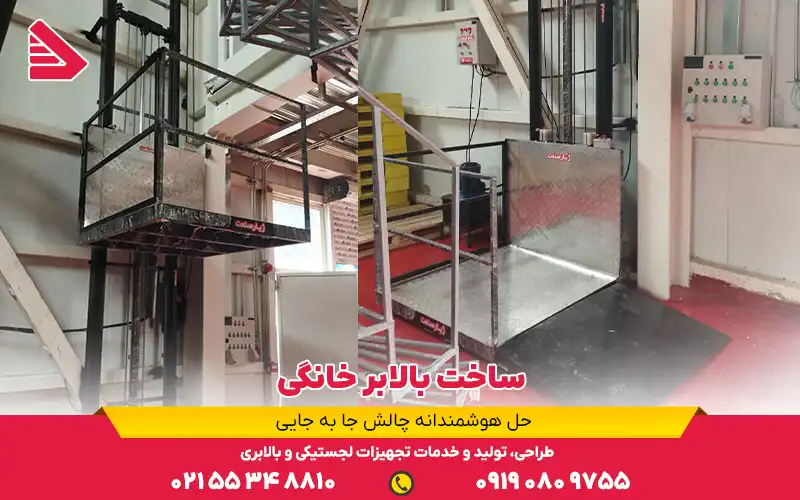

مراحل ساخت بالابر خانگی
بالابر خانگی، یکی دیگر از انواع بالابر است که این روزها بیش از پیش مورد توجه افراد قرار گرفته است. مراحل طراحی تا ساخت و بهره برداری از بالابرهای خانگی را در اینجا بشناسید و ببینید چطور هماهنگی بخش های مختلف، جابجایی بین طبقات را سریع و روان کرده است.
ارزیابی ساختاری و انتخاب نوع بالابر
به خاطر محدودیت هایی که در فضاهای بسته و خانه ها وجود دارد، در مرحله اول ساخت بالابر خانگی یک ارزیابی از ساختار ساختمان برای تعیین امکان پذیری نصب بالابر انجام می دهند. این ارزیابی شامل بررسی ظرفیت باربری ساختمان، فضای موجود و نیاز یا عدم نیاز به تغییرات ساختاری است. انتخاب نوع بالابر (هیدرولیکی، پنوماتیکی یا مکانیکی) هم بر اساس نیازهای خاص خانه و محدودیت های ساختاری در این مرحله صورت می گیرد.
طراحی و مهندسی سیستم بالابر
پس از انتخاب مکانیزم حرکت بالابر، طراحی سیستم که شامل محاسبات ظرفیت، انتخاب موتور، سیستم هدایت، کابین و درب هاست با رعایت استانداردها انجام می شود. طراحان، استانداردهای بین المللی مانند ASME A17.1 را برای اطمینان از ایمنی و عملکرد صحیح سیستم در این مرحله لحاظ می کنند.
محتوای مرتبط: آموزش ساخت بالابر آکاردئونی
ساخت و مونتاژ اجزای بالابر
بعد از اینکه مشخصات فنی و ویژگی های هر قسمت بالابر مشخص و محاسبه شد، اجزای اصلی تشکیل دهنده بالابر از جمله کابین، سیستم هدایت، موتور و درب ها را ساخته و مونتاژ می کنند. کابین بالابر خانگی را معمولاً از فولاد ضد زنگ یا آلومینیوم ساخته و آن را با مواد مختلفی مانند چوب یا شیشه تزئین می کنند.
نصب شافت و زیرساخت های بالابر
ساخت شافت بالابر خانگی در محل نصب انجام می شود. این شافت می تواند از مصالح مختلفی مانند بتن، آجر یا فلز باشد. در این مرحله از ساخت بالابر خانگی، زیرساخت های لازم برای نصب بالابر شامل تأمین برق، سیستم های کنترلی و ارتباطی هم فراهم می کنند.
راه اندازی و تست بالابر
بعد از نصب اجزای بالابر در شافت، آن را راه اندازی و تست می کنند تا از عملکرد صحیح و ایمن بالابر قبل از تحویل به مالک، مطمئن شوند.

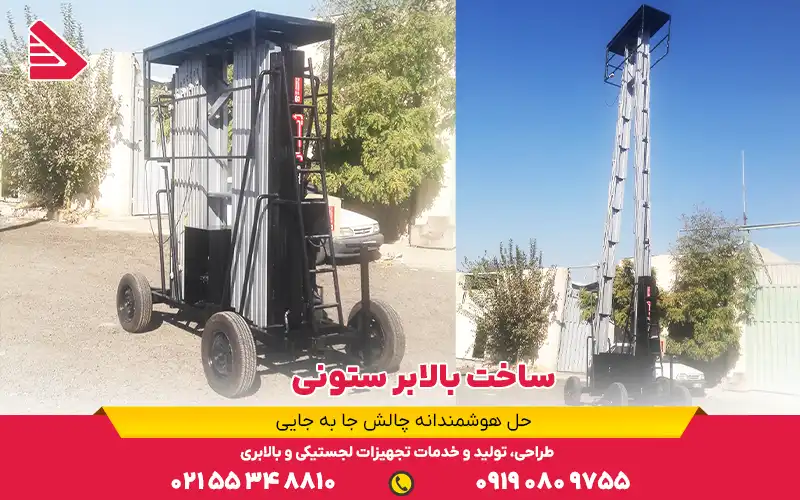

مراحل ساخت بالابر ستونی (ریلی)
در صنعت، هر کجا که قرار باشد جابجایی بارهای سنگین در ارتفاع بالا و با دقت میلی متری و تکیه گاهی مطمئن صورت گیرد، سراغ بالابر ستونی یا ریلی می روند. برای ساخت بالابر ستونی مراحل و محاسبات دقیق نیاز است که در ادامه به آن ها می پردازیم.
تحلیل بارگذاری و طراحی سازه ستونی
در ابتدا باید ظرفیت بار، ارتفاع مورد نیاز و نوع کاربری مشخص شود. بر این اساس تعداد ستون ها (تک ستونه، دو ستونه یا چهارستونه) تعیین شده و مقاطع فولادی برای ستون ها انتخاب می شوند. تحلیل مقاومت مصالح، تنش و خمش روی ریل ها از دیگر فعالیت های حیاتی این مرحله است.
انتخاب مکانیزم حرکتی و سیستم هدایت
در بالابرهای ستونی از مکانیزم های مختلف مانند زنجیر صنعتی، کابل فولادی یا سیستم های هیدرولیکی استفاده می کنند. آنچه در این انتخاب اهمیت دارد این است که سیستم هدایت کابین یا پلتفرم روی ریل ها با ریل گایدهای مقاوم در برابر سایش طراحی شود تا حرکت آن روان و بدون لقی باشد.
ساخت ستون ها، ریل های راهنما و پلتفرم
ستون ها را معمولاً از پروفیل فولادی با مقاومت بالا و به شکل H یا Box Section می سازند و سطح ریل ها را برای کاهش اصطکاک، ماشین کاری می کنند. سپس سوراخ کاری و جوشکاری برای نصب براکت ها، بلبرینگ ها و غلطک های هدایت انجام می شود. تولید پلتفرم یا سکوی باربر ستونی که از ورق فولادی مقاوم است، در همین مرحله انجام می شود. در صورت نیاز ریل های جانبی هم برای بارگیری لیفتراک یا پالت بر اضافه می کنند.
مونتاژ سیستم انتقال قدرت
موتور الکتریکی (گیربکسی یا وینچی) همراه با کوپلینگ، زنجیر یا کابل فولادی روی شاسی بالابر نصب می شود. در این مرحله قرقره ها و یاتاقان ها هم مونتاژ شده و سیستم کشش تنظیم می شود تا بالابر هنگام بارگذاری عملکرد یکنواخت داشته باشد.
نصب تجهیزات ایمنی
آخرین مرحله ساخت بالابر ستونی (ریلی) نصب تجهیزات ایمنی شامل لیمیت سوئیچ ها برای توقف خودکار در بالا و پایین مسیر، قفل های ایمنی مکانیکی، ترمز الکترومغناطیسی موتور و سیستم محافظت در برابر پارگی کابل یا زنجیر است. در مدل های صنعتی، حسگر تشخیص بار بیش از حد هم به کار می رود.
تست و تنظیم نهایی
در پایان، بالابر ستونی را در شرایط واقعی و حرکت در سرعت های متفاوت تست کرده و کالیبراسیون سنسورها را قبل از تحویل به مشتری نهایی می کنند.
محتوای مرتبط: خرید بالابر از دیجی کالا یا از ما؟
مقایسه بالابرها از نظر ویژگی ها و مراحل ساخت
بالابرهایی که معرفی کردیم، اگرچه از نظر عملکرد نهایی مشابه به نظر می رسند، روش ساخت، نوع سازه و سیستم محرکه آن ها تفاوت های اساسی با یکدیگر دارد. همین تفاوت ها تعیین می کند هر مدل در چه محیطی کارایی بیشتر داشته و چقدر هزینه ساخت برای مشتری دارد.| ویژگی ساخت | بالابر هیدرولیکی | بالابر خانگی | بالابر ستونی (ریلی) |
|---|---|---|---|
| سازه اصلی | شاسی فولادی با جک و بازوی هیدرولیک | سازه سبکتر متناسب با فضای داخلی ساختمان | ستونهای فولادی سنگین و ریلهای راهنما |
| مکانیزم حرکت | پمپ و سیلندر هیدرولیک با روغن فشار بالا | موتور گیربکسی یا کششی ساده | هیدرولیک یا الکترومکانیک (زنجیر، کابل یا پیچومهره) |
| توان باربری | بالا (تا چندین تن) | محدود (۲۵۰–۳۰۰ کیلوگرم) | متوسط تا بالا (بسته به تعداد ستونها) |
| دقت و نرمی حرکت | بسیار نرم و روان | متوسط، وابسته به موتور و سیستم کنترل | وابسته به سیستم انتقال قدرت و کیفیت ریل |
| پیچیدگی ساخت | بالا؛ نیازمند ماشینکاری دقیق و تستهای حساس | کمتر؛ قطعات سادهتر | متوسط تا بالا؛ نیازمند تنظیم دقیق ریلها و سیستم کشش |
| هزینه ساخت | بالاتر به دلیل قطعات فشار بالا و پمپها | اقتصادیتر، مناسب منازل | متغیر؛ بسته به تعداد ستون و مکانیزم حرکتی |
| تجهیزات ایمنی | شیر اطمینان، سنسور فشار، قفل اضطراری | لیمیت سوئیچ، قفل مکانیکی، ترمز برقی | لیمیت سوئیچ، قفل مکانیکی، حسگر بار اضافه |
سوالات متداول
هر نوع بالابر فرآیند ساخت خاص خود را دارد. مثلاً در ساخت بالابر هیدرولیکی تمرکز اصلی روی سیلندر و سیستم فشار روغن است، در حالی که در مدل های ستونی طراحی ریل ها و سیستم کشش اهمیت بیشتری دارد.
استانداردهای بین المللی مانند ISO 12100 (ایمنی ماشین آلات)، ISO 4413 (سیستم های هیدرولیک) و EN 81 (آسانسور و بالابرها) از اصلی ترین مراجع برای طراحی و ساخت بالابر هستند.
نوع مکانیزم حرکت، ظرفیت بار، ارتفاع مورد نیاز، کیفیت قطعات اساسی مثل سیلندر، موتور و ریل ها و میزان تجهیزات ایمنی نصب شده از مهم ترین عوامل تعیین کننده قیمت نهایی هستند.
- بدون نظر
- بدون نظر
6 پاسخ
من وقتی این مطلب مراحل ساخت بالابر رو خوندم، برام سوال شد که توی مرحله طراحی مهندسی بالابر چقدر استانداردها واقعاً جدی گرفته میشن؟ مثلا استانداردهای ISO و EN که گفتید، توی ساخت بالابر هیدرولیکی یا ستونی دقیقاً کجای کار اثر میذارن و آیا روی ایمنی و طول عمر دستگاه هم تاثیر مستقیم دارن یا بیشتر جنبه تئوری دارن؟
با سلام، استانداردهای ISO و EN کاملاً اجرایی و تعیین کننده هستن و فقط جنبه تئوری ندارن. این استانداردها از مرحله طراحی مهندسی تا انتخاب متریال، ساخت اجزاء، مونتاژ و حتی تست و راه اندازی بالابر اعمال میشن. رعایت این استانداردها باعث افزایش ایمنی، کاهش استهلاک قطعات و بالا رفتن طول عمر بالابر میشه، مخصوصاً در بالابرهای هیدرولیکی و ستونی که تحت بار و فشار بالا کار میکنن.
وقت خوش، برای من که قصد ساخت بالابر خانگی دارم، مهم ترین دغدغم محدودیت فضا و ایمنیه. توی این مراحل ساخت بالابر خانگی که گفتید، ارزیابی سازه ساختمان و انتخاب نوع بالابر چقدر روی هزینه و عملکرد نهایی تاثیر داره؟ و آیا بالابر هیدرولیکی برای خونه ها گزینه مناسبی هست یا نه؟
با سلام، در بالابر خانگی، ارزیابی سازه ساختمان یکی از مهم ترین مراحل ساخت محسوب میشه. این بررسی مشخص میکنه چه نوع بالابری قابل اجراست و آیا نیاز به تقویت سازه یا تغییرات خاص وجود داره یا نه. انتخاب درست نوع بالابر، مثل هیدرولیکی یا مکانیکی، هم روی ایمنی، هم روی هزینه نهایی و هم روی نرمی حرکت تاثیر مستقیم داره. بالابر هیدرولیکی برای خانه ها گزینه ای ایمن و نرم محسوب میشه، به شرطی که طراحی و اجرا اصولی انجام بشه.
وقت بخیر، توی بخش ساخت بالابر ستونی (ریلی) توضیح دادید که تحلیل بارگذاری و انتخاب ریل ها خیلی مهمه. سوالم اینه که اگه توی این مرحله طراحی یا مونتاژ سیستم انتقال قدرت درست انجام نشه، چه مشکلاتی ممکنه پیش بیاد؟ مثلا لقی، لرزش یا حتی خطرات ایمنی؟
با سلام، دقیقاً همین طوره. اگر تحلیل بارگذاری، طراحی ستون ها یا مونتاژ سیستم انتقال قدرت در بالابر ستونی اصولی انجام نشه، مشکلاتی مثل لرزش، لقی در حرکت، استهلاک سریع ریل ها و حتی خطرات ایمنی جدی به وجود میاد. به همین خاطر تنظیم دقیق ریل ها، انتخاب صحیح مکانیزم حرکتی و تست نهایی جزو مراحل حیاتی ساخت بالابر ستونی محسوب میشن و نباید به هیچ عنوان ساده گرفته بشن.
