بالابر هیدرولیکی
بالابر هیدرولیکی یکی از قویترین و ایمنترین دستگاه انتقال قدرت در جهان میباشد.به طوری که 80 تا 90 درصد بالابرها از ساخت بالابر هیدرولیکی استقبال میکنند. انواع بالابر هیدرولیک شامل نفربر، باری، ثابت، متحرک، صنعتی هستند. ارتفاع بالابر هیدرولیکی از 20 سانتیمتر تا 30 متر میباشد. به دو صورت ثابت و متحرک ساخته میشود. لیست قیمت بالابر هیدرولیکی با توجه به مدل ، ابعاد، ارتفاع کاری و غیره متفاوت است. جهت اطلاع از قیمت بالابر هیدرولیکی، خرید ، مشاوره رایگان و نحوه سفارش و ساخت با شماره 02155348810 یا 09190809755 تماس بگیرید.

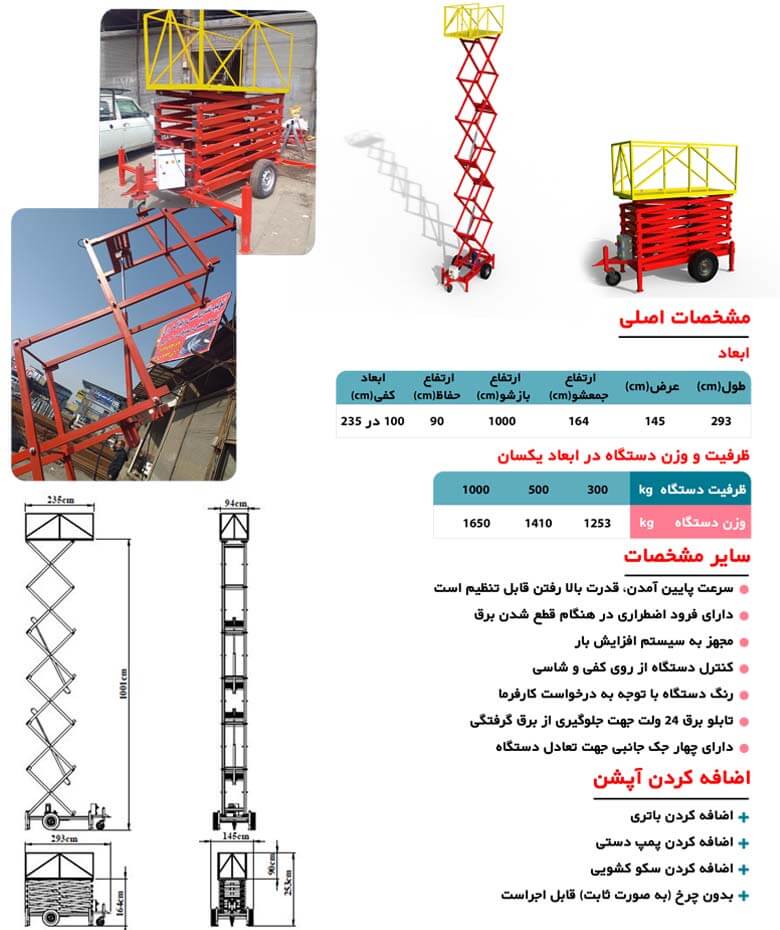

بالابر هیدرولیکی صنعتی
مشخصات بالابر هیدرولیک
- ظرفیت 300 ، 500 و 1000 کیلوگرم
- سرعت پایین آمدن و قدرت بالا رفتن قابل تنظیم است.
- دارای فرود اضطراری در هنگام قطع شدن برق
- کنترل دستگاه از روی کفی و شاسی
- مجهز به برق 24 ولت
- دارای چهار جک جانبی جهت تعادل بیشتر دستگاه
- تا ارتفاع 7 متر چرخ کارگاهی (در ظرفیت 300 کیلوگرم)
- حداکثر ارتفاع بالابر هیدرولیک 11 متر کاربردی و 13 متر دسترسی
اضافه کردن آپشن
- بدون چرخ یعنی به صورت ثابت قابل اجرا هست.
- اضافه کردن سکوی کشویی
- اضافه کردن باتری یا موتور برق
- اضافه کردن پمپ دستی
دیگر مشخصات بالابر هیدرولیک متحرک و ثابت
- با افزایش ارتفاع بالابر طول و جمع شو افزایش مییابد.
- بالابر هیدرولیکی هم به صورت متحرک و هم ثابت قابل اجار است.
- قیمت تمام شده نوع ثابت ارزانتر است.
- مجهز به حفاظ و کابین
- لولاها قابلیت گریسخور دارند.
- استفاده از قطعات هیدرولیکی و برقی در بازار ایران
- امکان شخصی سازی وجود دارد.
- نداشتن نوسان و لرزش
- دارای گارانتی 12 ماه معتبر شرکتی
- 19 سال خدمات پس از فروش محصولات
- در تناژ 500 و 1000 کیلوگرم چرخ خودرویی نصب میشود.
- قیمت بالابر هیدرولیکی سیار با ثابت متفاوت است.
- جهت ارتقاع محصول امکان تغییر بدون اطلاع قبلی وجود دارد.
- مشخصات از قبیل وزن ، ابعاد و ارتفاع در کاتالوگ موجود است.
بالابر هیدرولیکی سیار نفربر
مشخصات بالابر هیدرولیک
- استفاده از قلطکهای آلیاژی
- سرعت پایین آمدن و قدرت بالا رفتن قابل تنظیم است.
- دارای فرود اضطراری در هنگام قطع شدن برق
- کنترل دستگاه از روی کفی و شاسی
- مجهز به برق 24 ولت
- دارای چهار جک جانبی جهت تعادل بیشتر دستگاه
- بالابر هیدرولیکی سیار هست.
- به صورت تک ریل ، دو ریل و چهار ریل (ریل همان ستون یا دکل هستش)
اضافه کردن آپشن
- اضافه کردن موتور برق
- اضافه کردن باتری
- اضافه کردن پمپ دستی
- استفاده از ریل آلومینیومی
دیگر مشخصات بالابر هیدرولیک متحرک
- تک ستونه 130 کیلوگرم و دو ستونه 200 کیلوگرم بار تحمل میکند.
- ریل آهنی
- ارتفاع کاربردی از 2.5 متر تا 12 متر
- زنجیر دوبل 50 برای ریل استفاده میشود.
- جک هیدرولیک و دارای پیستون است.
- پمپ دنده ای و الکتروموتور 1400 دور برای راه اندازی جک استفاده میشود.
- استفاده از چرخ کارگاهی و خودرویی با توجه به نیاز کارفرما
- چرخ های جلو گردان و عقب تک محوره
- دارای گارانتی معتبر شرکتی
- قیمت بالابر هیدرولیکی تک ستونه کمتر از دو ستونه است.
- مدت گارانتی 12 ماه
- این دستگاه به صورت نیمه هیدرولیک کار میکند.
- مشخصات ارتفاع، وزن، ابعاد و چرخها در داخل کاتالوگ موجود است.
- جهت ارتقاع محصول امکان تغییر بدون اطلاع قبلی وجود دارد.

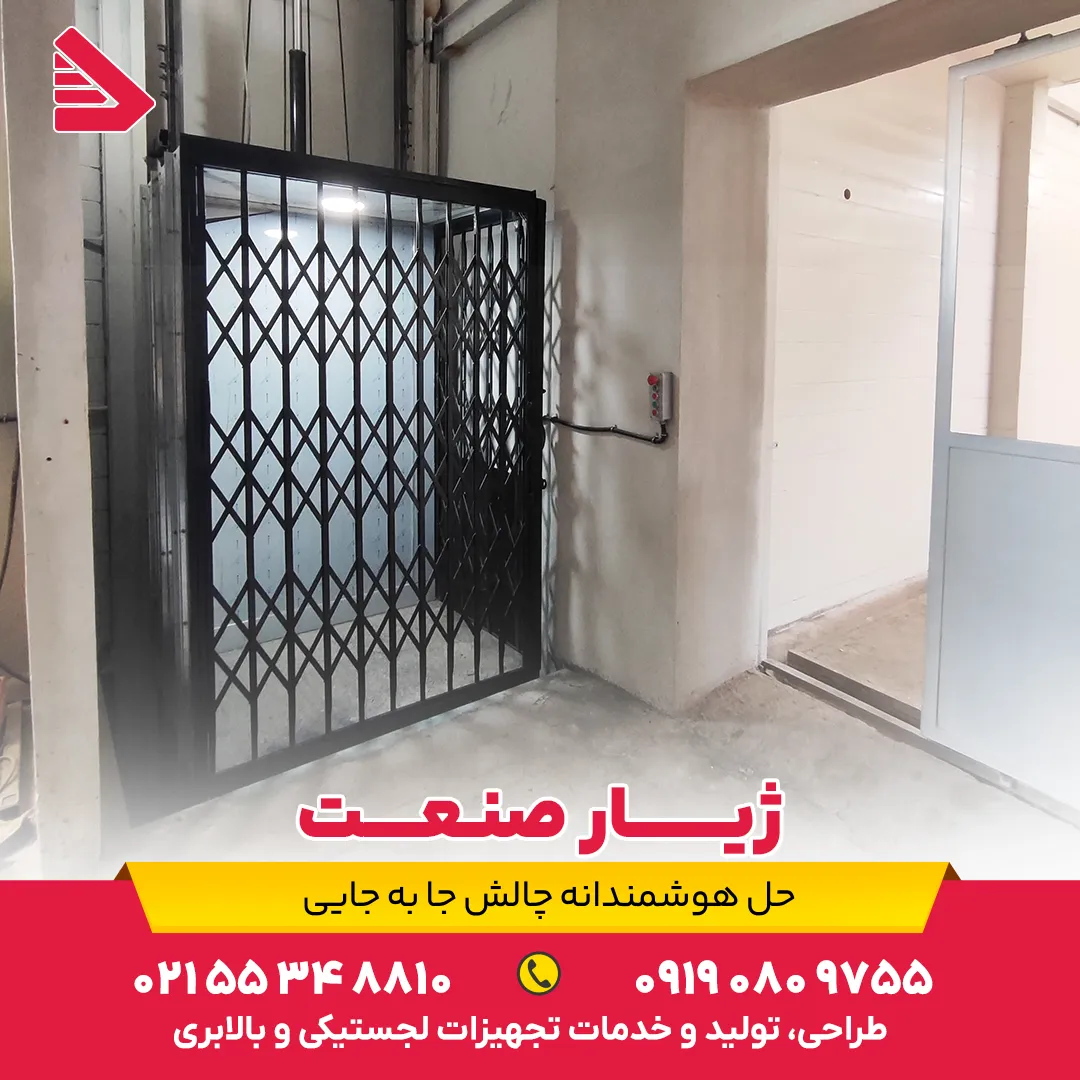

بالابر هیدرولیکی خانگی و صنعتی هوم لیفت
مشخصات بالابر هیدرولیک
- استفاده از قلطکهای آلیاژی
- سرعت پایین آمدن و قدرت بالا رفتن قابل تنظیم است.
- دارای فرود اضطراری در هنگام قطع شدن برق
- کنترل دستگاه از روی کفی و شاسی
- مجهز به برق 24 ولت
- مجهز به سنسور چشمی و آژیر صدا
- بالابر هیدرولیکی ثابت هست.
- برای مصارف خانگی ، صنعتی، مغازه، فروشگاه، کارگاه و غیره کاربرد دارد
- استفاده از زنجیر و سیم بکسل با توجه به ظرفیت و نیاز کاربر
اضافه کردن آپشن
- اضافه کردن کابین لوکس و شیشه
- نصب درب upvc یا آلومینیومی
دیگر مشخصات
- از ارتفاع یک متر تا 20 متر قابل اجرا هست
- ابعاد کفی قابل شخصی سازی
- مجهز به حفاظ
- نصب کابین امکان پذیر است.
- به صورت نیمه هیدرولیک عمل میکند.
- استفاده از قطعات موجود در بازار ایران جهت راحتی در خدمات پس از فروش
- متناسب با نیاز خریدار قابل شخصی سازی است.
- نوسان و لرزش ندارد.
- دارای گارانتی و خدمات پس از فروش
- مدت زمان گارانتی 12 ماه بعد از تحویل میباشد.
- در ظرفیت 100 کیلوگرم تا 5 تن قابل اجرا هست.
- جهت ارتقاع محصول امکان تغییر بدون اطلاع قبلی وجود دارد
برخی مشتریان نام آشنا که از ما خرید کردن
سئوالات متداول
بیشترین سئوالات و پاسخ ها آن
اساس کار بر چرخش روغن بر سیکل بسته پمپ ، شیر برقی و جک خطی است. در واقع پمپ با نیرو گرفتن از الکتروموتور، روغن را از داخل مخزن از طریق شیر برقی به داخل جک می دهد و در حالت برعکس با استفاده از نیروی وزن عملیات تکرار میشود.
به دو دسته تمام هیدرولیک و نیمه هیدرولیک تقسیم می شوند. در حالت تمام هیدرولیک بالا و پایین رفتن براساس روغن انجام می شود. در حالت نیمه هیدرولیکی نصف حرکت براساس روغن و نصف دیگر براساس کابل یا چرخ زنچیر انجام میشود.
براساس یک سیکل بسته که توسط پمپ روغن و نیروی وزن و جاذبه عملیات رفت و برگشت را طی میکند.
اجزاء شامل پمپ روغن ، الکتروموتور ، جک خطی، شریر برقی ، مخزن روغن ، فیلتر روغن، روغن نما، درب باک و شیلنگ هیدرولیگ است.
کاربرد آن برای مصارف صنعتی ، خانگی ، فروشگاهی، مغازه ، آپارتمانها مناسب است.
ارتفاع برای تمام هیدرولیک بین 0.5 متر تا 15 متر و برای نیمه هیدرولیک بین 2 متر تا 30 متر میباشد.
آکاردئونی ، ریلی ، ساختمانی ، فروشگاهی
انواع بالابر هیدرولیک کدام هستند؟
این دستگاه به چهار دسته میتوان تقسیم نمود.

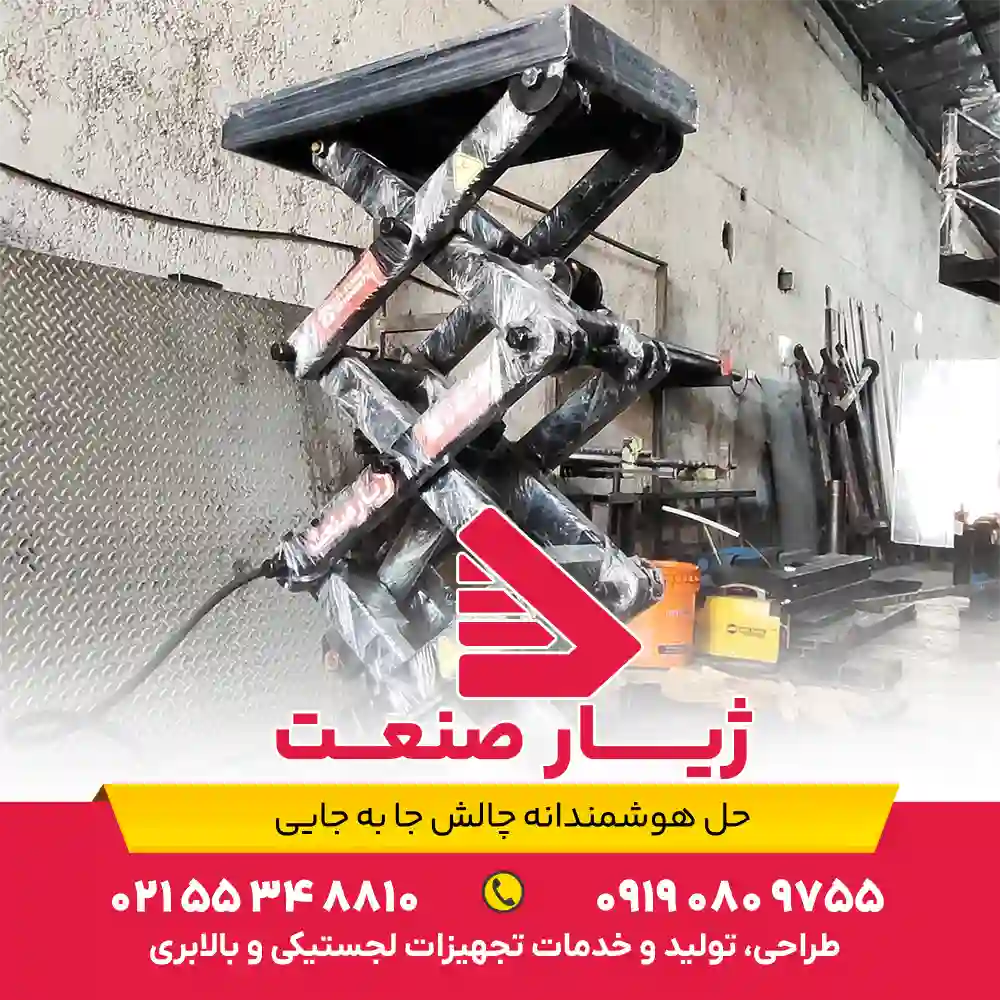

- قیچی یا آکاردئونی
- ستونی نام دیگر آن ریلی یا دکلی است.
- فروشگاهی یا رستورانی که بعضی مواقع به آن خانگی هم میگویند.
- خودرویی
نوع قیچی و ستونی هم میتواند ثابت و هم متحرک باشد، اما نوع فروشگاهی ثابت است. در ادامه هر سه مدل تشریح میکنیم.

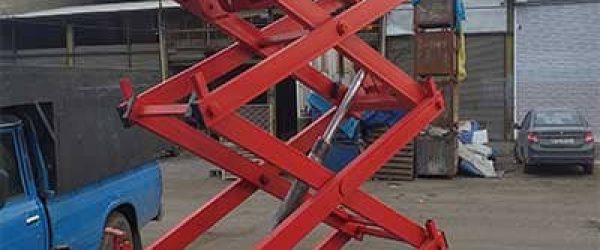

بالابر هیدرولیکی صنعتی آکاردئونی
این مدل صنعتی بیشترین کاربرد را در صنعت های مختلف دارد. به دو صورت تولید میشود:
نوع متحرک آن با دو نوع چرخ حرکت میکند:
- چرخ کارگاهی
- چرخ خودرویی
هزینه چرخ کارگاهی پایینتر از نوع خودرویی است. خصوصیات و ویژگیهای این بالابر صنعتی عبارت اند از:
- تا ارتفاع 13 متر بالابری دارند
- ظرفیت آنها از 20 کیلوگرم تا 50 تن است.
- برای جابجایی نفر و کالا مناسب است.
- ایمنی بالاتری نسبت به دیگر لیفت هوم ها دارد.
- نوسان کم
بالابر هیدرولیکی ستونی (ریلی یا دکلی) Mast lift
وقتی اسم ستونی یا ریلی به زبان میاید، خود به خود ذهن ما به وزن پایین (به دلیل سازه آلومینیوم) آن متمرکز میشود. به دو دسته کلی تقسیم میشود:
- تک ستونه
- دو ستونه
تک ستونه دارای یک ریل است، اما دو ستونه یا دو ریل میباشد یا 4 ریل است. ویژگیهای این مدل عبارت اند از:
- وزن پایین به خاظر سازه آلومینیوم
- ارتفاع بالابری تا 30 متر
- نوسان بالا مخصوصا برای تک ریل
- ارتفاع جمع شو بالا
- امنیت کمتر نسبت به قیچی
بالابر هیدرولیکی خانگی ، رستورانی ، فروشگاهی
این مدل برای خانه ، رستورانها ، فروشگاهها و کارگاهها استفاده میشود. به این صورت که دارای دو ریل است که به دیوار بولت میشوند. کفی آن توسط جک هیدرولیکی و کابل بالا و پایین میرود. برای جابجایی نیمی از کورس از دو مدل استفاده میشود.
- جابجایی با زنجیر
- جابجایی با سیم بکسل
امنیت زنچیر و چرخ زنجیر بالاتر اما گرانتر است. نحوه حرکت به این صورت است که وقتی جک یک متر حرکت میکند، کفی یا سبد با استفاده از قرقره و چرخ زنجیر 2 برابر یعنی دو متر بالا میرود. از ویژگیها یا خصوصیات این دستگاه میتوان به موارد زیر اشاره نمود:
- هزینه پایین نسبت به ریلی یا قیچی
- نوسان کمتر
- نمیتوان آن را جابجا کرد و باید ثابت باشد.
- احتمال پارگی زنجیر یا سیم بکسل وجود دارد.
- مناسب برای رستوران و مغازهها
بالابر هیدرولیکی خودرو
در تعمیرگاهها امروزه به جای اینکه چاله بکنند که از آن برای تعمیر خودرو استفاده کنند از جک هیدرولیکی خودرو استفاده میشود. علت استفاده از هیدرولیک هم به خاطر قدرت بالای آن است. با این دستگاه میتوان کامیونی با 40 تن را هم بلند کرد. دارای دو مدل است:
- نوع قیچی یا آکاردئونی
- نوع ستونی عمودی
نوع قیچی هزینه پایینتری نسبت به حالت ستونی عمودی دارد. اما جمع شو آن یه کم بالا است و باید از یک رمپ برای انتقال خودرو استفاده شود. مزایا و معایب ان به این عبارتها خلاصه میشوند:
- نوع قیچی میتوان سیار هم باشد.
- مدل ستونی تا سطح زمین هم لب به لب میشود.
- حالت ستونی نوسان کمتری دارد.
- اگز سقوط اتفاق بیوفتد، احتمال حادثه جانی زیاد است.
بالابر هیدرولیک چیست؟
یک دستگاه است که یک شی یا انسان را با استفاده از نیروی فشار داخل سیلندر توسط پیستون به بالا حرکت می دهد. هنگام برگشت، پیستون بر اثر نیروی گرانش (در صورت عمودی بودن) یا نیروی دیگر مانند فنر یا روغن (در حالت افقی) به سمت پایین حرکت می کند.
بالابر هیدرولیک بر اساس قانون پاسکال حرکت می کند. یعنی تغییر فشار روی یک مایع غیرقابل تراکم در یک ظرف بسته به طور مساوی در همه جهات عبور می کند.
مفهوم قانون پاسکال و کاربرد آن در بالابر هیدرولیکی می توان در مثال زیر مشاهده نمود. در یک طرف با وارد کردن نیروی کمی به مایع تراکم ناپذیر باعث می شود در طرف دیگر نیروی زیادی جابه جا شود و جسم سنگینی (خودرو) را به سمت بالا حرکت دهد.
بالابر هیدرولیک چگونه کار می کند؟
سیستم جک هیدرولیک با اعمال نیرو در یک نقطه به مایع غیرقابل تراکم ، نیرو را به نقطه دوم منتقل می کند. این پروسه شامل دو پیستون است که توسط یک لوله پر از روغن به هم وصل شده اند. شکل زیر حرکت و جابه جایی دو پیستون و نحوه اتصال آن ها را نشان می دهد.
هندل، روغن غیرقابل تراکم ار از یک سمت به سمت دیگر منتقل می کند و باعث می شود که نیروی زیادی در آن سمت وارد شود.
اجزای بالابر هیدرولیک را نام ببرید؟
این سیستم که براساس قانون پاسکال حرکت می کند دارای اجزای مشخصی است که نه تنها برای بالابر بلکه برای تمام سیستم های که براساس هیدرولیک کار می کنند یکسان است. در ادامه به معرفی هر یک از این قطعات می پردازیم.
مدار هیدرولیک
مدارهای هیدرولیکی جریان و فشار مایع را در سیستم، کنترل می کنند. شکل زیر تمام قسمتهای مختلف مدار هیدرولیک را نشان می دهد.
پمپ
پمپ قدرت مکانیکی را به انرژی هیدرولیکی تبدیل می کند. این سیستم ، در ورودی پمپ خلا ایجاد می کنند یعنی روغن را از مخزن وارد خط ورودی می کند و سپس به سیستم خروجی منتقل می کند. معمولا از نوع دندهای هستند.
موتور
موتور محرکی است برای تبدیل فشار روغن به گشتاور (چرخش) است. فشار و جریان انرژی روغن را می گیرد و آن را به انرژی مکانیکی چرخشی تبدیل می کند. پمپ انرژی روغن را به سیستم می فرستد.
سیلندر
سیلندر انرژی موجود در روغن را به نیرو تبدیل کرده و فشار سیالی را که توسط موتور بالابر هیدرولیک کنترل می شود، آغاز می کند.
پیستون
پیستونهای با فشار مایع به صورت خطی حرکت می کنند. در طرح های محوری ، تعدادی پیستون در یک محفظه چرخان به صورت مدور ترتیب داده می شود.
روغن یا مایع تراکم ناپذیر
روغن تراکم ناپذیر قدرت را در سیستم بالابر منتقل می کنند. بیشتر مایعات در این دستگاه ها روغن معدنی یا آب هستند. در اوایل ابتدا از آب استفاده می کردن و در اواخر قرن بیستم ار روغن استفاده می کردند. اما امروزه از گلیکول اتر (Glycol ether) ، استر ارگانوفسفات (organophosphate ester) ، پلی آلفاولفین (polyalphaolefin) ، پروپیلن گلیکول (propylene glycol) و روغن سیلیکون (silicone oil) برای کاربردهای با درجه حرارت بالا و مقاومت در برابر آتش نیز استفاده می کنند.
کاربردهای بالابر هیدرولیکی کدامند؟
از این دستگاهها برای جابجایی بار و نفر استفاده میشود. به طور کلی هر جا که ما تنوانیم در ارتفاع به آن دسترسی داشته باشیم، باید از بالابرهای هیدرولیک استفاده شود. برخی از این کاربردها با توجه به تجربه شرکت ژیار صنعت در اینجا بیان میکنیم:
- در گلخانهها برای جابجایی سینی گل و گیاه
- کتابخانهها برای جابجایی کتاب در قفسههای بالا
- مغازهها و فروشگاهها برای دسترسی به قفسه ها
- رستوران ها برای حمل غذا
- کارگاه صنعتی برای جابجایی بین طبقات و حمل بار
- در خانهها برای حمل افراد به جای آسانسور
قیمت بالابر هیدرولیکی متحرک و ثابت چقدر با هم اختلاف دارند؟
قیمت بالابر هیدرولیکی متحرک نسبت به ثابت بیشتر است. علت آن هم وجود چرخ برای دستگاه متحرک است. طبیعتا قیمت متحرک به علت وجود چرخها بیشتر است. معمولا دو نوع چرخ استفاده میشود:
- چرخ کارگاهی
- چرخ خودرویی
چرخ کارگاهیی به صورت توپر است اما نوع خودرویی خود به دو صورت عرضه میشود:
- بادی
- توپر
البته این نکته هم باید در نظر داشت که بعضی مواقع نوع ثابت، هزینه نصب جداگانه میگیرند. در این حالت قیمتها با هم برابر میشودند. قیمت نصب خدمات ژیار صنعت رایگان است.
نصب و راهاندازی بالابر هیدرولیکی چگونه انجام میشود؟
اگر دارای چرخ باشد نیاز به راهاندازی ندارد. اما اگر ثابت باشد باید آن را نصب کنید، که به این صورت است:
- بالابر قیچی یا باید در چاله یا زمین به شاسی چوش داده شود.
- نوع مغازه ای یا فروشگاهی باید به دیوار بولت شود.
- نوع خودرویی هم ببه زیمن بولت یا جوش داده شود.
ارتفاع بالابر هیدرولیکی چند متر است؟
ارتفاع بستگی به نوع کاربری دارد. مثلا در تعمیرگاه خودرو از کف 2 متر است. برای دیگر کاربردها به صورت زیر است:
- ارتفاع مصارفی رستورانی ، خانگی ، فروشگاهی و مغازه ایی از 20 سانتیمتر تا 15 متر متفاوت است.
- در صنعت تا 35 متر نیز استفاده میشود.
بالابر هیدرولیکی خانگی با صنعتی چه فرقی دارد؟
بالابرهای هیدرولیکی خانگی معمولا ثابت هستند و به صورت آسانسور به دیوار متصل میشوند. اما نوع صنعتی به صورت ثابت و متحرک ساخته میشود. سیستمهای خانگی معمولا برای حمل نفر و کالا با ظرفیت کم است.
