تابلو برق داک لولر چیست و چگونه کار می‌کند؟
داک لولر از سه بخش اصلی سازه، هیدرولیک و برق تشکیل می‌شود و تابلو برق در بخش برق، نقش مغز سیستم و کنترل‌کننده عملکرد داک لولر را بر عهده دارد.
علت این محدودیت‌ها جلوگیری از برخورد باله با کامیون در هنگام باز شدن و نیز جلوگیری از برخورد باله با شاسی داک لولر در هنگام بسته شدن است.
وظیفه تابلو برق در عملکرد داک لولر
- تابلو برق وظیفه کنترل حرکت بخش‌های متحرک داک لولر را بر عهده دارد.
- در حرکت رو به بالا، سکوی متحرک تا رسیدن به حد مثبت ۶۰ حرکت می‌کند.
- تا زمانی که سکو به حداکثر کورس خود نرسیده و میکروسوئیچ حد بالای آن فعال نشده باشد، فرمان باز شدن باله صادر نمی‌شود.
- زمانی که سکوی متحرک در کورس منفی قرار دارد، فرمان بسته شدن باله انجام نمی‌شود.
علت این محدودیت‌ها جلوگیری از برخورد باله با کامیون در هنگام باز شدن و نیز جلوگیری از برخورد باله با شاسی داک لولر در هنگام بسته شدن است.
تابلو برق چگونه به داک لولر فرمان می‌دهد؟
- برای سکوی متحرک دو شاسی بالا و پایین و برای باله نیز دو شاسی باز و بسته در نظر گرفته شده است.
- در مدار لحظه‌ای، برای حرکت هر بخش باید شاسی در حالت فشرده نگه داشته شود و با رها کردن آن، حرکت متوقف می‌شود.
- برای انجام عملیات بارگیری با داک لولر، ابتدا سکوی متحرک به بالاترین حد خود می‌رسد و میکروسوئیچ حد بالای سکو فعال می‌شود.
- پس از آن امکان باز شدن باله فراهم می‌شود.
- سپس با فرمان پایین، سکوی متحرک در حالی که باله باز است وارد کورس منفی می‌شود تا استوپر مکانیکی زیر باله به شاسی داک لولر برسد و حرکت متوقف شود.
- برای بازگرداندن داک لولر به حالت استراحت، ابتدا سکوی متحرک به حداکثر کورس خود می‌رسد، باله بسته می‌شود و سپس سکوی متحرک به موقعیت استراحت بازمی‌گردد.
فرمان دستی، اتوماتیک و ترکیبی
حالت دستی
اپراتور مراحل عملکرد داک لولر را با شاسی‌ها کنترل می‌کند و برای حرکت، شاسی مربوط به سکوی متحرک یا باله را در جهت موردنظر نگه می‌دارد.
حالت اتوماتیک
دو فرمان «بارگیری» و «استراحت» وجود دارد. با فشردن فرمان بارگیری، مراحل لازم برای قرار گرفتن داک لولر در وضعیت بارگیری به‌صورت متوالی انجام می‌شود.
حالت ترکیبی
با توجه به نیاز کارفرما قابل اجراست؛ به این معنا که در برخی تابلوها هر دو شیوه فرمان‌دهی استفاده می‌شود و در برخی پروژه‌ها تنها مدار لحظه‌ای مورد استفاده قرار می‌گیرد.
نمای داک لولر در حالت نصب شده
ویدیو عملکرد داک لولر
انواع تابلو برق داک لولر بر اساس نوع مدار فرمان
تابلو برق داک لولر از نظر مدار فرمان در دو ساختاری که ژیار صنعت تولید و تجربه کرده است، شامل تابلو برق رله فرمانی و تابلو برق الکترونیکی است. هرکدام از این دو روش، شیوه متفاوتی برای اجرای مدار فرمان دارند و انتخاب آن باید با توجه به نیاز پروژه و شرایط بهره‌برداری انجام شود.
تابلو برق رله فرمانی داک لولر
در تابلو برق رله فرمانی، عملکرد داک لولر با استفاده از تجهیزات مدار فرمان و رله‌ها کنترل می‌شود. ژیار صنعت با توجه به تجربه سالیان خود در ساخت و نصب داک لولر، برای تابلو برق داک لولر از این روش استفاده می‌کند.
هزینه ساخت و نگهداری پایین‌تر
سازگار با مدارهای روشن و ساده داک لولر
تعمیر و سرویس آسان
قابل اعتماد و با طول عمر بالا
تابلو برق الکترونیکی داک لولر
در این مدل، مدار فرمان بر پایه برد الکترونیکی طراحی می‌شود. ژیار صنعت این نوع تابلو را نیز تولید کرده و برای اجرای فرمان داک لولر مورد استفاده قرار داده است.
طراحی اختصاصی برد الکترونیکی زمان‌بر است و ایرادات آن به مرور مشخص می‌شود.
نیاز بیشتر به پشتیبانی شرکت سازنده
نیاز به تخصص بیشتر برای نصب و راه‌اندازی
تفاوت تابلو رله فرمانی و الکترونیکی در داک لولر
تفاوت این دو مدل فقط به نوع قطعات مدار فرمان محدود نمی‌شود؛ تعمیرپذیری، سرویس، میزان تخصص موردنیاز و پشتیبانی پس از نصب نیز در انتخاب آن‌ها اهمیت دارد.
با توجه به تجربه ژیار صنعت در نصب و بهره‌برداری داک لولر، استفاده از رله فرمانی به‌عنوان راهکار اصلی تابلو برق داک لولر انتخاب شده است.

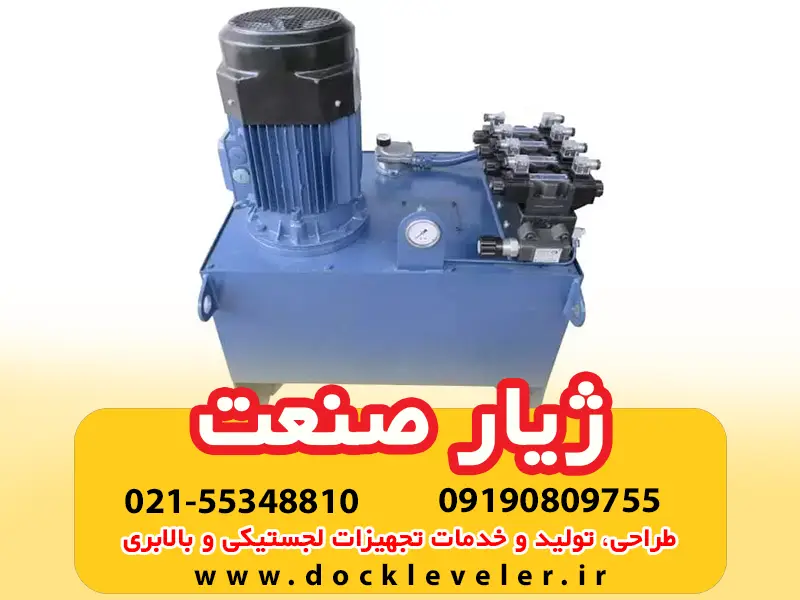

رابطه تابلو برق با پاوریونیت و شیر برقی داک لولر
تابلو برق داک لولر از دو بخش اصلی مدار قدرت و مدار فرمان تشکیل می‌شود. این دو بخش در کنار پاوریونیت و شیرهای کنترل جهت، نحوه حرکت جک‌های هیدرولیک را کنترل می‌کنند.
فرمان راه‌اندازی الکتروموتور و کنترل بوبین شیر برقی
تعیین مسیر جریان روغن هیدرولیک از پاوریونیت به جک
تبدیل جریان روغن هیدرولیک به حرکت بخش‌های متحرک داک لولر
حرکت سکوی متحرک و باله با ترتیب اولویت حرکت
1- نقش تابلو برق در کنترل پاوریونیت
برای حرکت جک هیدرولیک به سمت بالا، الکتروموتور توسط مدار قدرت تابلو برق راه‌اندازی می‌شود. با شروع به کار الکتروموتور، پمپ پاوریونیت شروع به تولید دبی روغن هیدرولیک می‌کند. دبی تولیدشده توسط پمپ از طریق شیرهای کنترل جهت که روی پاوریونیت قرار دارند، به سمت جک هیدرولیک هدایت می‌شود.
مدار قدرت
راه‌اندازی الکتروموتور و پمپ پاوریونیت
مدار فرمان
فرمان به بوبین شیر برقی و تعیین مسیر روغن
2- رابطه تابلو برق و شیر برقی
شیر برقی وظیفه کنترل مسیر جریان روغن در مدار هیدرولیک را بر عهده دارد و فرمان آن از مدار فرمان تابلو برق صادر می‌شود. شیرهای برقی دارای فرمان‌های مختلفی هستند و نوع فرمان آن‌ها در طراحی مدار قدرت و مدار فرمان تابلو برق مؤثر است.شیر برقی مورد استفاده ژیار صنعت دو بوبین، وسط بسته و 4/3 است؛ یعنی دارای چهار پورت و سه وضعیت است.
- دو بوبین
- وسط بسته
- 4/3
- چهار پورت
- سه وضعیت
3- عملکرد تابلو برق در حرکت سکوی متحرک و باله
سکوی متحرک
حرکت به سمت بالا
الکتروموتور و بوبین شیر برقی برق‌دار می‌شوند و سکوی متحرک به سمت بالا حرکت می‌کند.
حرکت به سمت پایین
فقط شیر برقی برق‌دار می‌شود؛ زیرا جک سکوی متحرک یک‌طرفه است و پایین آمدن سکو با نیروی وزن آن انجام می‌شود.
باله (Lip)
حرکت رفت (باز شدن باله)
الکتروموتور و شیر برقی برق‌دار می‌شوند.
حرکت برگشت (بسته شدن باله)
الکتروموتور و شیر برقی دوباره برق‌دار می‌شوند.
4- بخش اطلاعات موردنیاز برای طراحی
فرمان شیر برقی
تک‌فاز یا سه‌فاز بودن الکتروموتور
توان الکتروموتور برای انتخاب رنج قطعات
یک‌طرفه یا دوطرفه بودن جک هیدرولیک باله یا سکوی متحرک
نحوه بسته شدن مدار هیدرولیک با پاوریونیت
طراحی تابلو برق باید بر اساس مشخصات واقعی سیستم هیدرولیک انجام شود
برای طراحی مدار قدرت و فرمان، مشخصات الکتروموتور، نوع فرمان شیر برقی، نوع جک و نحوه بسته شدن مدار هیدرولیک یا پاوریونیت باید مشخص باشد.
استاندارد فرمان‌دهی تابلو برق داک لولر چگونه است؟
منطق فرمان‌دهی داک لولر بر اساس تجربه اجرایی ژیار صنعت طراحی شده است تا عملکردی ایمن، دقیق و قابل اعتماد را در اختیار شما قرار دهد.
فرمان لحظه‌ای داک لولر چگونه عمل می‌کند؟
در حالت فرمان لحظه‌ای، حرکت داک لولر تا زمانی ادامه پیدا می‌کند که اپراتور شاسی مربوطه را نگه دارد. با رها کردن شاسی، فرمان حرکت قطع می‌شود.
فرمان‌های سکوی متحرک
شاسی بالا (UP DOCK)
شاسی پایین (DOWN DOCK)
فرمان‌های باله یا زبانه
باله باز (UP LIP)
باله بسته (DOWN LIP)
ترتیب فرمان برای انجام عملیات بارگیری با داک لولر
1: بالا رفتن سکوی متحرک
با نگه داشتن شاسی بالا، سکوی متحرک به حداکثر کورس خود بالا می‌رود.
2: فعال شدن میکروسوئیچ
با رسیدن سکو به حد بالای خود، میکروسوئیچ حد بالای سکوی متحرک فعال می‌شود.
3: باز شدن باله
پس از فعال شدن میکروسوئیچ، فرمان باز شدن باله صادر شده و باله تا حد بالای خود باز می‌شود.
4: پایین آمدن سکوی متحرک
با فعال کردن شاسی پایین، سکوی متحرک در حالی که باله باز است به سمت کورس منفی حرکت می‌کند.
5: توقف روی استوپر
استوپر مکانیکی زیر باله به شاسی داک لولر می‌رسد و حرکت متوقف می‌شود.
هشدار مهم
تا زمانی که سکوی متحرک به حد بالای خود نرسیده و میکروسوئیچ حد بالا فعال نشده باشد، فرمان باز شدن باله صادر نمی‌شود. همچنین زمانی که سکوی متحرک در کورس منفی قرار دارد، فرمان بسته شدن باله انجام نمی‌شود؛ زیرا بسته شدن باله در این موقعیت می‌تواند باعث برخورد آن با شاسی داک لولر شود.
فرمان اتوماتیک داک لولر چگونه عمل می‌کند؟
در حالت اتوماتیک، با فشردن دو دکمه اصلی، توالی عملیات به‌صورت خودکار انجام می‌شود.
بارگیری
با فشردن این دکمه، توالی عملیات بارگیری به‌صورت خودکار اجرا می‌شود.
استراحت
با فشردن این دکمه، داک لولر مراحل لازم برای برگشت به وضعیت استراحت یا حالت پیش‌فرض را طی می‌کند.
تفاوت اصلی در این است که در حالت لحظه‌ای، اپراتور مراحل حرکت را به ترتیب کنترل می‌کند؛ اما در حالت اتوماتیک، توالی تعریف شده با یک فرمان اجرا می‌شود.
فرمان ترکیبی داک لولر چیست؟
در برخی پروژه‌ها، با توجه به نیاز کارفرما می‌توان فرمان لحظه‌ای و اتوماتیک را به‌صورت ترکیبی در تابلو برق در نظر گرفت.
در برخی تابلوها نیز فقط یکی از این دو روش استفاده می‌شود. انتخاب نوع فرمان باید هنگام طراحی تابلو برق مشخص شود، زیرا منطق مدار فرمان بر اساس روش بهره‌برداری موردنظر تنظیم می‌شود.
ترکیبی
اتوماتیک
لحظه‌ای
نوع فرمان تابلو برق باید هنگام طراحی مشخص شودريال؛ زیرا منطق مدار فرمان براساس روش بهره برداری مورد نظر تنظیم می‌شود.
نمونه تابلو برق داک لولر لحظه ای و ترکیبی
فیلم عملکرد دادک لولر

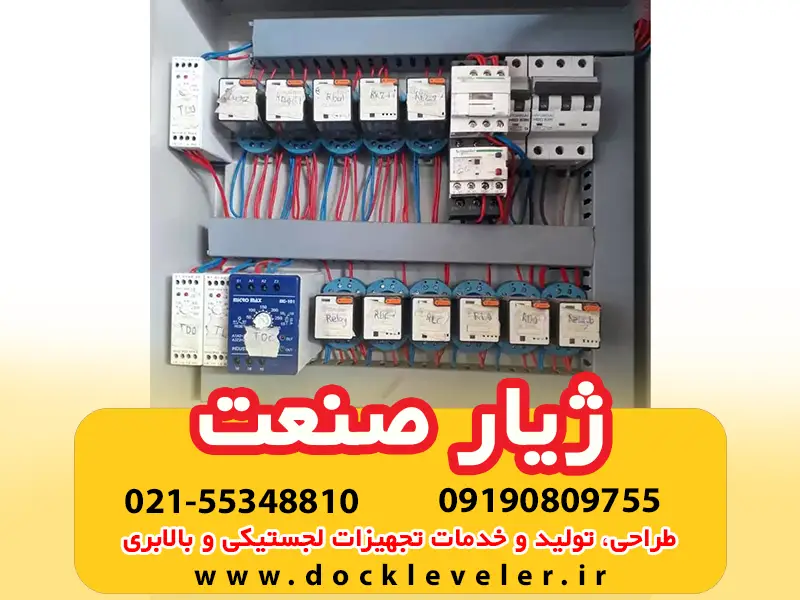

مشخصات تابلو برق رله فرمانی داک لولر ژیار صنعت
تابلو برق رله فرمانی ژیار صنعت با استفاده از تجهیزات مدار قدرت و فرمان و قطعات با برندهای مشخص مونتاژ می‌شود. انتخاب قطعات بر اساس نوع عملکرد تابلو و نیاز مدار انجام می‌شود.
قطعات مدار فرمان، قدرت و حفاظت
| قطعه | برند | توضیح کوتاه |
|---|---|---|
| کنترل فاز | میکرومکس / شیوا امواج | کنترل وضعیت فازهای برق ورودی |
| رله ۱۱ پایه | فیندر / هیوندا | استفاده در مدار فرمان |
| بی‌متال | اشنایدر / هیوندا | حفاظت الکتروموتور در مدار قدرت |
| تایمر | فیندر | ایجاد اینترلاک در مدار |
| میکروسوئیچ | CNTD | تشخیص موقعیت مکانیکی |
| چراغ سیگنال | ایرانی | نمایش وضعیت مدار، ۲۲۰ ولت |
| کلید امرجنسی | ایران | نوع قارچی |
| فیوز سه فاز | چانت/ هیوندا | حفاظت مدار سه فاز |
| کنتاکتور | اشنایدر/ هیوندا | قطع و وصل مدار قدرت |
تابلو، ترمینال و سیم‌کشی
تابلو برق
تابلو برق ۴۰×۳۰ سانتی‌متر برند: تابلو سازه
ترمینال نمره ۴
برند: رعد
سیم و کابل
سیم و کابل ایرانی مرغوب

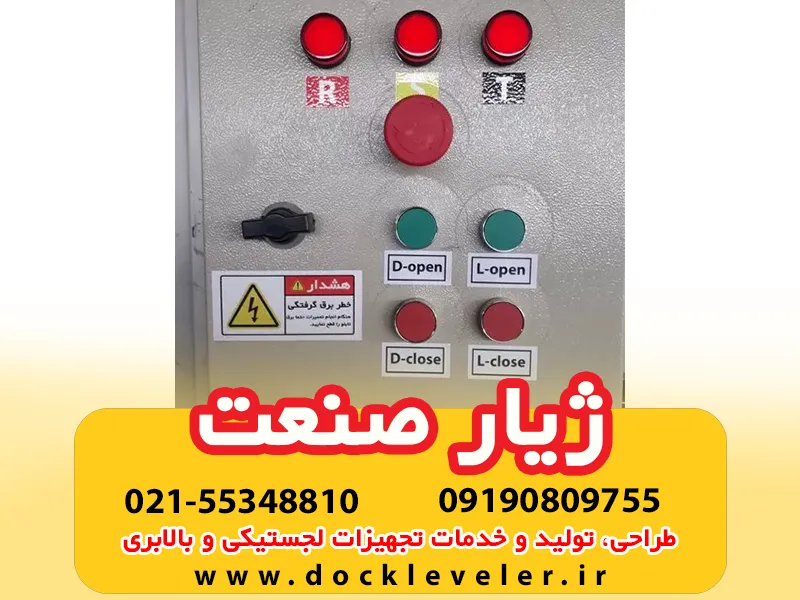

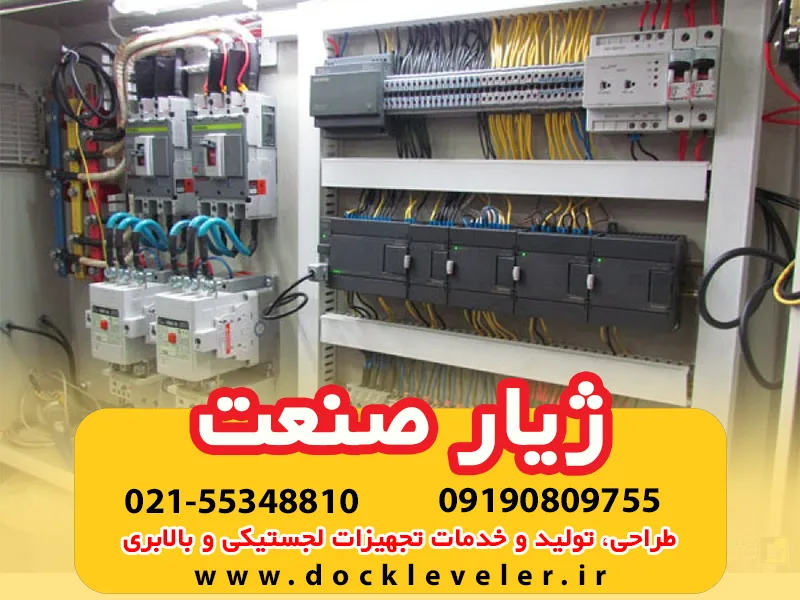

تصاویر واقعی داخل تابلو و قطعات
چه نوع تابلو برقی برای داک لولر مناسب است؟
انتخاب تابلو برق داک لولر فقط بر اساس ظاهر تابلو یا تعداد شاسی‌ها انجام نمی‌شود. مدار فرمان و قدرت باید متناسب با مشخصات الکتروموتور، نوع شیرهای برقی، نوع جک‌های هیدرولیک و نحوه بسته شدن مدار پاوریونیت طراحی شود.
به همین دلیل، قبل از طراحی یا سفارش تابلو برق باید مشخصات سیستم موجود بررسی شود.
برای طراحی تابلو برق داک لولر چه اطلاعاتی لازم است؟
فرمان شیر برقی
نوع و نحوه فرمان شیرهای برقی باید مشخص باشد؛ زیرا مدار فرمان و قدرت تابلو بر اساس آن طراحی می‌شود.
تک‌فاز یا سه‌فاز بودن الکتروموتور
نوع برق الکتروموتور باید مشخص باشد تا تجهیزات مدار قدرت متناسب با آن انتخاب شوند.
توان الکتروموتور
توان الکتروموتور برای تعیین رنج مناسب تجهیزات مدار قدرت اهمیت دارد.
یک‌طرفه یا دوطرفه بودن جک
باید مشخص شود جک هیدرولیک مربوط به باله یا سکوی متحرک یک‌طرفه است یا دوطرفه.
نوع تابلو برق صرفاً بر اساس نام یا مدل داک لولر تعیین نمی‌شود.
در طراحی تابلو، مشخصات واقعی مدار هیدرولیک و پاوریونیت اهمیت دارد. به همین دلیل ممکن است برای داک لولرهایی با عملکرد مشابه، در صورت تفاوت در مشخصات الکتروموتور، شیرهای برقی یا نحوه بسته شدن مدار هیدرولیک، طراحی تابلو نیز متفاوت باشد.
مدل داک لولر به‌تنهایی برای طراحی تابلو کافی نیست؛ مشخصات مدار هیدرولیک و تجهیزات الکتریکی باید بررسی شود.
تابلو برق را چگونه برای سفارش مشخص کنیم؟
اگر تابلو برق برای یک داک لولر موجود است، اطلاعات مربوط به الکتروموتور، شیرهای برقی، نوع جک‌ها و مدار پاوریونیت باید مشخص باشد. در صورتی که تابلو برای یک داک لولر جدید طراحی می‌شود، این اطلاعات باید هنگام طراحی پروژه در اختیار سازنده قرار گیرد.
- مشخصات الکتروموتور
- تک‌فاز یا سه‌فاز بودن
- توان الکتروموتور
- نوع فرمان شیر برقی
- نوع جک هیدرولیک
- نحوه بسته شدن مدار پاوریونیت
چه نوع فرمانی برای تابلو داک لولر انتخاب کنیم؟
در بخش‌های قبلی نحوه عملکرد فرمان لحظه‌ای، اتوماتیک و ترکیبی توضیح داده شد؛ بنابراین اینجا فقط تصمیم‌گیری را مطرح می‌کنیم.
فرمان ترکیبی
در پروژه‌هایی که کارفرما نیاز دارد هر دو روش فرمان در اختیارش باشد.
فرمان اتوماتیک
برای سیستمی که عملیات بارگیری یا برگشت به حالت استراحت با یک فرمان اجرا می‌شود.
فرمان لحظه‌ای
برای سیستم‌هایی که کنترل حرکت توسط اپراتور و با نگه داشتن شاسی انجام می‌شود.
چه زمانی تابلو برق سفارشی لازم است؟
اگر مشخصات الکتریکی یا هیدرولیکی پروژه با یک تابلو از پیش تعریف‌شده مطابقت نداشته باشد، می‌توان تابلو را بر اساس اطلاعات همان پروژه طراحی کرد.
در این حالت، قبل از طراحی باید اطلاعات موردنیاز سیستم از جمله مشخصات الکتروموتور، فرمان شیرهای برقی، نوع جک و مدار پاوریونیت مشخص شود
خرید و قیمت تابلو برق داک لولر؛ سفارش چگونه انجام می‌شود؟
برای خرید تابلو برق داک لولر، ابتدا باید مشخصات الکتریکی و هیدرولیکی سیستم بررسی شود. قیمت تابلو نیز بر اساس مشخصات تابلو و تجهیزات موردنیاز تعیین می‌شود؛ بنابراین ارائه یک قیمت دقیق بدون مشخص بودن اطلاعات فنی پروژه امکان‌پذیر نیست.
قیمت تابلو برق همسطح کننده به چه عواملی بستگی دارد؟
نوع تابلو و مدار فرمان
نوع مدار فرمان موردنظر، مانند رله فرمانی یا برد الکترونیکی، در ساخت تابلو مؤثر است.
مشخصات الکتروموتور
نوع برق و توان الکتروموتور در انتخاب تجهیزات مدار قدرت و طراحی تابلو تأثیر دارد.
تجهیزات مورد استفاده
نوع، برند و تعداد تجهیزات موردنیاز تابلو، از جمله تجهیزات قدرت، فرمان و حفاظت، در هزینه نهایی مؤثر است.
مدار هیدرولیک و پاوریونیت
نوع مدار هیدرولیک و تجهیزات مرتبط با آن باید با مدار تابلو هماهنگ باشد.
نحوه فرمان‌دهی
فرمان لحظه‌ای، اتوماتیک یا ترکیبی، بسته به نیاز پروژه، روی طراحی تابلو اثر می‌گذارد.
برای خرید تابلو برق داک لولر چه اطلاعاتی ارسال کنیم؟
برای اینکه بررسی فنی و اعلام قیمت دقیق‌تر انجام شود، کارفرما بهتر است اطلاعات زیر را ارسال کند:
- توان و مشخصات الکتروموتور
- تک‌فاز یا سه‌فاز بودن موتور
- مشخصات شیرهای برقی
- نوع جک‌های هیدرولیک
- اطلاعات پاوریونیت
- نوع فرمان موردنظر
- در صورت وجود، عکس تابلو برق فعلی
- در صورت وجود، عکس پاوریونیت و تجهیزات هیدرولیک
برای خرید تابلو برق داک لولر چه اطلاعاتی ارسال کنیم؟
برای اینکه بررسی فنی و اعلام قیمت دقیق‌تر انجام شود، کارفرما بهتر است اطلاعات زیر را ارسال کند:
- توان و مشخصات الکتروموتور
- تک‌فاز یا سه‌فاز بودن موتور
- مشخصات شیرهای برقی
- نوع جک‌های هیدرولیک
- اطلاعات پاوریونیت
- نوع فرمان موردنظر
- در صورت وجود، عکس تابلو برق فعلی
- در صورت وجود، عکس پاوریونیت و تجهیزات هیدرولیک
مراحل سفارش تابلو برق داک لولر
۱. ارسال مشخصات
کارفرما اطلاعات فنی، عکس‌ها یا مشخصات تابلو و تجهیزات موجود را ارسال می‌کند.
۲. بررسی فنی
اطلاعات ارسال‌شده برای تعیین ساختار و تجهیزات موردنیاز تابلو بررسی می‌شود.
۳. تعیین مشخصات و قیمت
پس از مشخص شدن مشخصات فنی، ساختار تابلو و تجهیزات موردنیاز مشخص شده و قیمت اعلام می‌شود.
۴. تولید تابلو
پس از مشخص شدن مشخصات فنی، ساختار تابلو و تجهیزات موردنیاز مشخص شده و قیمت اعلام می‌شود.
خرید تابلو برق آماده یا طراحی متناسب با پروژه؟
اگر مشخصات تابلو موردنیاز از قبل مشخص باشد، فرآیند سفارش می‌تواند بر اساس همان مشخصات انجام شود.
اما اگر تابلو باید با الکتروموتور، شیرهای برقی، جک‌ها و پاوریونیت یک سیستم موجود هماهنگ شود، ابتدا اطلاعات فنی سیستم بررسی می‌شود.
برای جلوگیری از خرید تابلو نامتناسب، قبل از سفارش باید مشخصات سیستم واقعی داک لولر بررسی شود.
فروش تابلو برق داک لولر ژیار صنعت
ژیار صنعت تابلو برق مورد استفاده در سیستم‌های داک لولر را طراحی و تولید می‌کند و امکان بررسی مشخصات پروژه پیش از سفارش وجود دارد.
برای دریافت اطلاعات فنی و بررسی سفارش، می‌توانید مشخصات تابلو یا تجهیزات موجود را ارسال کنید تا نیاز پروژه بررسی شود
سئوالات متداول
بیشترین سئوالاتی که در مورد تابلو برق می پرسند
تابلو برق داک لولر چقدر هزینه دارد؟
اگر دارای سیستم اتوماتیک باشد بین 35 تا 40 میلیون هزینه بردار است.
منظور از سیستم اتوماتیک چیست؟
با زدن یک دکمه یا شستی عملیات کامل بارگیری انجام شود.
برای مدار فرمان همسطح کننده PLC، الکترونیکی یا رله فرمانی بهتر است؟
رله فرمانی به علت سادگی کار و تعمیرات بهتر است.
برای ساخت تابلو برق همسطح کننده چقدر زمان نیاز است تا تحویل داده شود؟
2 روز کاری
برای کل استان‌ها و شهرها ارسال دارید؟
بله، ارسال داریم.
تعمیرات تابلو برق همسطح کننده انجام می‌دید؟
بله، علاوه بر تمییرات تابلو، تعمیرات داک لولر به صورت اساسی نیز انجام می‌شود.
