معرفی انواع بالابر
بالابر یک دستگاهی است که انسان یا بار را در ارتفاعات به صورت عمودی و افقی جابجا میکند. شاید این سادهترین معرفی انواع بالابر باشد. با این تعریف سازندگان و طراحان زیادی توانستهاند تا به امروز انواع بالابر را طراحی و تولید کنند.| دستهبندی | انواع | ویژگیها / کاربرد |
|---|---|---|
| نوع جابجایی | ثابت، متحرک (هل دادنی، یدککش، خودکششی) | ثابت در یک مکان نصب میشود، متحرک قابل حمل بین مکانهاست |
| نوع حرکت | افقی، عمودی، ترکیبی | افقی برای جابجایی ساده، عمودی تا ۴۰ متر، ترکیبی برای دسترسی همزمان |
| نوع کاربری | نفربر، باری | نفربر نیازمند ایمنی بالا، باری از ۲۰ کیلو تا ۵۰ تن |
| صنعتی / تخصصی | آکاردئونی، ستونی، مفصلی، تلسکوپی، عنکبوتی، وینچی | کاربرد در صنعت، کشاورزی، فروشگاهی، مناطق ناهموار |
| بالابر برقی | بر پایه برق | تمیز، کمهزینه، اما ظرفیت پایین و ایمنی کمتر |
| بالابر هیدرولیکی | بر پایه روغن | ظرفیت بالا، ایمن، اما امکان روغنریزی و هزینه بیشتر |
| بالابر ساختمانی | خانگی، آپارتمانی، وینچی | مناسب حمل مصالح یا نفرات در ساختمان |
| بالابر بیمار | لیفت جلیقهای، پلهای، نشیمنگاه | برای جابجایی بیمار در خانه یا بیمارستان |
| بالابر خودرویی | نصب روی کامیون یا خودرو | کاربرد در تعمیر خودرو و دسترسی در ارتفاعات |
- از لحاط نوع ثابت و متحرک
- از جهت نوع حرکت افقی ، عمودی یا ترکیبی
- از لحاظ نوع حمل نفربر (جابجایی انسان) یا باری (حمل تجهیزات)
- از لحاظ نوع کاربر هیدرولیکی ، برقی ، ساختمانی ، خانگی ، صنعتی
معرفی انواع بالابر ثابت و متحرک
منظور از بالابر ثابت یا بالابر متحرک این است که دستگاه قابل جابجایی است یا نه که اگر قابل جابجایی باشد باز خودش به دو دسته تقسیم میشود:- هلی یا یدک
- بالابر آکاردئونی خودکششی
نوع هلی یا یدک Manually Propelled
یعنی دستگاه دو ، سه یا چهار چرخ دارد که باید برای جابجاییاش یا باید هل بدیم یا آن را به یک خودرو حمل بار یدک کنیم. کار کردن با این دستگاه کمی سخت و حوصله سربر است.
نوع خودکشش Self-propelled lift
این دستگاه خودش موتور دارد و نیازی به هل یا یدک ندارد. البته هزینه آن نسبت به یدک کمی بیشتر است. کار کردن با آن لذت بخش میباشد.
نوع ثابت در یکجا فیکس میشود و عمل جابجایی، انجام میدهد. کار کردن با این سیستم بسیار راحت و آسان است.

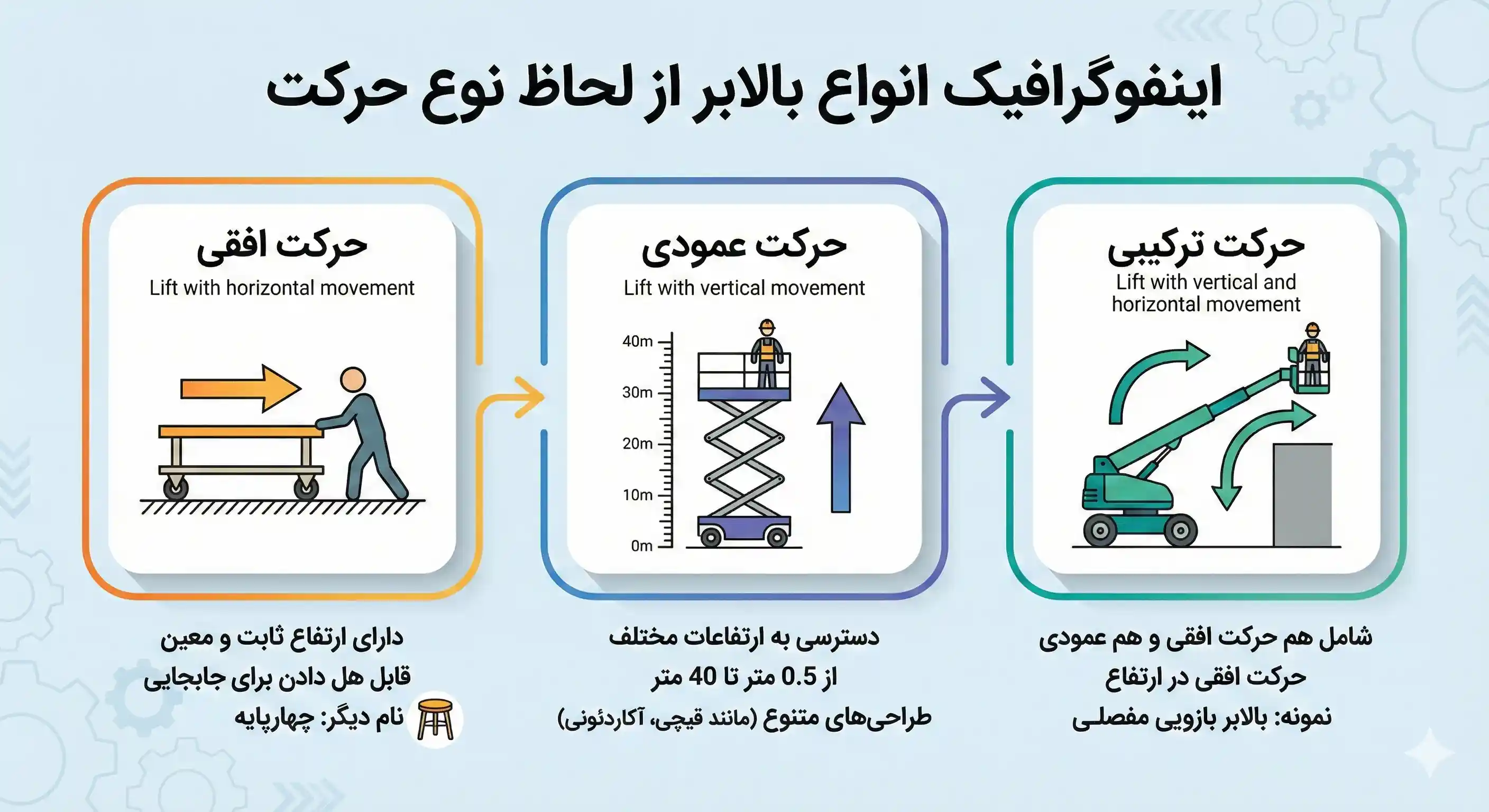

معرفی انواع بالابر از لحاظ نوع حرکت
انواع بالابر از جهت نوع حرکت به سه دسته تقسیم میشوند:
- نوع حرکت افقی
- نوع حرکت عمودی
- نوع حرکت ترکیبی
از لحاظ نوع حرکت افقی Lift with horizontal movement
این دستگاه دارای یک ارتفاع معین فیکس است. که برای انجام عملیات های مختلف میتوان آن را هل داد و به مکان مورد نظر خود رسید. نام دیگر این دستگاه چهارپایه است.
از لحاظ نوع حرکت عمودی Lift with vertical movement
در این سیستم ، میتوان به ارتفاعات مختلف از لحاظ عمودی دسترسی داشته باشید. حرکت عمودی از 0.5 متر تا 40 متر نیز وجود دارد. حالا خود این دستگاه به روشهای مختلفی طراحی و ساخته میشود.
از لحاظ نوع حرکت ترکیبی Lift with vertical and horizontal movement
منظور از حرکت ترکیبی یعنی هم حرکت افقی و هم حرکت عمودی است. یعنی شما علاوه بر حرکت عمودی در ارتفاعات حرکت افقی هم دارید. شکل زیر نمونه از سیستم ترکیبی است.
انواع بالابر از لحاظ نفربر یا باری
منظور از بالابر نفربر یعنی انواع بالابری که انسان را در ارتفاعات جابجایی میکنند. این سیستم چون با جان انسان در ارتباط است، باید دارای امنیت بالایی باشد. مدلهای مختلفی دارد که در شکل زیر انواع آن را میبینید.
بالابر باری یعنی جابجایی کالا یا تجهیزات در ارتفاعات است. این سیستم در تناژ یا ظرفیت 20 کیلوگرم تا 50 تن است. پس باید هزینه بیشتری برای تناژهای بالابر بپردازیم. شکل زیر چند نوع از این مدل را نشان میدهد.

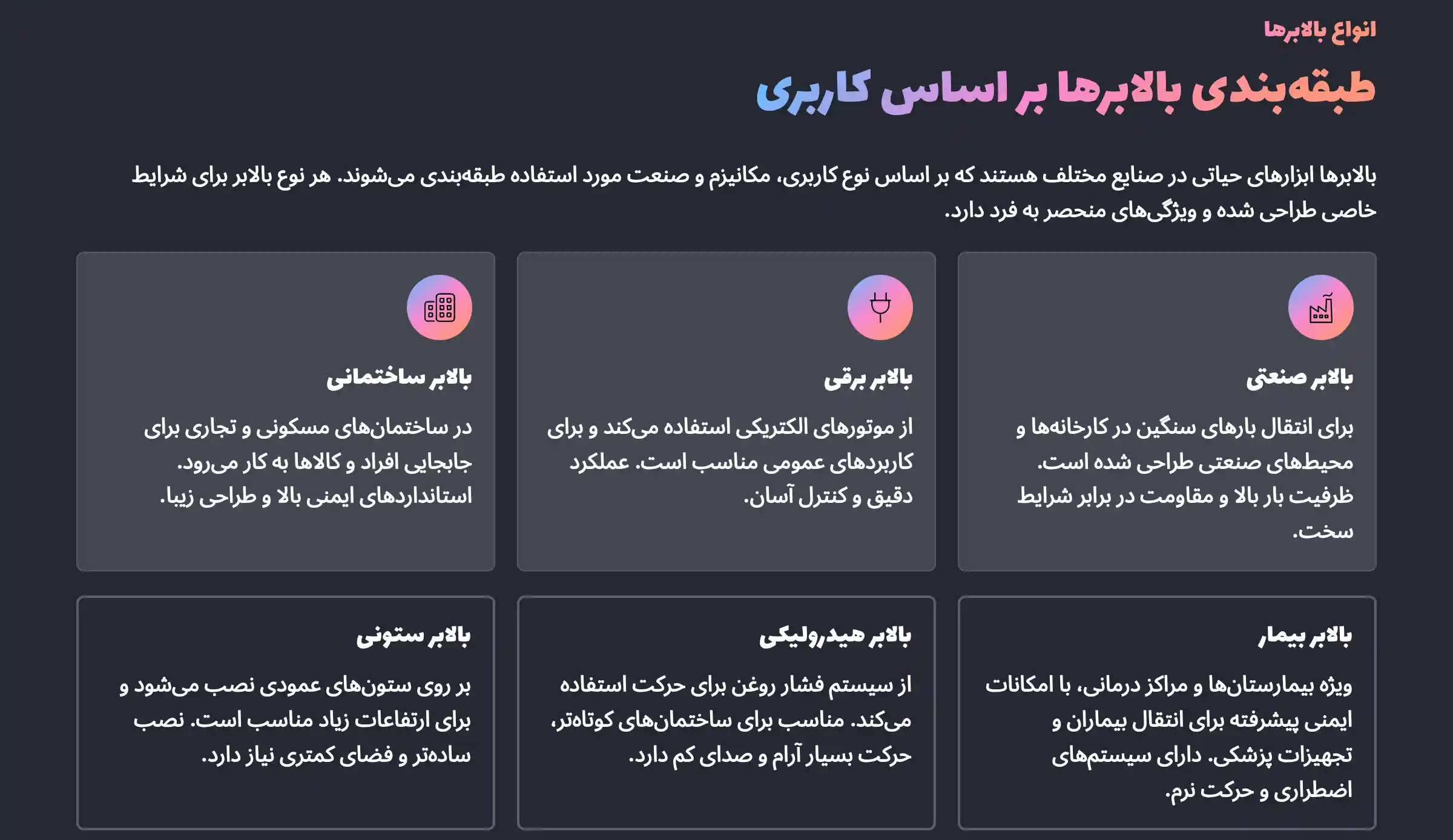

معرفی انواع بالابر از لحاظ نوع کاربری
منظور از نوع کاربری یعنی در چه صنف، مکانیزم یا صنعتی به کار برده شود. که خود این مکانیزم یا صنف دارای انواع مختلفی است که در زیر انواع آن را بیان میکنیم.
در ادامه به طور کامل به معرفی هر یک میپردازیم.
انواع بالابر صنعتی
منظور از نوع صنعتی یعنی بیشتر در صنایع مختلف از قبیل کشاورزی، بالابر کارگاهی، بالابر فروشگاهی و … استفاده میشود. که با توجه به نوع استفاده و نیاز از مدلهای مختلفی استفاده میکنند. که در زیر این مدلها را تشریح میکنیم.
بالابر آکاردئونی
بالابر آکاردئونی یکی از جمع جور ترین مدلها است. ویژگی های آن عبارت اند از:
- امنیت بسیار بالای دارد.
- جمع جور هستند
- نوسان کمتری دارند.
- تا ارتفاع 14 متری مناسب هستند.
- تحمل وزن بالایی دارند
نوع ستونی نفربر
به صورت تک ، دو و چهار دکله یا چهار ستونی ساخته میشود. در حالت تک دکله نوسان بیشتر و ظرفیت تحمل بار کمتر است. دارای خصوصیات زیر هستند:- تا ارتفاع 30 متر هم حرکت میکنند.
- سبک هستند.
- جنس آلومینیوم
- نوسان زیادی دارند.
- امنیت کمتری دارند
نوع مفصلی Articulating Lift
ویژگی های آن عبارت اند از:- سطح دسترسی عمودی تا 25 متر
- سطح دسترسی افقی 5 متر
- قابلیت مانور بالایی دارد.
- خودکششی به صورت دیزل ، هیبریدی یا بنزینی
- امکان قابل یدک نیز دارند.
نوع تلسکوپی Types of telescopic lifts
دارای این خصوصیات است:- سطح دسترسی بالا
- قدرت مانور کم
- قابل نصب بر روی کامیون
نوع مفصلی – تلسکوپی telescopic – Articulating
این نوع بالابر قدرت مانور بسیار بالایی دارد. نحوه حرکت آن ترکیبی از مفصل و تلسکوپی میباشد. قسمت تلسکوپی روی بوم آن قرار دارد و قسمت مفصلی روی بازوهای z شکل است. هزینه تمام شده این دستگاه نسبت به قبلیها بالاتر است. در مناطق بسیار کور میتوان از آن استفاده کرد.نوع زنجیری و کابلی وینچی
این مدل برای حمل کالا استفاده میشود. معمولا برای قسمت ساختمان سازی بیشترین کاربرد را دارد. در ساختمان سازی از این دستگاه برای بالا گشیدن مصاله استفاده میشود، که در ظرفیتها یا توانهای مختلف تولید میشود. اجزای تشکیل دهنده آن عبارتاند از:- نیرو محرکه (میتواند الکتروموتور ، موتور بنزینی ، موتور گازوییلی باشد)
- سیم بکسل
- قرقره
- قلاب یا چنگک
- کنترل یا مدار فرمان
- و پایه نگهدارنده
نوع زنجیری و کابلی هیدرولیکی
در این مدل نیمی از کورس ، توسط جک هیدرولیک جابه جا میشود و نیمه دیگر آن توسط کابل یا زنجیر جابجا میشود. معمولا هزینه زنجیر نسبت به کابل بیشتر (به دلیل چرخ زنجیر و خود زنجیرها) اما امنیت بالاتری دارد. از طرف دیگر نصب حالت کابلی بسیار راحتتر میباشد.نوع عنکبوتی Spider lift
این ماشین به صورت خود کششی میباشد. از آنجاییکه دارای جکهای جانبی زیادی است برای اماکن ناهموار بسیار مناسب است (دارای تثبیت یا ثبات بالایی است). جابجایی هم به صورت افقی و هم به صورت عمودی دارد. ظرفیت تحمل بار از 200 کیلوگرم تا 500 کیلو گرم متغیر میباشد. میزان جابجایی عمود تا 25 مت و جابه جایی افقی تا 10 متر به خود اختصاص داده است.
نوع ستونی حمل خودرو column car lift
در تعمیرگاههای خودرو استفاده میشود. و وظیفه اصلی آن لیفت کردن خودرو است. با لیفت کردن خودرو میتوان عملیات تعمیر و نگهداری روی آن انجام داد. به صورت تک ستونه و دو ستونه تولید میشود. تناژ یا ظرفیت این ماشین متفاوت است معمولا از 1 تن تا 20 تن ساخته میشود. طبیعا هر چه تناژ بالا رود قیمت تمام شده هم بالا میرود. نیروی محرکه آن با استفاده از هیدرولیک انجام میشود.انواع بالابر برقی
برای به حرکت در آوردن نفر یا کالا از نیروی برق استفاده میشود. مزایای آن عبارتاند از:- تمیز بودن کار
- کار کردن راحت با دستگاه
- نصب راحت
- هزینه تمام شده پایین
- ظرفیت یا تناژ آن پایین است.
- به دلیل استفاده از کابل و زنجیر ، احتمال سقوط زیاد است.
انواع بالابر ساختمانی
این مدل از انواع بالابر در ساختمانها استفاده میشود. یعنی یا برای ساختن ساختمان استفاه میشوند مانند وینچی یا در داخل ساختمان برای جابجایی نفر یا بار استفاده میشود. نام دیگر آن آپارتمانی یا خانگی است. اگر زمانی گفتن انواع بالابر آپارتمانی یا خانگی منظور همان ساخنمانی است.انواع بالابر بیمار
این مدل برای جابجایی بیمار استفاده میشود حال ممکن است برای بیمارستان استفاده شود یا برای بیمار داخل خانه استفاده کنند. این مدل انواع مختلفی دارد، اما معروف ترین آنها عبارت اند از:- نوع لیفت یا جلیقهای
- نوع پله
- نوع نشیمنگاه تولت فرنگی
انواع بالابر هیدرولیکی
منظور از هیدرولیکی یعنی نیروی لیفت کننده روغن باشد. این روغن یا با الکتروموتور برقی یا با پمپ دستی کار میکند. انواع بالابر هیدرولیکی بسیار هستند. این نوع ماشین بسیار پر کاربرد و پر طرف دار است. مزایای آن عبارتاند از:- امنیت بالا
- دارای ظرفیت و تناژ بالا از 20 کیلوگرم تا 100 تن
- هزینه پایین
- احتمال روغن ریزی و کثیفی دارد.
- در مکانهای آتش زا نمیشود استفاده شود.
- هزینه برقی هیدرولیکی آن بالا است.
انواع بالابر خودرویی یا پشت کامیونی
همه انواع بالابری که در بالا ذکر کردیم اگر روی (پشت) کامیون نصب شوند به بالابر خودرویی معروف هستند. در اینجا مدلهای مختلفی از انواع بالابر خودرویی به عکس نشان دادهایم. امیدوارم که این مقاله برایتان مفید بوده باشد. از دوستانی که از تجربه جدیدی در مورد انواع بالابرها دارند، خوشحال میشویم زیر همین پست کامنت کنند تا دیگران از آن استفاده کنند.سئوالات متداول
بالابرهای نفربر بهویژه نوع هیدرولیکی و ستونی به دلیل داشتن سیستمهای ایمنی قوی، مناسبترین گزینه برای جابجایی افراد هستند.
بسته به نوع بالابر، دسترسی عمودی میتواند از نیم متر تا حدود ۴۰ متر متغیر باشد. بالابرهای تلسکوپی و مفصلی-تلسکوپی بیشترین ارتفاع دسترسی را دارند.
بالابر هیدرولیکی ظرفیت بالاتر و امنیت بیشتری دارد اما ممکن است روغنریزی و هزینه نگهداری بیشتری داشته باشد؛ در مقابل بالابر برقی تمیزتر، سبکتر و کمهزینهتر است اما ظرفیت و ایمنی کمتری دارد.
- بدون نظر
- بدون نظر
6 پاسخ
سلام، من برای کارگاهمون دنبال یه بالابر هیدرولیکی هستم که هم امنیتش بالا باشه هم بتونه حداقل تا ۱۰ متر بالا بره. با توجه به اینکه گفتین این مدل ها ممکنه روغن ریزی داشته باشن، واقعاً تو استفاده طولانی مدت دردسر درست میکنه؟ و اینکه برای ظرفیت حدود ۵۰۰ کیلو کدوم مدل رو پیشنهاد میکنین؟
با سلام، اگر سرویس دوره ای بالابر هیدرولیکی منظم انجام بشه، روغن ریزی بهندرت اتفاق میفته و بیشتر مربوط به عدم نگهداریه. برای ارتفاع ۱۰ متر و ظرفیت حدود ۵۰۰ کیلو، مدل ستونی هیدرولیکی یا آکاردئونی هیدرولیکی بهترین گزینه هست چون هم ایمنی بالایی دارن هم نوسان کمی. اگر بخواین میتونیم دقیقتر با توجه به محیط کارگاه راهنمایی کنیم.
سلام ممنون از توضیحات کاملتون. یه سوال داشتم درباره بالابر ثابت و متحرک. ما داخل انبار فضای کمی داریم و نمیخوایم دستگاه مدام جا به جا بشه. ولی ظرفیت بارمون هم خیلی بالاست. به نظرتون بین بالابر ثابت و بالابر متحرک یدک کش کدوم منطقی تره؟ از نظر هزینه و نگهداری کدومش به صرفه تر درمیاد؟
با سلام، برای محیط هایی مثل انبار که فضای حرکت محدوده و ظرفیت بالا نیاز دارین، بالابر ثابت هیدرولیکی بهترین گزینست. مصرف انرژی کم، ایمنی بالا و هزینه نگهداری پایین تری داره. بالابر متحرک بیشتر برای جاهایی مناسبه که نیاز به جا به جایی مداوم هست، بنابراین برای انبار شما گزینه ایده آل نیست. اگر بخواین ابعاد دقیق رو بدین تا مدل مناسب رو براتون مشخص کنیم.
سلام خسته نباشین. درباره بالابر برقی یه سوال داشتم. تو متن گفتین ظرفیتشون پایینه و احتمال سقوط به خاطر کابل و زنجیر هست. الان ما برای کارهای سبک داخل فروشگاه یه بالابر کوچیک میخوایم. واقعاً از نظر ایمنی این بالابرهای برقی مشکل ایجاد میکنن؟ یا برای کار سبک اوکیه؟
با سلام، بالابر برقی برای کارهای سبک و ارتفاع های کم داخل فروشگاه کاملاً مناسبه و اگر از برند معتبر باشه و سرویس دوره ای بشه مشکلی ایجاد نمیکنه. خطر سقوط بیشتر مربوط به استفاده اشتباه، بار بیش از حد ظرفیت یا کابل های بی کیفیت هست. برای کاربرد فروشگاهی معمولاً بالابر برقی ستونی یا کوچک خانگی انتخاب امن و اقتصادیه.
