بالابر کارگاهی نفربر و باری؛ ساخت، نصب و استعلام قیمت
آسانسور کارگاهی
بالابر کارگاهی دستگاهی است که نفر و بار را بین کف کارگاه و طبقه، بالکن یا سطوح بالاتر جابه‌جا می‌کند. اگر در تراشکاری، کارگاه CNC، تزریق پلاستیک، قالب‌سازی، انبار یا خط تولیدتان فضای بالای سر دارید که دسترسی پله‌ای به آن سخت است، همین دستگاه برای شماست. به آن «آسانسور کارگاهی» یا «آسانسور انبار» هم می‌گویند.
ژیار صنعت از ۱۳۹۵ بالابر را در کارگاه خودش طراحی و تولید می‌کند. بالابرهای ثابت کارگاهی ما سه نوع‌اند: هیدرولیکی (جک بغل یا لیفتراکی)، گیربکسی و آکاردئونی ثابت. ظرفیت از ۱۰۰ کیلوگرم تا ۱۰ تن و ابعاد کفی از ۶۰×۶۰ سانتی‌متر به بالا، با طراحی متناسب با کارگاه شما. برای تعمیر و تمیزکاری سقف و سوله هم بالابرهای متحرک (آکاردئونی متحرک، تک‌ستون و دو ستون) داریم.
ارسال
عکس و فیلم
ظرفیت
2۰۰ کیلوگرم تا 10 تن
حرکت
متحرک / ثابت
بازدید
قبل از خرید
۱۲ ماه گارانتی از زمان نصب و ۱۰ سال خدمات
گواهی بازرسی وزارت کار و پلاک روی دستگاه
طراحی و ساخت ژیار صنعت و نصب در سراسر ایران
انواع بالابر کارگاهی؛ ثابت، متحرک، نفربر و باری
بالابر کارگاهی را از سه نظر می‌شود دسته‌بندی کرد: حرکت (ثابت یا متحرک)، کاربرد (نفربر، باری یا ترکیبی) و مکانیزم (هیدرولیک یا گیربکسی). بالابرهای ثابت مسیر دائمی بین کف و طبقه یا بالکن می‌سازند و هم نفر و هم بار را جابه‌جا می‌کنند. بالابرهای متحرک را می‌شود از جایی به جای دیگر برد و بیشتر برای تعمیر و تمیزکاری به کار می‌روند. (لینک: بالابر نفربر، بالابر باری)
بالابرهای ثابت کارگاهی
این بالابرها برای دسترسی همیشگی به طبقه، بالکن یا مزانین کارگاه و انبار نصب می‌شوند. «کورس» یعنی مسافتی که کفی یا کابین، بالا و پایین می‌رود. (لینک: بالابر ثابت)
| نوع بالابر ثابت | ظرفیت | کورس (ارتفاع حرکت) |
|---|---|---|
| هیدرولیکی (جک بغل یا لیفتراکی) | تا 10 تن | ۱ تا ۱۳ متر |
| گیربکسی (وینچی) | تا ۵۰۰۰ کیلوگرم | تا ۱۸ متر |
| آکاردئونی ثابت | ۱۰۰ تا ۱۰,۰۰۰ کیلوگرم | ۵۰ سانتی‌متر تا ۱۰ متر |
هیدرولیکی لیفتراکی (جک بغل)
در بالابر هیدرولیکی جک بغل، جک کنار مسیر حرکت قرار می‌گیرد. در سیستم «۱ به ۲»، جک هر مقدار حرکت کند، کابین یا کاراسلینگ (قابی که کابین روی آن نصب است) با کمک قرقره دو برابر آن بالا می‌رود( همانند سیستم لیفتراک کار می‌کند). ظرفیت این نوع تا ۱۰ تن است و ظرفیت‌های ۲ و ۴ تن در کارگاه‌ها بیشتر کاربرد دارد. برای کفی‌های بزرگ‌تر و ظرفیت بالاتر، چند جک به‌کار می‌رود: دو جک موازی، دو جک روبه‌رو یا چهار جک دو به دو که هم‌زمان کار می‌کنند. جک‌ها می‌توانند کنار هم، روبه‌رو یا به شکل L قرار بگیرند. محل درست آن‌ها به ورود و خروج، سازه ساختمان و ابعاد کابین بستگی دارد، پس بعد از بازدید کارشناس تعیین می‌شود.
گیربکسی
بالابر گیربکسی تا ظرفیت ۵۰۰۰ کیلوگرم و کورس ۱۸ متر ساخته می‌شود. برای ظرفیت ۱ تن به بالا ترمز مغناطیسی روی آن نصب است. (لینک: بالابر گیربکسی)
آکاردئونی ثابت
بالابر آکاردئونی ثابت از ۱۰۰ کیلوگرم تا ۱۰ تن و از کورس ۵۰ سانتی‌متر تا ۱۰ متر ساخته می‌شود. اگر اختلاف ارتفاع شما کمتر از ۱ متر است، از میان سه نوع بالا فقط آکاردئونی ثابت این کورس را پوشش می‌دهد. (لینک: بالابر آکاردئونی ثابت)

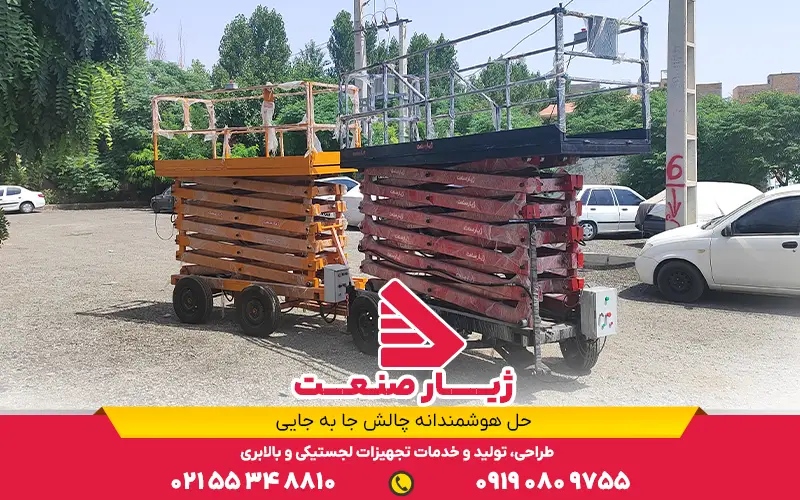

بالابرهای متحرک کارگاهی
بالابرهای متحرک برای تعمیر و تمیزکاری در ارتفاع کاربرد دارند و دائمی نصب نمی‌شوند. (لینک: بالابر متحرک)

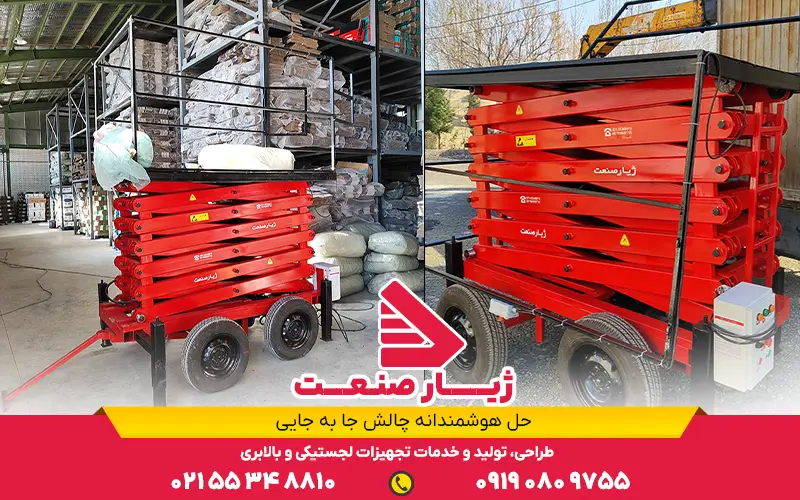

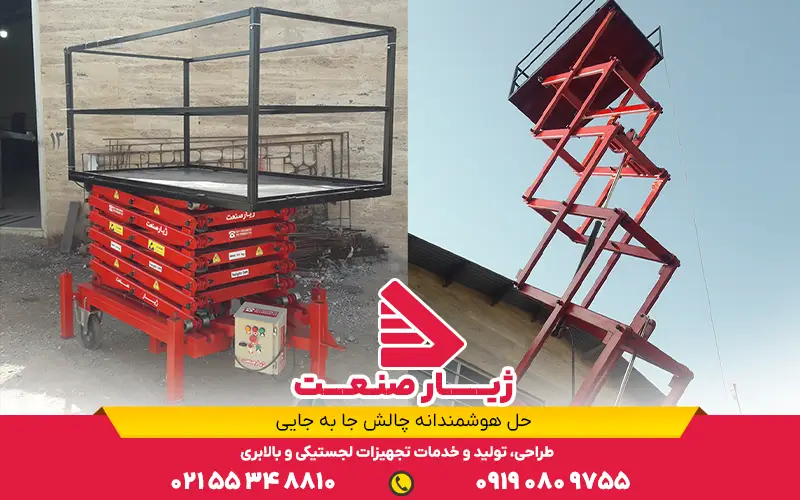

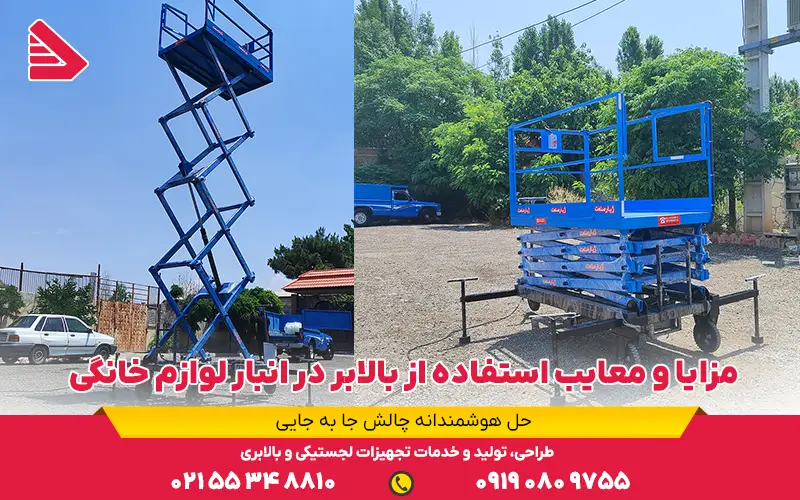

بالابر آکاردئونی متحرک
ارتفاع ۲ تا ۱۳ متر، ظرفیت ۳۰۰، ۵۰۰ یا ۱۰۰۰ کیلوگرم. (لینک: بالابر آکاردئونی متحرک)

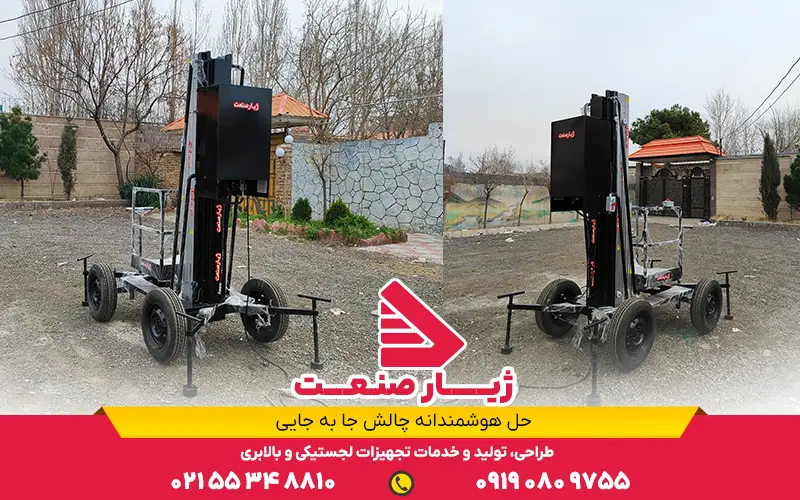

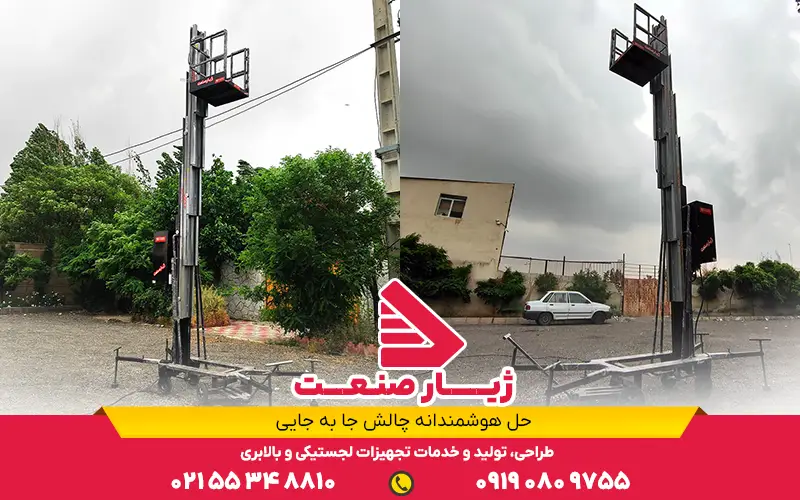

بالابر تک ریل (تک‌ستون)
ظرفیت یک نفر، ارتفاع مفید ۵ تا ۹ متر. (لینک: بالابر تک‌ستونی)
بالابر دو ریل (دو ستون)
ارتفاع ۶ تا ۱۲ متر، ظرفیت ۲۵۰ کیلوگرم یا دو نفر به همراه تجهیزات. (لینک: بالابر دو ریل)
مشخصات کامل و ابعاد استاندارد این مدل‌ها در صفحه «بالابر ستونی یا ریلی» آمده است. (لینک: بالابر ستونی یا ریلی)
مشخصات فنی بالابر کارگاهی؛ برق، هیدرولیک و سازه
مشخصات فنی بالابر کارگاهی به نوع آن بستگی دارد. در مدل هیدرولیکی جک و پاورپک نیرو جهت راه اندازی را تأمین می‌کنند و در مدل گیربکسی الکتروموتور و گیربکس با سیم‌بکسل. مدار فرمان با ولتاژ ۲۴ ولت کار می‌کند. برق مصرفی تا ظرفیت ۳۰۰ کیلوگرم تک‌فاز ۲۲۰ ولت یا سه‌فاز ۳۸۰ ولت است و برای ظرفیت‌های بیشتر فقط سه‌فاز. ژیار صنعت برای طول عمر و کیفیت بهتر، برق سه‌فاز را توصیه می‌کند.
مشخصات (جک، ریل، کاراسلینگ و پاورپک)
جک هیدرولیک
جک هیدرولیک از سیلندر، شفت، پیستون، گلویی (سر جک) و ته جک ساخته شده است. لوله سیلندر از فولاد ST52 سنگ‌خورده با تلرانس ISO H8 ساخت ترکیه است، یعنی سطح داخلی لوله با دقت صاف می‌شود تا آب‌بندی بالا و مقاومت در برابر زنگ‌زدگی داشته باشد. پیستون و گلویی ساخت ترکیه و از برندهای معتبر است. شفت از فولاد CK45 با روکش کروم ساخته می‌شود و ته جک فولادی را خود ژیار صنعت می‌سازد. (لینک: جک هیدرولیک)
ریل راهنما
ریل راهنما مسیر حرکت کابین یا کفی را هدایت می‌کند. T9 و T16 نام مقطع ریل‌اند و بر اساس ظرفیت بالابر و تعداد جک‌ها انتخاب می‌شوند.
تابلوی برق و مدار فرمان
تابلوی فرمان شامل کنتاکتور، رله، ترمینال و دکمه استپ اضطراری است. مدار فرمان با ولتاژ ۲۴ ولت کار می‌کند که ریسک برق‌گرفتگی در بخش کنترل را به‌طور محسوسی کم می‌کند. در بالابرهای نفربر می‌توان برای حرکت نرم اینورتر نصب کرد (اختیاری). ورودی برق تا ظرفیت ۳۰۰ کیلوگرم تک‌فاز ۲۲۰ ولت یا سه‌فاز ۳۸۰ ولت است و برای ظرفیت‌های بالاتر فقط سه‌فاز.
کاراسلینگ
کاراسلینگ، یعنی قابی که کابین یا کفی روی آن نصب است، در دو نوع ساخته می‌شود: نوع لیزر و CNCشده که جای نصب پاراشوت دارد، و نوع دست‌ساز از پروفیل یا ناودانی که قابلیت نصب پاراشوت ندارد.
پاورپک یا پاوریونیت
پاورپک واحد تأمین فشار روغن است. مشخصات آن:
- مخزن روغن ۳۰ لیتری از ورق فولادی ST37 به ضخامت ۳ میل، با شیر تخلیه پیچی و درب پیچی
- پمپ هیدرولیک ۵ تا ۵۰ لیتر، متناسب با کورس و ابعاد جک (برای موتورهای خشک، پمپ دنده‌ای)
- فلو کنترل هیدرولیکی برای کنترل سرعت پایین آمدن
- اتصالات مخصوص هیدرولیک در بخش مدار فرمان
- روغن هیدرولیک نمره ۶۸، مخصوص ریل آسانسوری
- صافی روغن P.F 14/57
- شیلنگ هیدرولیک ۳/۸ دولا، مقاوم تا فشار ۳۶۰ بار
- شیر برقی: برای ظرفیت‌های پایین بلوک بالابری کارتریجی و برای تناژهای بالا شیر برقی پاپت یک یا دو بوبین
- شیر یک‌طرفه با خروجی ۳/۸ و زیرشیری فشارشکن‌دار با پورت خارجی ۳/۸ برای شیر برقی پاپت
- گلدونی آلومینیومی و کوپلینگ (هزارخار) برنجی
برای حرکت نرم، یا وقتی بار حساس است (مثل مایعات)، می‌توان از شیر برقی چندسرعته استفاده کرد. قطعات اصلی از برندهای معتبر بازار ایران انتخاب می‌شود. (لینک: پاورپک بالابر)
بالابر گیربکسی
در بالابر گیربکسی، الکتروموتور و گیربکس نیرو را به سیم‌بکسل منتقل می‌کنند و گیربکس سرعت و نیرو را تنظیم می‌کند. انتقال قدرت به‌صورت ۱ به ۱ یا ۱ به ۲ است. اگر سیم‌بکسل دوبل شود، سیستم ۱ به ۲ می‌شود و در آن سرعت دو برابر و قدرت نصف می‌شود. یاتاقان UCP 309 از فولاد کروم و تسمه دوبل نوع C به کار می‌رود. برای ظرفیت ۱ تن به بالا ترمز مغناطیسی نصب است.
ریل در بالابر گیربکسی: تا ظرفیت ۱ تن، ریل T9 و کورس تا ۱۸ متر؛ تا ظرفیت ۲ تن، ریل T9 فقط تا کورس ۶ متر؛ ظرفیت و کورس بالاتر از این‌ها، ریل T16.
ایمنی، گارانتی و شرایط خرید بالابر کارگاهی
بالابرهای کارگاهی ژیار صنعت با ضریب اطمینان ۱٫۵ ساخته می‌شوند و هر شش مدل گواهی بازرسی وزارت کار و پلاک دارند. نصب را خود ژیار صنعت در سراسر ایران انجام می‌دهد، گارانتی ۱۲ ماهه از زمان نصب شروع می‌شود و خدمات پس از فروش ۱۰ سال ادامه دارد.
ضریب اطمینان ۱٫۵ در طراحی و تولید
فرود اضطراری هنگام قطع برق
رپچر (شیر ضدپارگی) روی جک هیدرولیک
ترمز مغناطیسی در بالابر گیربکسی
مدار فرمان ۲۴ ولت
سرعت پایین آمدن و قدرت بالا رفتن قابل تنظیم است
ایمنی اختیاری
بسته به نیاز کارگاه می‌شود سنسور زیر کفی یا کابین، آژیر هشدار هنگام پایین آمدن، باتری برای فرود اضطراری، ریموت، سنسور چشمی یا رفلکتوری دور دریچه (اگر دریچه دارد) و پاراشوت اضافه کرد. پاراشوت فقط روی کاراسلینگ لیزر و CNCشده نصب می‌شود. کاراسلینگ دست‌ساز از پروفیل یا ناودانی پاراشوت ندارد.
گواهی بازرسی، پلاک و حفاظ
هر بالابر با گواهی بازرسی وزارت کار و پلاک تحویل داده می‌شود. حفاظ یا کابین را مشتری انتخاب می‌کند و برای محصور کردن مسیر می‌شود از ورق لمبه، ساندویچ پنل، پی‌وی‌سی، ورق فولادی، پلی‌کربنات شفاف یا شیشه سکوریت استفاده کرد. نوع آن در پیش‌فاکتور مطابق خواسته کارفرما مشخص می‌شود.
گارانتی و خدمات
گارانتی ۱۲ ماه است و از زمان نصب شروع می‌شود. ژیار صنعت ۱۰ سال خدمات پس از فروش می‌دهد و قطعات بالابر را تأمین می‌کند. تعمیر بالابر کارگاهی هم انجام می‌شود، حتی اگر ساخت شرکت دیگری باشد. (لینک: تعمیر بالابر)
بازدید، پرداخت و تحویل
- بازدید: رایگان و با هماهنگی قبلی است و فقط هزینه ایاب‌وذهاب با کارفرماست. ارسال عکس و فیلم محل هم برای پیشنهاد فنی کافی است.
- پرداخت: اگر دستگاه آماده باشد تسویه نقدی است. در خرید سفارشی ۷۰ درصد پیش‌پرداخت و ۳۰ درصد مابقی پیش از ارسال تسویه می‌شود، یا چک آن نوشته و به پیمانکار تحویل داده می‌شود و بعد از نصب وصول می‌شود.
- تحویل: در خرید سفارشی ۱۰ تا ۲۱ روز کاری بسته به نوع و بزرگی پروژه (بر اساس تجربه داخلی ژیار صنعت). زمان از تاریخ پیش‌پرداخت شروع می‌شود و تحویل درب کارخانه است.
- قطعات برقی: چون تجهیزات برقی وارداتی‌اند، اگر در بازار موجود نباشند، با هماهنگی کارفرما ممکن است برند یا تجهیز عوض شود.
- چاهک (گودی کف): نقشه کندن چاهک و آهن‌کشی را ژیار صنعت می‌دهد و اجرای آن با کارفرماست.
مستندات و راه‌اندازی
نقشه مدار برق روی دستگاه تعبیه شده و نحوه راه‌اندازی روی لیبل دستگاه نوشته شده است. فیلم راه‌اندازی و نحوه استفاده هم داریم.
سفارشی‌سازی و استعلام قیمت بالابر کارگاهی
بالابر کارگاهی قیمت ثابت ندارد، چون ابعاد کارگاه‌ها یکی نیست و هر دستگاه متناسب با محل نصب طراحی می‌شود. قیمت بعد از دریافت اطلاعات دستگاه، به‌صورت پیش‌فاکتور اعلام می‌شود و اعتبار پیش‌فاکتور ۷ روز است.
چه چیزهایی سفارشی می‌شود؟
در بالابرهای هیدرولیکی جک بغل، گیربکسی و آکاردئونی ثابت، این موارد را می‌شود متناسب با کارگاه تعیین کرد:
ابعاد کفی، ارتفاع (کورس) و تعداد ایستگاه‌ها
درب طبقات، کابین یا نیم‌کابین
کاراسلینگ لیزر و CNCشده (پاراشوت‌دار) یا کاراسلینگ دست‌ساز
حرکت نرم بالابر
سنسور زیر کفی، آژیر هشدار و محصور کردن اطراف بالابر
رنگ دستگاه مطابق رنگ سازمانی کارفرما
چه چیزهایی سفارشی می‌شود؟
در بالابرهای هیدرولیکی جک بغل، گیربکسی و آکاردئونی ثابت، این موارد را می‌شود متناسب با کارگاه تعیین کرد:
- ابعاد کفی، ارتفاع (کورس) و تعداد ایستگاه‌ها
- درب طبقات، کابین یا نیم‌کابین
- کاراسلینگ لیزر و CNCشده (پاراشوت‌دار) یا کاراسلینگ دست‌ساز
- حرکت نرم بالابر
- سنسور زیر کفی، آژیر هشدار و محصور کردن اطراف بالابر
- رنگ دستگاه مطابق رنگ سازمانی کارفرما
چه چیزهایی بر قیمت اثر می‌گذارد؟
نوع بالابر، ظرفیت، ارتفاع (کورس)، ابعاد کفی، کابین یا نیم‌کابین یا کفی (و نوع کابین)، درب کابین یا طبقه، فضای محصور و نیاز به آهن‌کشی. چون این موارد از کارگاهی به کارگاه دیگر فرق می‌کند، قیمت دقیق بعد از بررسی نیاز شما اعلام می‌شود.
چطور قیمت بگیرم؟
اطلاعات بالا را برای ما بفرستید و یکی از این دو راه را انتخاب کنید:
- بازدید کارشناس: رایگان و با هماهنگی قبلی. فقط هزینه ایاب‌وذهاب با کارفرماست.
- ارسال عکس و فیلم محل: پیشنهاد فنی و قیمت از روی عکس و فیلم هم ممکن است.
نمونه پروژه‌های بالابر کارگاهی؛ اجرا در انبار، کارخانه و کارگاه
شش نمونه واقعی از بالابرهای ساخت ژیار صنعت: چهار اجرا در انبار ضایعات، کارخانه دارویی، انبار شرکت نفتی و کارگاه خیاطی، و دو تست بالابر آکاردئونی ثابت در کارگاه خود ما. مشخصات هر نمونه همان است که ساخته و تحویل شده است.
انبار ضایعات: هیدرولیکی جک بغل با سیستم لیفتراکی
بالابر بار را از زیرزمین به هم‌کف می‌رساند.
- ظرفیت: ۵۰۰ کیلوگرم
- ابعاد کفی: ۱۵۰×۱۵۰ سانتی‌متر
- کورس: ۶ متر
کارخانه دارویی: هیدرولیکی دو جک بغل با سیستم لیفتراکی
مواد اولیه از طبقه اول به هم‌کف یا خط تولید منتقل می‌شود. بالابر کابین استیل دارد و روی طبقات و کابین درب رول‌آپ کرکره‌ای برقی نصب شده است.
- ظرفیت: ۳۰۰۰ کیلوگرم
- ابعاد کفی: ۲۰۰×۲۰۰ سانتی‌متر
- کورس: ۷ متر
انبار شرکت نفتی: هیدرولیکی جک بغل با سیستم لیفتراکی
برای رسیدن به طبقات مختلف قفسه‌های انبار فراورده‌های نفتی، در سه ایستگاه.
- ظرفیت: ۵۰۰ کیلوگرم
- ابعاد کفی: ۱۲۰×۱۲۰ سانتی‌متر
- کورس: ۸ متر
کارگاه خیاطی: هیدرولیکی جک بغل با سیستم لیفتراکی
انبار کارگاه در طبقه اول است و متریال با بالابر به آنجا منتقل می‌شود.
- ظرفیت: ۲۰۰ کیلوگرم
- ابعاد کفی: ۱۲۰×۷۰ سانتی‌متر
- کورس: ۳ متر
تست در کارگاه ژیار صنعت: آکاردئونی ثابت ۳۰۰ کیلوگرمی
برای انتقال بار از سطح زمین روی سکوی بارگیری.
- ظرفیت: ۳۰۰ کیلوگرم
- ابعاد کفی: ۶۰×۸۰ سانتی‌متر
- ارتفاع جمع‌شده: ۶۰ سانتی‌متر، حداکثر بازشو: ۲ متر
تست در کارگاه ژیار صنعت: آکاردئونی ثابت ۵۰۰ کیلوگرمی
برای انتقال بار از هم‌کف به داخل خودرو روبه‌روی درب کارگاه.
- ظرفیت: ۵۰۰ کیلوگرم
- ابعاد کفی: ۱۵۰×۸۰ سانتی‌متر
- ارتفاع جمع‌شده: ۴۰ سانتی‌متر، حداکثر بازشو: ۱۸۰ سانتی‌متر
سئوالات متداول در مورد آسانسور کارگاهی
بالابر کارگاهی چیست؟
بالابر کارگاهی دستگاهی است که بار را بین کف کارگاه و طبقه، بالکن یا سطوح بالاتر جابه‌جا می‌کند. بالابرهای ثابت هم نفر و هم بار را می‌برند و نصب دائمی دارند. بالابرهای متحرک بیشتر برای تعمیر و تمیزکاری در ارتفاع به‌کار می‌روند.
فرق آسانسور کارگاهی و بالابر کارگاهی چیست؟
در بازار هر دو نام برای یک دستگاه به‌کار می‌رود. «آسانسور کارگاهی» و «آسانسور انبار» همان بالابر کارگاهی‌اند که در کارگاه یا انبار نصب می‌شوند.
قیمت بالابر کارگاهی چقدر است؟
قیمت ثابت ندارد، چون ابعاد هر کارگاه فرق می‌کند و بالابر متناسب با آن طراحی می‌شود. نوع بالابر، ظرفیت، ارتفاع، ابعاد کفی، کابین یا نیم‌کابین، درب طبقات، فضای محصور و نیاز به آهن‌کشی بر قیمت اثر می‌گذارند. پس از دریافت این اطلاعات پیش‌فاکتور با اعتبار ۷ روز صادر می‌شود و هزینه نصب و اجرا در قیمت لحاظ شده است. بازدید کارشناس رایگان است (فقط هزینه ایاب‌وذهاب با کارفرماست) و ارسال عکس و فیلم محل هم برای قیمت و پیشنهاد فنی کافی است.
چه نوع بالابری برای کارگاه من مناسب است؟
اگر کورس (مسیر بالا و پایین رفتن) بیشتر از ۱۳ متر و تا ۱۸ متر است، گیربکسی. اگر کمتر از ۱ متر است، آکاردئونی ثابت. در بقیه حالت‌ها هیدرولیکی جک بغل با ظرفیت ۲ و ۴ تن بیشترین کاربرد را در کارگاه‌ها دارد. برای تعمیر و تمیزکاری در ارتفاع، بالابر متحرک انتخاب می‌شود. انتخاب نهایی بعد از بازدید یا دیدن عکس و فیلم محل انجام می‌شود.
ورک لیفت چیست؟
ورک لیفت همان بالابر کارگاهی است که برای کار و جابه‌جایی بار استفاده می‌شود، نه برای حمل نفر.
استاندارد بالابر کارگاهی چیست؟
بالابرهای کارگاهی ژیار صنعت با گواهی بازرسی وزارت کار و پلاک تحویل داده می‌شوند. این برای هر شش مدل ثابت و متحرک صادق است.
نصب بالابر کارگاهی را چه کسی انجام می‌دهد؟
نصب را خود ژیار صنعت در سراسر ایران انجام می‌دهد و نیازی به اوستاکار یا نصاب بیرونی نیست. هزینه نصب در قیمت پیش‌فاکتور لحاظ شده و گارانتی ۱۲ ماهه از زمان نصب شروع می‌شود.
قیمت آسانسور کارگاهی دست‌دوم چقدر است؟
ژیار صنعت بالابر دست‌دوم نمی‌فروشد و بالابر نو را متناسب با کارگاه شما می‌سازد. برای قیمت بالابر نو، استعلام بگیرید.
