اندکپ کرکره برقی چیست ❤️❤️ انواع اند کپ End cap و یاتاقان

1- اندکپ کرکره برقی چیست و وظیفه آن چه چیست؟

اندکپ (end cap) یک قطعه فلزی یا پلاستیکی هست که در انتهای دو طرف لوله در کرکره برقی با موتور ساید و موتور توبولار نصب می‌شود.

وظیفه اصلی آن متصل کردن لوله به صفحه پلیت می‌باشد . در موتور توبلار از یک طرف به آداپتور موتور کوپل می‌شود و از طرف دیگر با پایه ستاره ای به صفحه پلیت متصل می شود.

در موتور ساید از یک طرف توسط دو عدد پولی در داخل لوله جوش داده می‌شود. از طرف دیگر توسط یاتاقا به صفحه پلیت (شفت اندکپ و شفت موتور توسط یک خار به هم متصل می‌شوند) محکم می‌شود.

 کوپل شدن با آداپتور موتور و معمولا دو کار انجام می‌دهد:

1. چرخاندن لوله که باعث بالا رفتن تیغه کرکره می‌شود.
2. در برگشت چرخش لوله وظیفه هرزگرد را انجام می‌دهد.

نحوه کار کردن اندکپ در کرکره برفی به چه صورت است؟

از یک طرف به لوله و از طرف دیگر با استفاده از پایه ستاره‌ای به صفحه پلیت متصل می‌شود.

2- اندکپ به چند روش تولید می‌شوند؟

1. پلاستیکی
2.  فلزی

از پلاستیکی ( نام دیگر ان پی وی سی PVC  است. ) برای کرکره برقی با موتور توبلار استفاده می‌کنند و از فلز برای دو موتور ساید و توبولار می‌توان استفاده کرد.

2-1-اند کپ پلاستیکی به دو روش ساخته می شود؟

1. هشت ضلعی یا اکتاگون
2. گرد یا استوانه

2-1-1- مشخصات فنی و کاربرد اند کپ پلاستیکی هشت ضلعی چه هست؟

در این مدل، یاتاقان و اندکپ با هم کوپل و یکپارچه ساخته می‌شوند. در سه قطر 6 ، 7 و 8 سانتیمتر تولید می‌شود. از نمره  6 و 7 برای موتورهای توبلار 10 تا 60 نیوتن متر (گشتاور) استفاده می‌شود.  نمره 8 برای موتور توبولار 60 تا 140 نیوتن متر به کار می‌رود.

2-1-2- مشخصات فنی و کاربرد اندکپ پلاستیکی گرد یا استوانه‌ای چه هست؟

مشخصات فنی آن عبارت‌اند از:

1. قطر خارجی آن 8 سانتیمتر
2. با یاتاقان یکپارچه شده

کاربرد آن برای موتور توبلار 60 تا 140 نیوتن متر استفاده می‌شود.

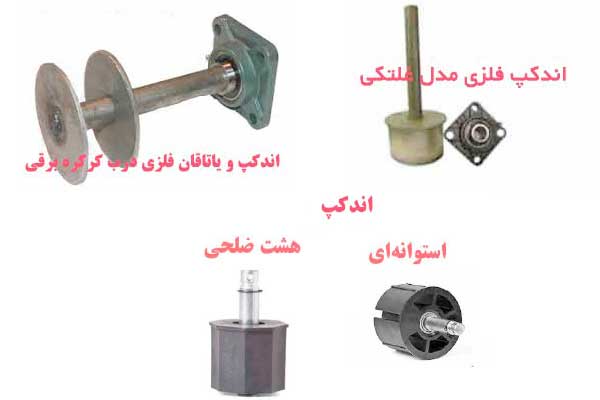

2-2- اندکپ فلزی در چند مدل ساخته می‌شود؟

در سه مدل با قطر 7، 8 و 11 سانتیمتری تولید می‌شود. اندکپ فلزی از لحاظ طراحی به دو گونه تولید می‌شود:

1.  مدل گرد یا پولکی
2. مدل گوشتکوبی یا غلتکی

اندکپ فلزی معمولا از 2 پولکی ( نوع دیگر به جای دو پولکی از یک غلتک استفاده می‌کند )، 1 شفت و 1 یاتاقان استفاده می‌شود. دو پولکی در داخل لوله جوش می‌خورد. از طرف دیگر شافت توسط یاتاقان به صفحه پلیت متصل می‌شود.

2-2-1-اندکب فلزی برای چه موتورهایی کاربرد دارد؟

•  از نمره 7 و 8 برای موتورهای توبولار صنعتی 120 تا 140 نیوتن متر استفاده می‌شود.
• نمره 11 برای موتورهای توبلار صنعتی با گشتاور 180، 230 و 300 نیوتن متر کاربرد دارد ، و برای موتورهای ساید 300، 500، 600 و 750 کیلوگرم به کار می‌برند.
