نحوه نصب و سیم کشی بالابر ساختمانی
- پشتیبان فنی
- 6 نظر
در بالابر ساختمانی، سه حرکت رو به بالا، رو به پایین و توقف به منظور حمل مصالح و بار سنگین انجام میگیرد. در واقع، اپراتور بالابر، از طریق کلید بالابر ساختمانی، دستوراتی اعم از راست گرد، چپ گرد و… را به الکتروموتور بالابر میدهد و الکتروموتور نیز بواسطه چرخاندن گیربکس و قرقره، مصالح ساختمانی را در جهت مد نظر هدایت مینماید.
| تعداد سیمهای کلید | ۶ رشته (۲ ورودی برق، ۴ خروجی به موتور) |
| عملکرد کلید بالابر | کنترل حرکت بالا، پایین و توقف بالابر |
| تشخیص سیمپیچها | با مولتیمتر: مقاومت کمتر برای سیمپیچ اصلی، بیشتر برای کمکی |
| موتور تک فاز | جابجایی فاز و نول در سیمپیچ کمکی برای تغییر جهت |
| موتور سه فاز | جابجایی جای دو فاز برای تغییر جهت چرخش |
| نصب کلید بالابر | اتصال ۶ سیم به ترمینالها با توجه به شمارهها و وضعیت اهرم |
| نصب بالابر ساختمانی | نصب شاسی، گیربکس، موتور و سیمکشی طبق اصول ایمنی |
نحوه سیم کشی بالابر ساختمانی
به طور کلی شش عدد رشته سیم به کلید بالابر وصل میگردد که دو رشته سیم به برق ورودی مربوط میشود و از الکتروموتور به کلید نیز، چهار رشته سیم وصل میشود. از میان این چهار رشته سیم، دو رشته از آن، سیم پیچ کمکی است و دو رشته دیگر به سیم پیچ اصلی مربوط است.
شایان ذکر است که در صورتی که تشخیص سیم پیچ اصلی و کمکی برایتان دشوار شد، از طریق یک مولتی متر میتوانید نوع سیمها را تشخیص دهید. از این رو، دو سیمی که از مقاومت کمتری برخوردار باشد، سیم پیچ اصلی و دو سیمی که مقاومت بیشتری داشته باشد، سیم پیچ کمکی است.
محتوای مرتبط: علت ضعیف شدن بالابر ساختمانی چیست؟
انواع کلید بالابر ساختمانی
کلیدهای بالابر ساختمانی بر حسب معیارهای مختلفی تقسیم بندی میشوند. یکی از این انواع، دسته بندیهایی است که برحسب نوع موتور تنظیم میگردد و گروه دوم، دسته بندی برحسب میزان ظرفیت کاری انواع کلید بالابر ساختمانی میباشد.
با توجه به اینکه بالابرهای ساختمانی در ظرفیتهای مختلفی طراحی و ساخته میشوند، لازم است موتورهای الکتریکی نیز به منظور طراحی بالابر ساختمانی با ظرفیتهای مختلفی تولید گردند.
از نوع موتورهای تک فاز برای جابجایی مصالح تا وزن 250 کیلوگرم استفاده میشود و از موتورهای سه فاز به منظور فراهم سازی و تامین نیروی بالابرهای قدرتمندتر استفاده میشود.
روش بستن کلید بالابر

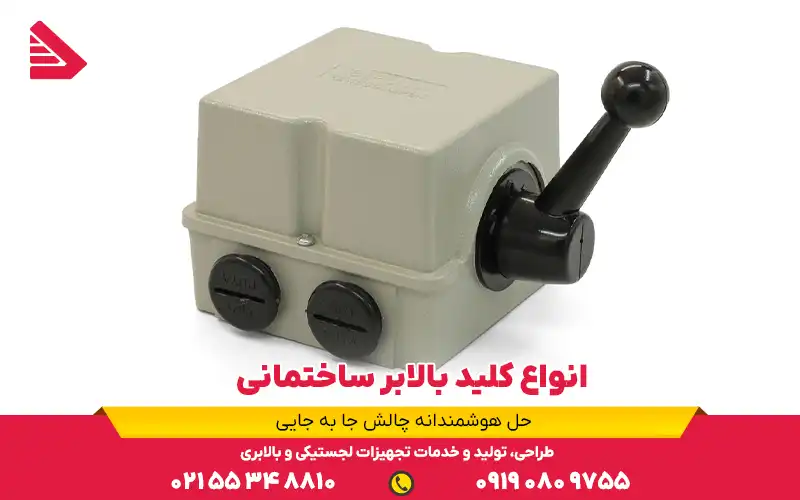

به کلید بالابر، کلید اهرمی یا کلید غلطکی نیز میگویند. بر روی این کلید، یک اهرم مشکی رنگ قرار دارد که دارای سه حالت میباشد:
- هنگامی که اهرم در حالت بالا قرار دارد، بالابر به سمت بالا حرکت میکند.
- حالت پایین اهرم نشان دهنده این است که بالابر به سمت پایین حرکت میکند.
- حالت وسط بر روی اهرم، بیانگر حالتی است که بالابر خاموش میشود.
این کلیدها در دو نوع 16 و 25 آمپر موجود است و قیمت کلیدها نیز بسته به نوع آن، متفاوت میباشد. به طور کلی، وظیفه کلید بالابر، انتقال برق به الکتروموتور است به نحوی که بواسطه تغییر حالت اهرم کلید بالابر، الکتروموتور نیز تغییر وضعیت میدهد و به سمت بالا و یا پایین میرود.
به طور کلی، چهار عدد سیم به دینام متصل میگردد و دو رشته سیم نیز به برق وصل میشود که این دو عدد سیم، فاز و نول میباشد و چهار عدد سیم که به دینام، متصل است، به کلید بالابر بسته و متصل میگردد.
محتوای مرتبط: چگونه سرعت بالابر ساختمانی را افزایش دهیم ؟
نصب و سیم کشی کلید بالابر ساختمانی

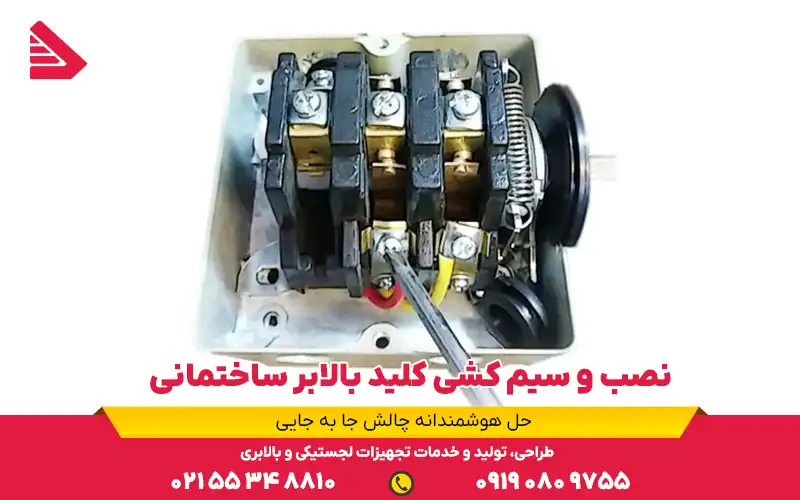

در داخل قاب کلید بالابر، هشت عدد ترمینال موجود میباشد که محل اتصال سیمهای برق است. ممکن است تعداد زیاد این ترمینالها، گیج کننده باشد اما در ادامه متوجه خواهیم شد که نصب راحتی دارد.
شایان ذکر است که در صورتی که اهرم بالابر در حالت وسط باشد، هیچ کدام از پیچهای داخل آن با یکدیگر در تماس نمیباشند اما هنگامی که اهرم به سمت بالا و یا پایین چرخانده میشود، پیچهای داخل با یکدیگر تماس پیدا میکنند.
باتوجه به تصویر که ترمینالها را شماره گذاری نمودهایم، مطابق موارد زیر است:
وقتی اهرم را به سمت بالا میچرخانیم:
- پیچ شماره 1 با پیچ شماره 4 تماس پیدا میکند.
- پیچ شماره 2 با پیچ شماره 5 تماس پیدا میکند.
- پیچ شماره 3 با پیچ شماره 6 تماس پیدا میکند.
وقتی اهرم به سمت پایین میچرخانیم:
- پیچ شماره 1 با پیچ شماره 4 تماس پیدا میکند.
- پیچ شماره 5 با پیچ شماره 7 تماس پیدا میکند.
- پیچ شماره 6 با پیچ شماره 8 تماس پیدا میکند.
روش نصب کلید بالابر تک فاز
در نوع موتورهای تک فاز، به منظور تغییر جهت چرخش موتور، لازم است تغییراتی از قبیل چپگرد و راستگرد کردن موتور انجام گیرد. بدین نحو، ترتیب باز و نول روی سیم پیچ کمکی جابجا میشود. کلید بالابر این کار را انجام میدهد.
هنگامی که کلید را برای موتور تکفاز نصب میکنید، دو رشته سیم فاز و نول از برق شهری، وارد کلید میشود و چهار رشته سیم نیز از الکتروموتور تکفاز به کلید وصل میشود. در نتیجه، تعداد رشته سیمهایی که وارد کلید میشود، تعداد شش رشته سیم است.
محتوای مرتبط: بهترین بالابر ساختمانی کدام نوع است؟
نحوه نصب کلید بالابر موتور سه فاز
در نوع الکتروموتور سه فاز، روش نصب بسیار سادهتر از الکتروموتور تکفاز میباشد، چرا که در الکتروموتورهای سه فاز، برای تغییر جهت چرخش موتور، تنها کافی است جای دو فاز را عوض کنید. به عبارت دیگر، از میان سه رشته سیمی که به الکتروموتور متصل شده است، اگر جای دو سیم فاز را با یکدیگر جابجا کنید، جهت چرخش موتور تغییر میکند. این ویژگی باعث سهولت نصب و کنترل بالابرهای صنعتی شده است.
ژیار صنعت بهعنوان یکی از تامینکنندگان تخصصی تجهیزات بالابر ساختمانی و صنعتی، انواع کلیدها، الکتروموتورهای سهفاز و تکفاز را با کیفیت بالا و پشتیبانی فنی ارائه میدهد تا فرآیند نصب و راهاندازی برای کاربران و تکنسینها سادهتر و مطمئنتر انجام شود.
سئوالات متداول
بالابر ساختمانی ۶ سیم دارد: ۲ سیم برای برق ورودی (فاز و نول) و ۴ سیم برای اتصال به الکتروموتور (۲ سیمپیچ اصلی، ۲ سیمپیچ کمکی).
کنترل جهت حرکت بالابر به سمت بالا، پایین یا توقف از طریق تغییر اتصال داخلی ترمینالها.
بله. در موتور تکفاز سیمکشی حساستر است چون باید جهت فاز و نول تغییر کند. اما در موتور سهفاز فقط جای دو فاز را عوض میکنیم.
- بدون نظر
- بدون نظر
6 پاسخ
وقت بخیر، من برای یه بالابر ساختمانی تک فاز میخوام کلید بالابر بخرم، ولی دقیقاً متوجه نشدم فرق سیم پیچ اصلی و کمکی چیه و چطور باید تو سیم کشی تشخیصش بدم. اگه اشتباه وصل بشه، ممکنه جهت حرکت بالابر یا عملکرد موتور به مشکل بخوره؟
با سلام، سؤال خیلی خوبیه و جزو اشتباهات رایجه. تو بالابر ساختمانی تک فاز، تشخیص درست سیم پیچ اصلی و کمکی خیلی مهمه چون تغییر جهت بالا و پایین رفتن بالابر از همین قسمت انجام میشه. ساده ترین راه، استفاده از مولتی متره؛ اون دو سیمی که مقاومت کمتری دارن مربوط به سیم پیچ اصلی هستن و اون دو سیم با مقاومت بالاتر، سیم پیچ کمکی. اگر اینا اشتباه وصل بشن، یا موتور درست راه نمیفته یا جهت چرخش بالابر برعکس میشه. به همین خاطر موقع نصب کلید بالابر حتماً به این موضوع دقت کن یا از یه نصاب با تجربه کمک بگیر.
سلام، برای بالابر ساختمانی که وزن بارش حدود ۲۰۰ تا ۲۵۰ کیلو هست، کلید بالابر ۱۶ آمپر بهتره یا ۲۵ آمپر؟ نمیخوام بعد از یه مدت کلید بسوزه یا موتور آسیب ببینه.
با سلام، برای ظرفیت هایی که گفتی، معمولاً موتور تک فاز استفاده میشه و انتخاب کلید بالابر خیلی مهمه. اگه وزن بار نزدیک ۲۵۰ کیلوگرمه یا استفادتون مداومه، کلید بالابر ۲۵ آمپر انتخاب مطمئن تریه چون فشار کمتری به کلید میاد و طول عمرش بیشتر میشه. کلید ۱۶ آمپر بیشتر برای بارهای سبک تر و استفاده محدود مناسبه. انتخاب درست کلید، هم از سوختن کلید جلوگیری میکنه هم از آسیب دیدن الکتروموتور بالابر ساختمانی.
وقت خوش، من تو نصب و سیم کشی کلید بالابر ساختمانی گیج شدم، مخصوصاً اون ترمینال ها و شماره ها. واقعاً اگه جای سیم ها اشتباه وصل بشه خطرناکه؟ یا فقط جهت بالا و پایین رفتن بالابر به هم میریزه؟
با سلام، اشتباه در سیم کشی کلید بالابر فقط بحث بالا و پایین رفتن نیست و میتونه خطرناک هم باشه. اگه ترمینال ها درست وصل نشن، احتمال اتصال کوتاه، داغ شدن سیم ها یا حتی سوختن موتور وجود داره. همون طور که توضیح داده شد، در حالت وسط اهرم نباید هیچ تماسی برقرار باشه و فقط در حالت بالا یا پایین، ترمینال های مشخص به هم وصل میشن. پیشنهاد می کنیم حتماً طبق نقشه نصب و اصول ایمنی پیش برید یا از پشتیبانی فنی استفاده کنید تا هم ایمنی حفظ بشه هم بالابر ساختمانی بدون دردسر کار کنه.
