طراحی و ساخت یونیت هیدرولیک
طراحی و ساخت یونیت هیدرولیک نقش کلیدی در تولید و کنترل نیروی فشاری روغن دارد. این فرآیند با در نظر گرفتن فشار کاری، دبی، نوع سیال و شرایط محیطی، عملکرد بهینه و مصرف انرژی پایین را تضمین میکند. انتخاب دقیق اجزای اصلی مانند پمپ، الکتروموتور، مخزن و شیرهای کنترل، عمر تجهیزات را افزایش میدهد. طراحی و ساخت یونیت هیدرولیک سفارشی باعث حرکت دقیق و ایمن در صنایع مختلف، از خطوط تولید تا بالابرها، میشود.
باشگاه مشتریان
برخی از مشتریانی که افتخار داشته ایم با آنها همکاری کنیم...
سئوالات متداول در مورد ساخت پاورپک
آیا امکان ارتقاء یونیت های هیدرولیک قدیمی وجود دارد؟
ژیار صنعت خدمات ارزیابی فنی لازم در این زمینه را انجام داده و بر اساس آن، برای افزایش راندمان یا جایگزینی قطعات فرسوده پیشنهاداتی ارائه می دهد.
مدت زمان استاندارد برای طراحی و ساخت یک یونیت هیدرولیک جدید چقدر است؟
زمان بندی به پیچیدگی طراحی بستگی دارد. با این حال، برای مدل های استاندارد معمولا بازه زمانی مشخصی در نظر گرفته شده و مدل های سفارشی نیز در کمترین زمان ممکن طراحی و ساخته می شوند تا به موقع به مشتری تحویل داده شوند.
اگر یونیت طراحی شده توسط دچار نقص فنی شود، خدمات گارانتی و پشتیبانی چگونه است؟
کلیه یونیت های ساخته شده توسط ژیار صنعت مشمول گارانتی معتبر بوده و تیم خدمات پس از فروش ما آماده ارائه پشتیبانی فنی و اعزام کارشناس در اسرع وقت هستند.
ساخت یونیت هیدرولیک پاورپک و کاربرد آن در سیستم های صنعتی
یونیت هیدرولیک یا پاورپک بخش مهم و تعیین کننده ای در سیستم های هیدرولیکی است که وظیفه تولید، کنترل و تامین نیروی فشاری روغن را بر عهده دارد. این واحد از اجزای اصلی مانند پمپ هیدرولیک، الکتروموتور، مخزن روغن، فیلتر، شیر اطمینان و تجهیزات کنترل کننده تشکیل شده است.
مهندسان و تولیدکنندگان تخصصی، پاورپک را بر اساس فشار کاری، دبی مورد نیاز، نوع سیال و شرایط عملکرد دستگاه طراحی کرده و می سازند. بعضی شرکت های مطرح در دنیا، در این پروسه از تکنولوژی هایی نظیر پمپ های غوطه ور در روغن، سیستم های ماژولار و فیلترهای با بازدهی بالا استفاده می کنند تا طول عمر تجهیزات را افزایش دهند.
کنترل دقیق حرکت و تامین نیروی مورد نیاز در صنایع مختلف از جمله خطوط تولید، ماشین آلات قالب گیری، پرس های صنعتی، تجهیزات لجستیکی و بالابرها، توسط یونیت پاورپک انجام می شود و طراحی بهینه آن در کاهش مصرف انرژی، افزایش ایمنی و پایداری تجهیزات نقش دارد. در نظر گرفتن این جزئیات فنی هنگام خرید پاورپک به شما کمک میکند تا بهترین انتخاب را برای نیازهای خاص خود داشته باشید.
مزایای طراحی و ساخت یونیت هیدرولیک سفارشی
بسیاری از شرکت ها و پیمانکاران پرکار، برای اینکه میان توان سیستم، نوع کارکرد و شرایط محیطی بیشترین هماهنگی را ایجاد کنند، اقدام به طراحی و ساخت یونیت هیدرولیک به صورت سفارشی می کنند. علت اصلی این کار این است که در بسیاری از خطوط تولید یا سامانه های بالابر، استفاده از پاورپک های استاندارد موجود در بازار ممکن است نتواند الزامات دقیق فشار، دبی یا فضای نصب را برآورده کند.
در ساخت سفارشی پاورپک که هلدینگ ژیار صنعت یکی از پیشروان آن است، پارامترهایی همچون ظرفیت پمپ، نوع سیال، سیستم خنک کاری، جنس مخزن و نوع شیرهای کنترل را دقیقا بر اساس نیاز پروژه انتخاب می کنند و با این انطباق، بهره وری انرژی را بهبود داده و استهلاک اجزا را کاهش می دهند. همچنین، بهینه سازی مسیر جریان سیال و طراحی ارگونومیک مخزن موجب پایداری دمایی بهتر و عملکرد نرم تر سیستم می شود.

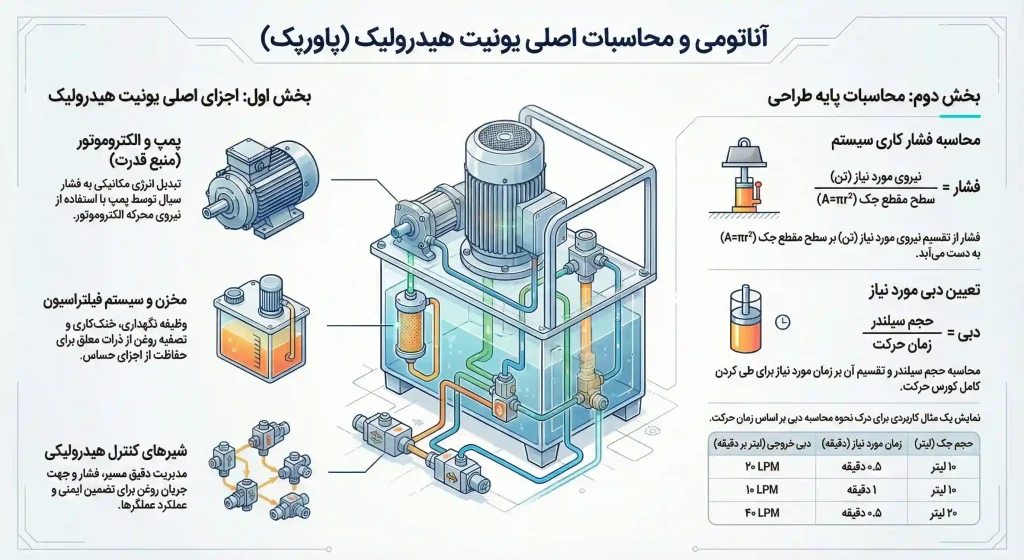

اجزای اصلی یونیت هیدرولیک و پاورپک
مجموعه ای از اجزای مکانیکی و کنترلی که در یونیت هیدرولیک با همکاری یکدیگر نیرو را از موتور به سیال و از سیال به عملگر منتقل می کنند، در ادامه معرفی می کنیم. اساس عملکرد روان، ایمن و قابل اعتماد پاورپک در سیستم های بالابر و تجهیزات صنعتی، طراحی دقیق همین اجزا است.
مخزن روغن
مخزن سیال وظیفه نگهداری و خنک کاری روغن هیدرولیک را بر عهده دارد. این بخش با جداسازی هوا و ذرات معلق از سیال، از آسیب دیدن پمپ و شیرها جلوگیری می کند. طراحی مخزن به شکلی است که گردش مناسب روغن، خنک کنندگی مؤثر و دسترسی راحت برای سرویس دوره ای را تضمین کند.
پمپ هیدرولیک
پمپ هیدرولیکی قطعه ای است که انرژی مکانیکی موتورها را به فشار سیال تبدیل می کند. بسته به نوع کاربرد دستگاه از پمپ های دنده ای، پره ای یا پیستونی استفاده می کنند تا هر کدام در جایگاه خود مستقیما بر کارایی و بازده سیستم اثر گذاشته و سطح فشار و دبی خروجی را به درستی تعیین کند.
الکتروموتور یا موتور محرک
الکتروموتور منبع تولید انرژی سیستم به حساب می آید. در حقیقت، موتور الکتریکی یا دیزلی باعث چرخش پمپ شده و عملکرد پایدار آن نقش مهمی در جلوگیری از نوسانات فشار دارد. برای این منظور، مهندسان با دقت کامل توان و دور موتور را متناسب با ظرفیت پمپ و بار کاری دستگاه تنظیم و طراحی می کنند.
شیرهای کنترل و هیدرولیکی
این شیرها که از نوع دستی، برقی یا تناسبی هستند، وظیفه کنترل مسیر، فشار و جهت جریان روغن را دارند و هر یک با توجه به پیچیدگی سیستم مورد استفاده قرار می گیرند. انتخاب صحیح آن ها دقت عملکرد عملگرها و ایمنی کل سامانه را تضمین می کند.
فیلتر و سیستم خنک کاری
فیلتر پاورپک قطعه ای است که با حذف ذرات ناخالصی از مدار روغن، عمر اجزای سیستم را افزایش می دهد و خنک کننده مانع افزایش بیش از حد دمای روغن می شود. ترکیب مناسب فیلتراسیون و خنک کاری، در پایداری بلندمدت و کاهش هزینه تعمیرات نقش موثری بازی می کند.
محاسبات اولیه طراحی یونیت هیدرولیک
محاسبات اولیه طراحی یونیت هیدرولیک را بر اساس نیازهای عملکردی عملگرها (جک ها و هیدروموتورها) انجام می دهند. در این مرحله، اساسی ترین پارامترهایی که پیش از هر چیز مشخص می شوند، فشار کاری سیستم و سرعت یا دبی سیال مورد نیاز است که نحوه اندازه گیری آن ها را در ادامه آورده ایم.
محاسبه فشار سیال
ابتدا نیروی مورد نیاز را بر حسب تن مشخص می کنند. با استفاده از رابطه هندسی سطح مقطع جک (A) بر حسب مساحت دایره (A=πr2A=πr2 که rr شعاع داخلی سیلندر است)، سطح مقطع جک محاسبه می شود. با تقسیم نیروی مورد نیاز بر سطح مقطع (A)، فشار کاری سیستم هیدرولیک به دست می آید.
محاسبه و تعیین دبی
حجم داخلی سیلندر جک (بر حسب لیتر) را با استفاده از سطح مقطع و کورس (طول حرکت) محاسبه می کنند. با در نظر گرفتن زمان مورد نیاز برای طی کردن کل کورس، حجم روغن مورد نیاز در دقیقه (دبی) محاسبه می شود. برای مثال، اگر حجم جک ۱۰ لیتر باشد و بخواهیم در نیم دقیقه حرکت کند، دبی مورد نیاز 20 لیتر بر دقیقه خواهد بود.
انتخاب قطعات مناسب برای پاورپک هیدرولیک
برای رسیدن به عملکرد بهینه، ایمنی و طول عمر قطعات پاورپک صنعتی، اجزای آن را باید بر اساس محاسبات فنی فشار و دبی سیستم انتخاب کنند. جدول زیر، مشخصات و ویژگی های لازم برای هر جزء را دقیقا در اختیارتان می گذارد.
| قطعه اصلی | نکات مهم |
|---|---|
| پمپ هیدرولیک | – باید کمی بزرگتر از حداکثر دبی مورد نیاز عملگرها باشد (برای جبران تلفات داخلی) – ظرفیت تحمل فشاری پمپ باید بالاتر از فشار کاری محاسبه شده سیستم باشد |
| الکتروموتور | – محاسبه بر اساس توان هیدرولیک مورد نیاز + ضریب اطمینان ۱۰ تا ۲۰٪ – توان خروجی موتور (کیلووات) ≈ (فشار کاری (بار) × دبی مورد نیاز (لیتر بر دقیقه) / (راندمان مکانیکی پمپ × عدد ثابت تبدیل) |
| شیر فشارشکن | – تنظیم باید برابر با حداکثر فشار طراحی سیستم باشد |
| شیرهای جهت | – بر اساس نیاز حرکت عملگر (تک طرفه، رفت و برگشت) انتخاب شده – با دبی سیستم سازگار باشد تا افت فشار به حداقل برسد |
| مخزن | – حجم حداقل ۲ تا ۳ برابر دبی خروجی پمپ در دقیقه – نصب فیلتر در مسیر مکش، سنسور سطح و خنک کننده ضروری است |
شبیه سازی و نقشه کشی مدار هیدرولیک قبل از ساخت
پیش از اجرا و ساخت فیزیکی هر سیستم هیدرولیکی، تیم فنی ژیار صنعت یک نقشه شماتیک مدار طراحی کرده و با تبادل نظر و بازبینی، ساخت آن را تسهیل می کند. استفاده از استانداردهایی نظیر ISO 1219 در تهیه نقشه ها، اطمینان می دهد که تمام اجزا (شیرها، پمپ ها، عملگرها) به درستی انتخاب و جایگذاری می شوند.
شبیه سازی کامپیوتری با استفاده از نرم افزارهای تخصصی به طراحان امکان می دهد تا پیش از صرف هزینه های ساخت، عملکرد سیستم تحت بارهای مختلف، زمان بندی حرکت عملگرها و افت فشارها را تحلیل کند. این فرآیند به کاهش ریسک خطاها، بهینه سازی مصرف انرژی و جلوگیری از آسیب به قطعات گران قیمت در مرحله تست اولیه کمک شایانی می کند.

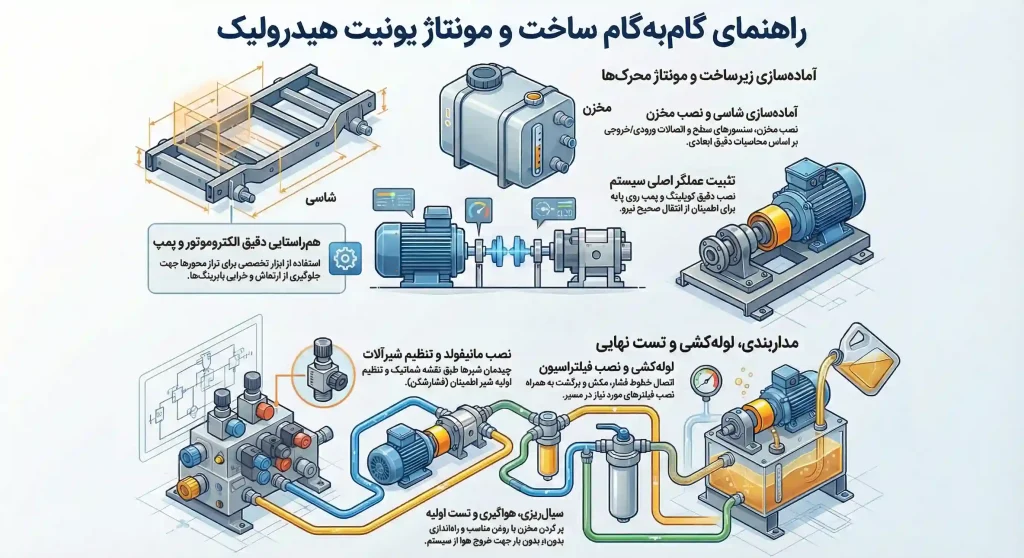

مراحل ساخت و اسمبل یونیت هیدرولیک
ساخت و مونتاژ یونیت هیدرولیک با رعایت دقیق مراحل فنی پس از اتمام محاسبات انجام می شود تا از عملکرد بهینه و عمر طولانی سیستم اطمینان حاصل شود. این فرآیند با آماده سازی اجزا و مونتاژ دقیق اجزای اصلی آغاز شده و با تست و راه اندازی به پایان می رسد که در ادامه آن ها را بررسی می کنیم.
آماده سازی و نصب اجزای ثابت
در این مرحله، شاسی اصلی و مخزن سیال هیدرولیک را که طبق محاسبات حجم و ابعاد طراحی کرده ایم، آماده کرده و مخزن در محل نهایی خود نصب می شود. اتصالات مربوط به تخلیه، سنسور سطح و لوله های ورودی و خروجی مخزن نیز به صورت موقت یا دائمی در همین مرحله آماده سازی می شوند.
مکان نصب الکتروموتور و پمپ باید با دقت بالا در نظر گرفته شود تا هم ترازی محورها در مراحل بعدی به مشکل بر نخورد.
مونتاژ کوپلینگ، پمپ و الکتروموتور
پس از تثبیت موتور و پمپ روی پایه، عملگر اصلی سیستم را با نهایت دقت نصب کرده و هم راستایی محور موتور و پمپ کاملا رعایت می شود. عدم رعایت این موضوع منجر به ارتعاشات شدید، سایش زودهنگام بلبرینگ ها و خرابی سریع کوپلینگ یا پمپ خواهد شد. ما این مرحله را با استفاده از ابزارهای تخصصی یا روش های دقیق اندازه گیری انجام می دهیم.
نصب مانیفولد و مجموعه شیرآلات
مجموعه شیرآلات کنترلی و مانیفولد اصلی که طبق طراحی شماتیک انتخاب شده اند، بر روی ساختار یا به صورت مستقل نصب می گردند. اتصالات بین شیرها باید به دقت دنبال شوند تا از هرگونه نشتی جلوگیری شود و مسیرهای فشار، دبی و تخلیه کاملاً منطبق بر نقشه کشی اولیه باشند. همچنین، شیر اطمینان (فشارشکن) باید در این مرحله با فشار طراحی اولیه تنظیم شود.
اتصالات خطوط لوله و لوله کشی ها
پس از نصب اجزای اصلی، نوبت به اتصال لوله های فشار قوی، لوله های برگشت و خطوط مکش می رسد. در این مرحله، نصب فیلترهای مورد نیاز در مسیر برگشت یا خطوط فشار نیز تکمیل می شود.
پر کردن سیستم، هواگیری و تست اولیه
در آخرین مرحله، سیال هیدرولیک را با درجه ویسکوزیته و کیفیت مورد تایید به داخل مخزن می ریزیم و سپس، سیستم را تحت ولتاژ و در حالت بدون بار راه اندازی می کنیم تا فشار به آرامی افزایش یابد و سیستم هواگیری شود.
تست و راه اندازی یونیت هیدرولیک پس از ساخت
پس از اتمام فرآیند ساخت و مونتاژ یونیت های هیدرولیک در ژیار صنعت، مرحله تست و راه اندازی را برای اطمینان از انطباق کامل با استانداردهای فنی و نیازهای مشتری انجام می دهند.
کارشناسان مجرب این مجموعه ابتدا یک بازرسی چشمی دقیق از تمام اتصالات، اجزا و خطوط لوله را به عمل آورده و سپس سیستم را با سیال هیدرولیک پر کرده و در شرایط اولیه بدون بار روشن می کنند. در این مرحله پارامترهایی مانند دما، صدا و ارتعاشات مورد پایش قرار می گیرند تا هرگونه ناهنجاری شناسایی و رفع شود.
در ادامه، یونیت هیدرولیک را تحت بارهای کاری کنترل شده قرار داده و عملکرد دینامیکی آن را توسط تجهیزات پیشرفته ارزیابی می کنند. نهایتا با تایید عملکرد صحیح تمامی اجزا، گزارش جامعی از نتایج تست و راه اندازی تهیه و ارائه خواهد شد.
تعمیر، نگهداری و افزایش طول عمر یونیت هیدرولیک
طبیعتا برای حفظ عملکرد بهینه یونیت های هیدرولیک به یک برنامه نگهداری پیشگیرانه نیاز است که ژیار صنعت آن را به عنوان بخشی از تعهد بلندمدت خود به مشتری ارائه می دهد. این فرآیند شامل پایش دوره ای کیفیت سیال، تعویض منظم فیلترها و کنترل سطح سایش پمپ و اجزای متحرک است و پایبندی به آن از خرابی دستگاه جلوگیری می کند.
با این حال، هنگامی که نیاز به تعمیرات اساسی پیش بیاید، تخصص فنی تیم ژیار صنعت در عیب یابی دقیق، امکان بازسازی سریع قطعات اصلی یا جایگزینی آن ها را فراهم می سازد. با استفاده از قطعات جایگزین استاندارد و بروزرسانی های فنی هوشمندانه حین تعمیرات، ما اطمینان می دهیم که یونیت هیدرولیک شما نه تنها به حالت عملیاتی بازگردد، بلکه با کارایی بالاتر و دوام بیشتر به تولید ادامه دهد.
قیمت یونیت هیدرولیک و عوامل تأثیرگذار
تعیین قیمت یونیت هیدرولیک تحت تاثیر ترکیبی از متغیرهای فنی، کیفی و ملاحظات ساخت سیستم است. از آنجا که ما اغلب یونیت ها را بر اساس نیاز دقیق پروژه مشتری طراحی می کنیم، قیمت گذاری تابع انتخاب قطعات داخلی و سطح اتوماسیون مورد نظر خواهد بود.
عوامل اصلی تعیین کننده قیمت عبارتند از:
- نوع و برند پمپ (پره ای، دنده ای یا پیستونی)
- ظرفیت جریان و فشار کاری
- اجزای کنترلی و استفاده از شیرهای برقی/تناسبی و تجهیزات مانیتورینگ
- کیفیت ساخت و متریال، جنس بلوک های منیفولد و پوشش های ضد خوردگی
- سطح سفارشی سازی و میزان تغییرات در طراحی استاندارد و رایج
- سیستم های جانبی و افزودن خنک کننده ها و تجهیزات ایمنی اضافی
سفارش طراحی و ساخت یونیت هیدرولیک
ژیار صنعت به عنوان تولیدکننده پیشرو تجهیزات لجستیکی و پاورپک ها، فرآیند طراحی و ساخت یونیت هیدرولیک را از مشاوره اولیه تا تحویل نهایی، با تکیه بر دانش تخصصی خود مدیریت می کند تا سیستمی متناسب با نیازهای عملیاتی مشتری ارائه دهد.
تیم طراحی ما با بهره گیری از نرم افزارهای شبیه سازی، نقشه های کامل را تدوین کرده و پس از تأیید شما، مراحل ساخت را با استفاده از قطعات تایید شده آغاز می کند تا با اطمینان از کارکرد پایدار و بازدهی حداکثری، محصولی قابل اتکا دریافت کنید.
